对象标注尺寸

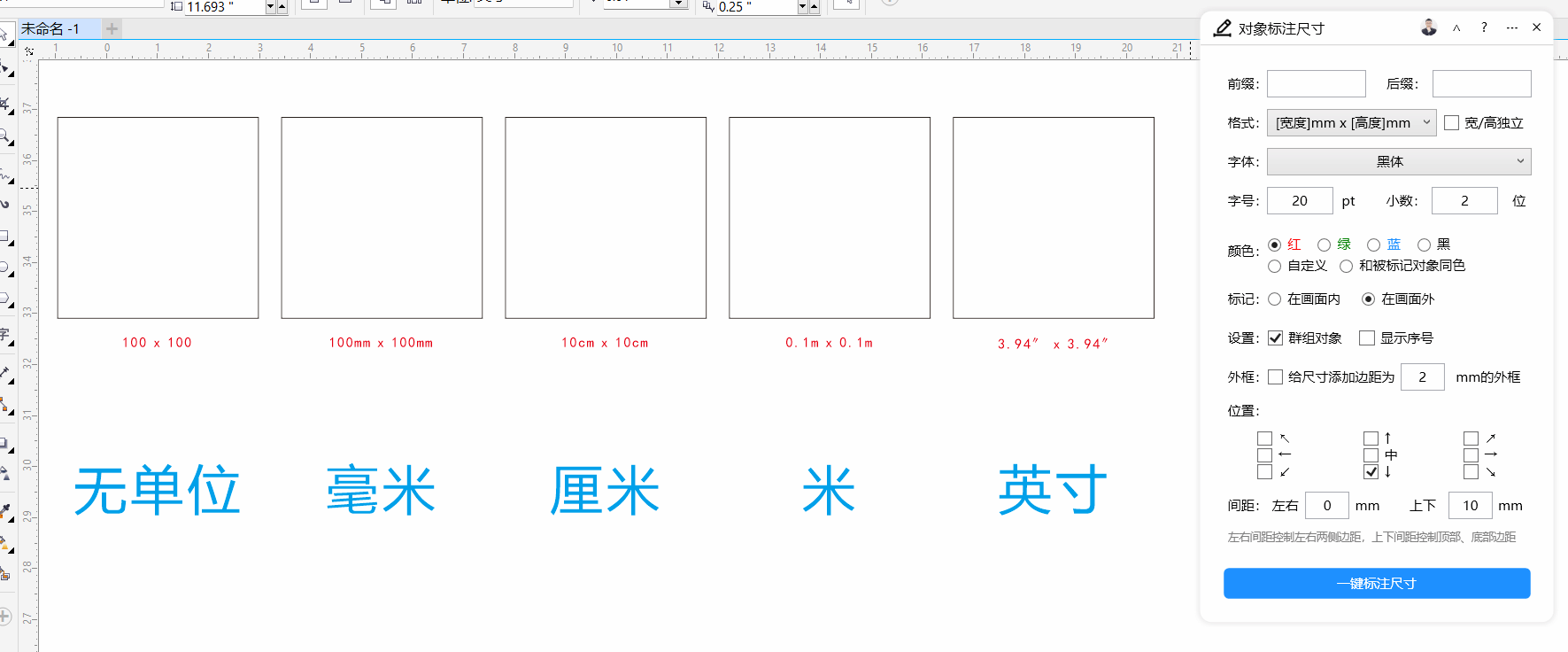

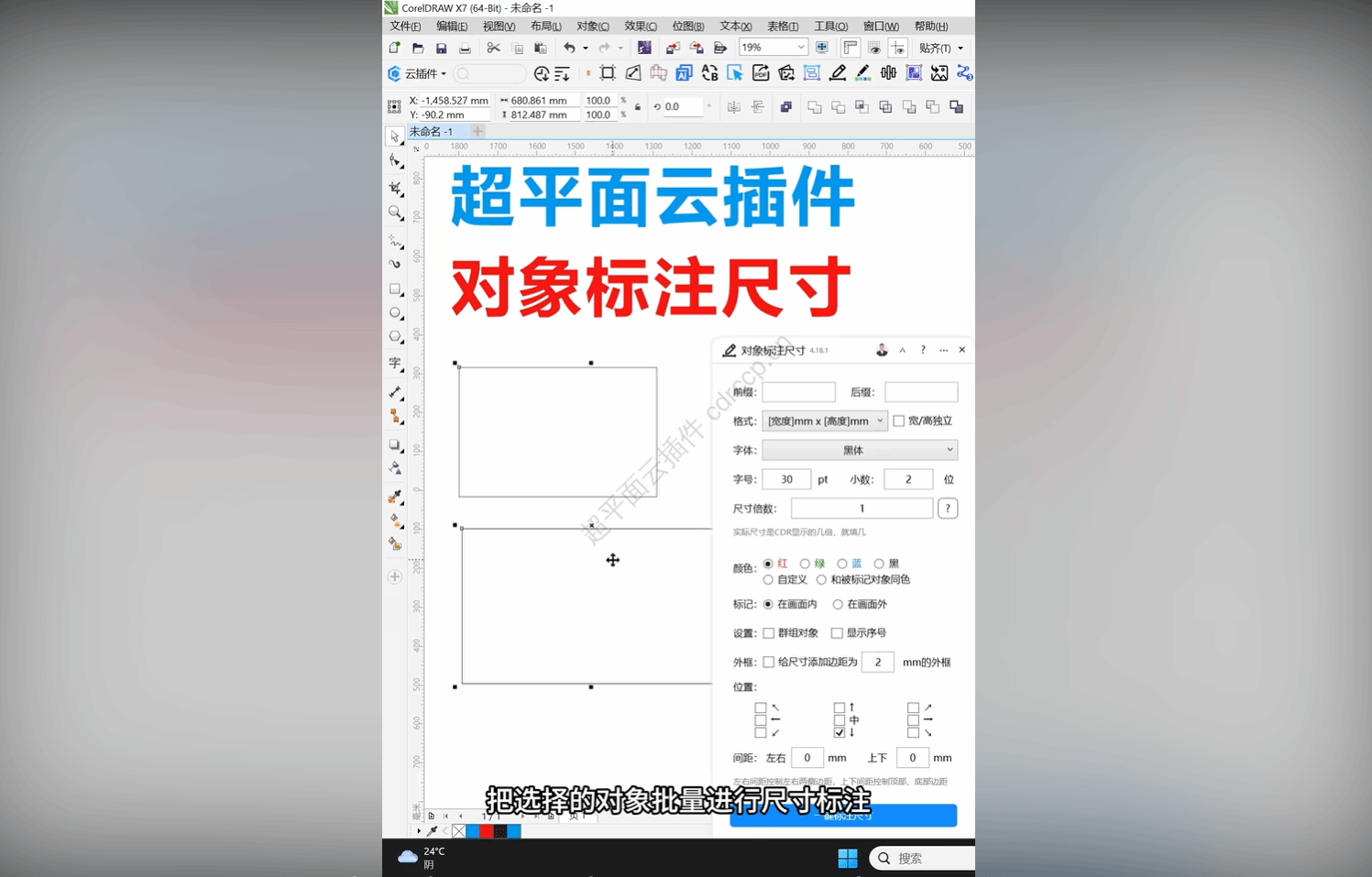

对象标注尺寸是一款用于 CorelDRAW 的云插件，主要功能是为选中的图形对象自动添加宽度和高度尺寸标注。它适合需要在设计稿中快速标注产品尺寸、包装规格或平面尺寸的平面设计师、包装设计师以及印前制作人员使用，无需手动绘制尺寸线和输入文字，可实现给选定的对象批量标注宽度、高度尺寸信息，可指定标注生成的位置、文字大小和颜色，支持独立尺寸标注宽度和高度。

适用场景

• 包装设计与印刷制版：在包装盒、标签、海报等设计中，需要向客户或印厂清晰标示各部位的实际尺寸，使用该插件可以一键生成标准尺寸标注。
• 产品手册与电商详情页：为产品轮廓图添加长宽尺寸说明，方便后续排版或前端展示使用。
• 工程示意图与平面图：对多个矩形或不规则对象批量标注尺寸，并可通过序号功能进行系统化管理。

操作步骤

第一步：打开插件界面

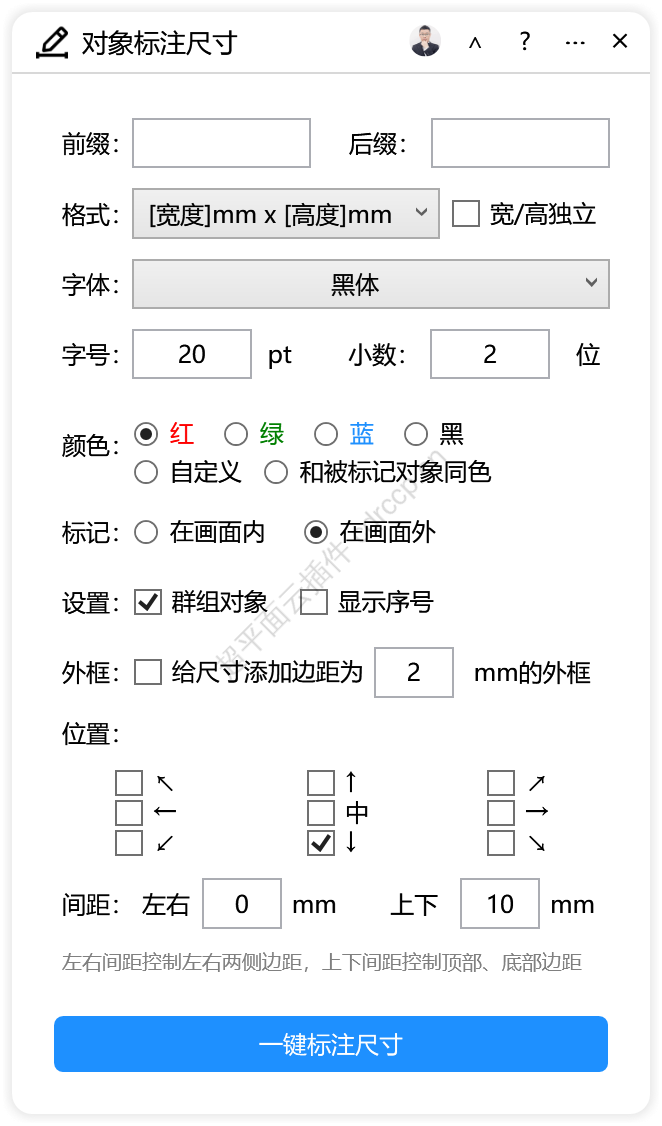

在 CorelDRAW 中选中需要标注尺寸的对象，然后运行"对象标注尺寸"云插件，弹出标题为"云插件"的设置窗口。

第二步：设置前后缀与尺寸格式

在"主要设置"区域，首先设置 前缀和 后缀，这两个文本框默认留空，可根据需要输入文字。然后在 格式 下拉框中选择尺寸显示格式，默认提供 [宽度]mm x [高度]mm，即标注结果会显示为类似"150mm x 200mm"的形式。如果需要分别标注宽度和高度，可以勾选"宽/高独立"复选框。

第三步：选择字体与字号

在 字体 下拉框中选择标注文字使用的字体，默认选项为"黑体"。如果下拉框中没有需要的字体，可能会看到提示"请先配置要使用的字体"。在 字号 文本框中输入字号，默认值为 20，可根据画面大小调整。

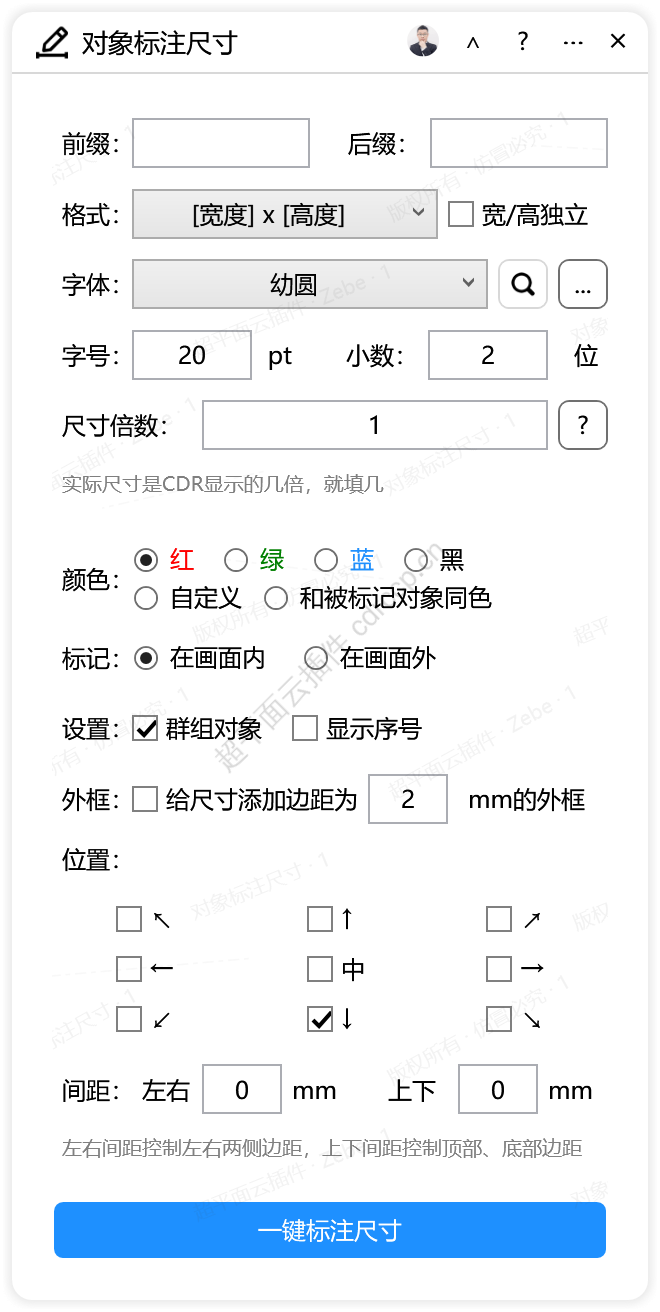

第四步：设置尺寸倍数与缩放

小数 文本框默认值为 2，用于控制尺寸标注的整体放大倍数；1 文本框默认值为 1，用于进一步微调。若不了解具体含义，可留意插件中的"尺寸倍数说明"提示。

第五步：选择标注颜色

在颜色选项中，默认选中"红"。可选项包括红、绿、蓝、黑、自定义，以及"和被标记对象同色"。选择"自定义"时，可能会弹出颜色选择窗口，若出现异常会提示"选择颜色异常："。

第六步：设置标注位置分为"在画面内"和"在画面外"，默认选中"在画面内"。该选项决定尺寸文字相对于被标注对象的放置区域。例如以下标注效果为"在画面内" + "右下角"。

以下标注效果为"在画面外" + "顶部"。

第七步：设置对象组合与序号

"群组对象"复选框默认为勾选状态，表示标注完成后会将尺寸线与文字组合在一起。如果需要对多个对象进行编号标注，可以勾选"显示序号"，并在 号 文本框中设置序号单位，默认值为"号"。

第八步：设置边距与标记位置

勾选"给尺寸添加边距为"后，可在 2 文本框中输入边距值，默认值为 2。下方的方向复选框用于控制标注的引线或标记位置，包括 ↖、↑、↗、←、→、中、↙、↓、↘ 九个方向，其中"↓"默认为勾选状态。

0 和 0 分别用于设置标记在水平和垂直方向的偏移量，默认值均为 0。

第九步：执行标注

完成以上设置后，点击窗口下方的"一键标注尺寸"按钮，插件将根据当前设置自动生成尺寸标注。以下是勾选了“宽/高独立”的标注效果。

参数说明

参数名称	默认值	说明
前缀	空	在尺寸文字前添加自定义文字
后缀	空	在尺寸文字后添加自定义文字
尺寸格式	[宽度]mm x [高度]mm	尺寸文字的显示模板
宽/高独立	未勾选	是否将宽度和高度分开标注
字体	黑体	标注文字使用的字体
字号	20	标注文字大小
尺寸倍数	2	控制标注的整体放大比例
缩放因子	1	对尺寸进行额外微调
颜色	红	标注文字及线条的颜色
标注位置	在画面内	尺寸标注相对于对象的放置位置
群组对象	勾选	标注完成后是否将元素群组
显示序号	未勾选	是否为标注添加序号
序号单位	号	序号后显示的单位文字
给尺寸添加边距为	未勾选	是否启用标注边距
边距值	2	标注与对象之间的边距大小
标记方向	↓ 勾选	控制标注引出的方向
左右偏移	0	标记在水平方向的偏移量
上下偏移	0	标记在垂直方向的偏移量

常见问题

Q1：点击"一键标注尺寸"后没有反应，怎么办？

答：首先确认 CorelDRAW 中是否已经选中了至少一个对象。该插件需要基于选中对象生成标注，未选择对象时通常不会执行操作。其次检查插件窗口是否完整加载，如果界面控件显示异常，可以尝试重新打开插件。

Q2：标注文字显示为方框或乱码，如何解决？

答：这种情况通常与字体配置有关。请检查 字体： 中选择的字体是否已安装在系统中。如果看到提示"请先配置要使用的字体"，说明当前没有可用字体或字体加载失败，需要先在系统中安装相应字体，或联系插件提供方确认支持的字体列表。

Q3：标注颜色无法修改，提示"选择颜色异常"是什么意思？

答：该提示出现在选择"自定义"颜色时，可能是颜色选择窗口调用失败导致的。建议先使用预设颜色（红、绿、蓝、黑）或"和被标记对象同色"选项。如果必须使用自定义颜色，可以尝试以管理员身份运行 CorelDRAW，或检查系统颜色对话框是否被安全软件阻止。

Q4：标注尺寸与实际对象大小不一致，如何调整？

答：可以通过 2 和 1 两个参数进行调节。2 默认值为 2，用于整体放大或缩小标注；1 默认值为 1，用于精细调整。如果标注过大，可将 2 改为 1 或更小；如果标注过小，可适当增大该值。具体含义也可以参考插件中的"尺寸倍数说明"提示。

Q5：打开字体配置窗口时出错，提示"打开字体配置窗口出错"，怎么办？

答：该错误通常与插件权限或界面资源加载有关。建议保存当前工作文件后重启 CorelDRAW，并确保插件文件完整。如果问题持续出现，可以检查 CorelDRAW 版本是否与插件兼容，或联系技术支持获取帮助。

小技巧

• 批量标注时开启序号功能：当需要对多个对象进行统一标注并生成清单时，勾选"显示序号"并在 号 中保留默认的"号"，可以快速得到"1号、2号、3号"的标注效果，方便后续对照使用。
• 利用"和被标记对象同色"保持画面协调：如果设计稿中使用了多种颜色，手动为每种颜色设置标注色比较繁琐，此时选择"和被标记对象同色"可以让标注自动匹配对象颜色，减少调整时间。
• 通过方向复选框控制标注密度：当多个对象排列紧密时，合理选择标记方向可以避免标注重叠。例如横向排列的对象可以分别使用"↓"和"↑"，纵向排列的对象可以分别使用"←"和"→"。

总结

对象标注尺寸插件的核心功能是将 CorelDRAW 中选中的对象自动转换为带有宽度和高度的尺寸标注。使用时需要关注字体配置、尺寸倍数、颜色选择和标注位置四个主要设置项。对于新手用户，建议先使用默认参数执行一次标注，观察效果后再逐步调整前缀、后缀、边距和方向等细节。如果遇到字体或颜色相关的异常提示，可优先检查系统环境和插件权限。
