位图巡边

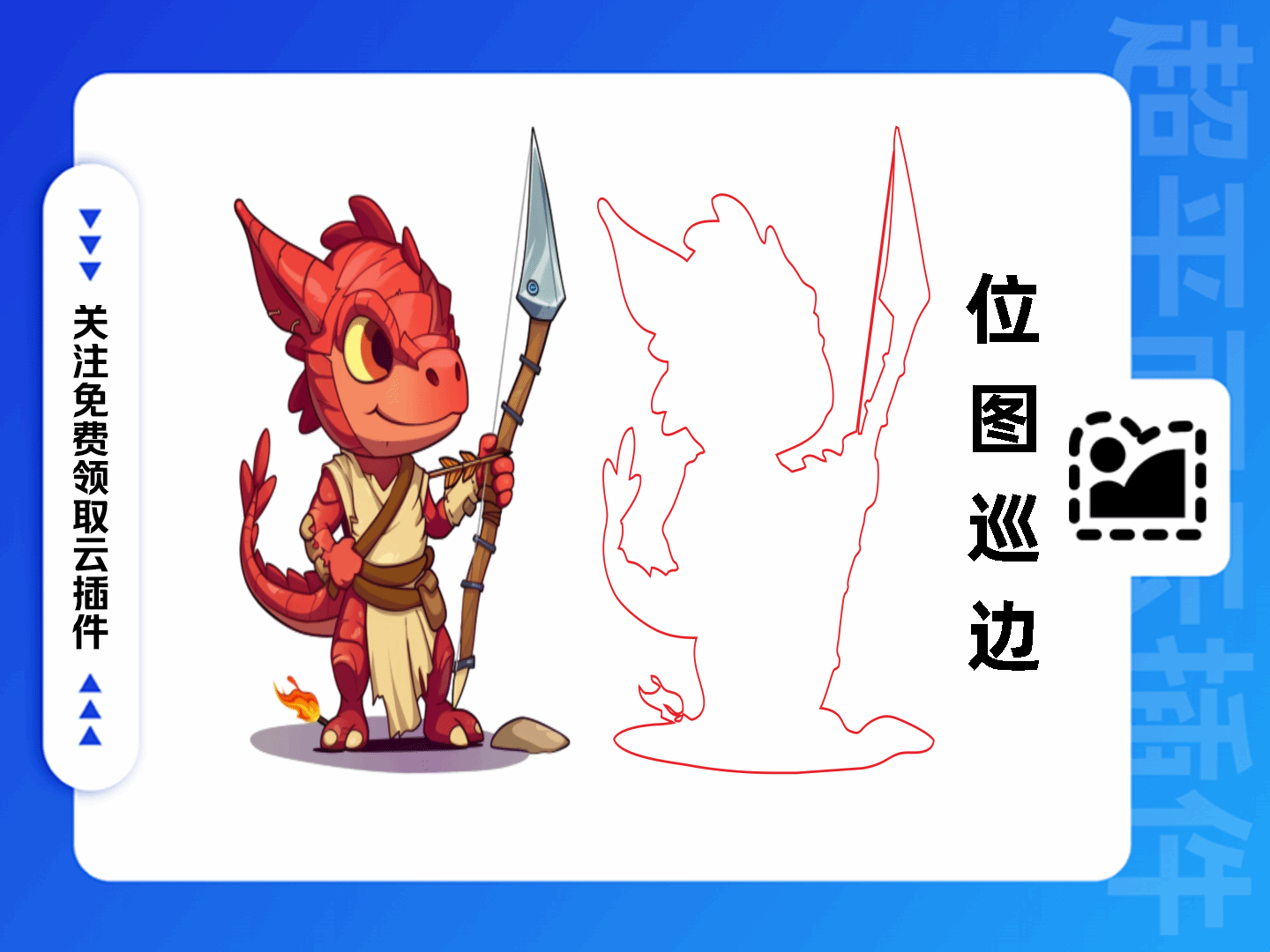

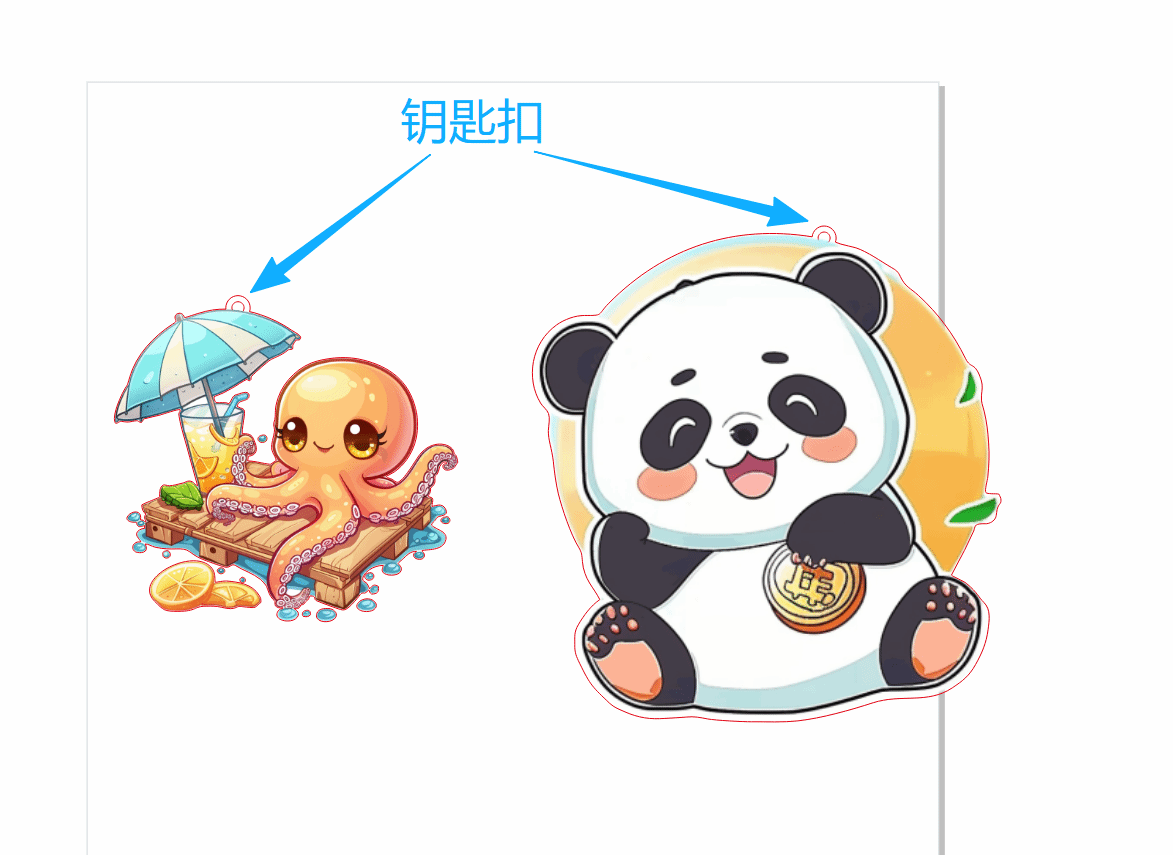

位图巡边是一款用于 CorelDRAW 的插件，主要功能是将位图图片转换为矢量轮廓。它适合需要将图片素材转化为可编辑矢量图形的设计师、广告制作人员以及刚接触 CorelDRAW 的新手用户使用。通过调整细节程度、平滑度等参数，用户可以得到不同精度的轮廓效果，部分算法还支持处理镂空区域，可根据位图的轮廓生成矢量的图形（即常说的巡边效果），同时支持生成钥匙扣挂耳功能。

适用场景

将 Logo 图片转为矢量文件

很多客户提供的 Logo 是位图格式（如 JPG、PNG），无法直接放大或修改颜色。使用此插件可以快速提取 Logo 的外轮廓，生成矢量图形，方便后续调整尺寸和填充颜色。

制作雕刻或切割路径

在广告加工、亚克力切割等行业中，经常需要把图片转成轮廓线用于机器切割。插件可以生成干净的外框路径，并支持设置特定的外框宽度，直接匹配加工需求。

处理带有镂空效果的图案

对于需要保留内部镂空区域的复杂图案（如文字、花纹），算法2可以识别并保留这些镂空结构，避免轮廓被错误填充。

操作步骤

第一步：选中位图对象

在 CorelDRAW 中打开文档，选中需要处理的位图图片。如果没有选中任何对象，或选中了非图片对象（如文字、矢量图形），插件会提示错误。

第二步：打开插件主界面

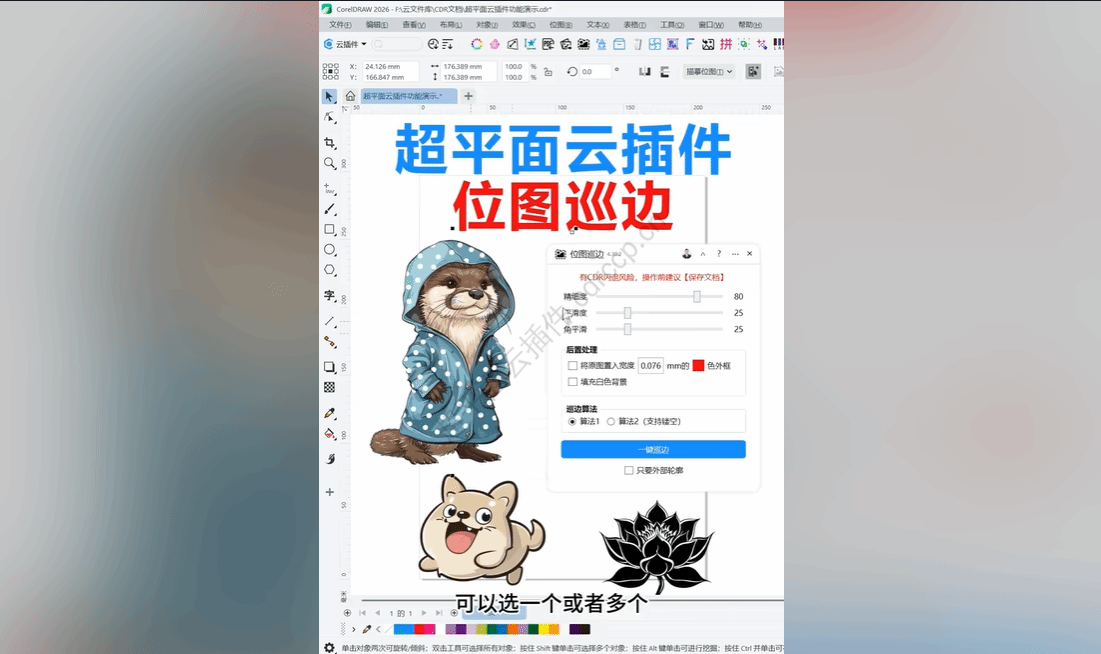

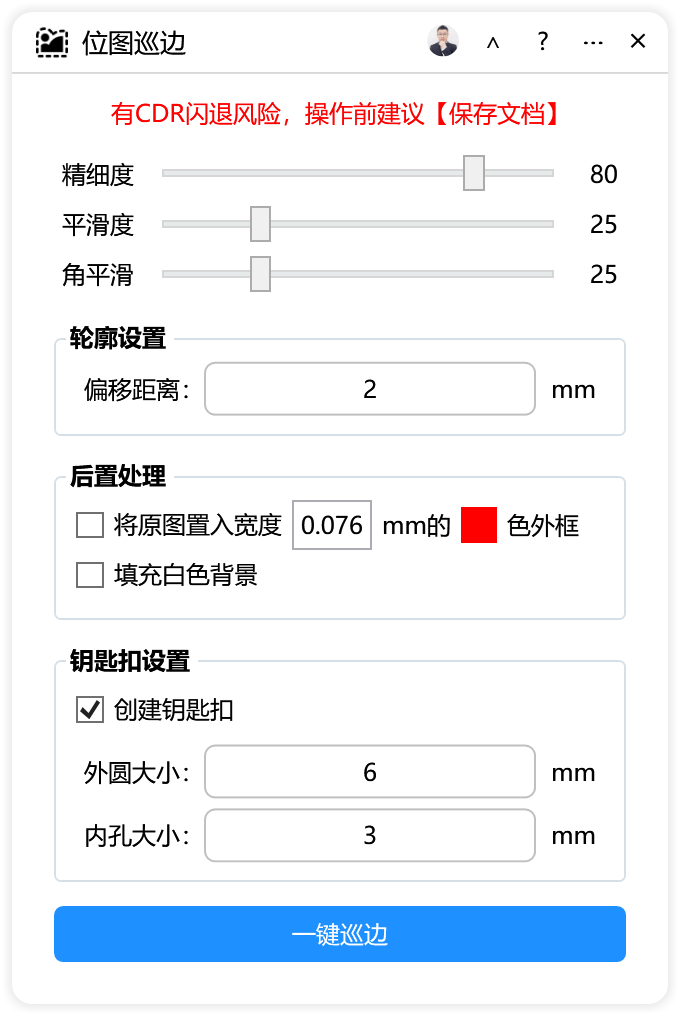

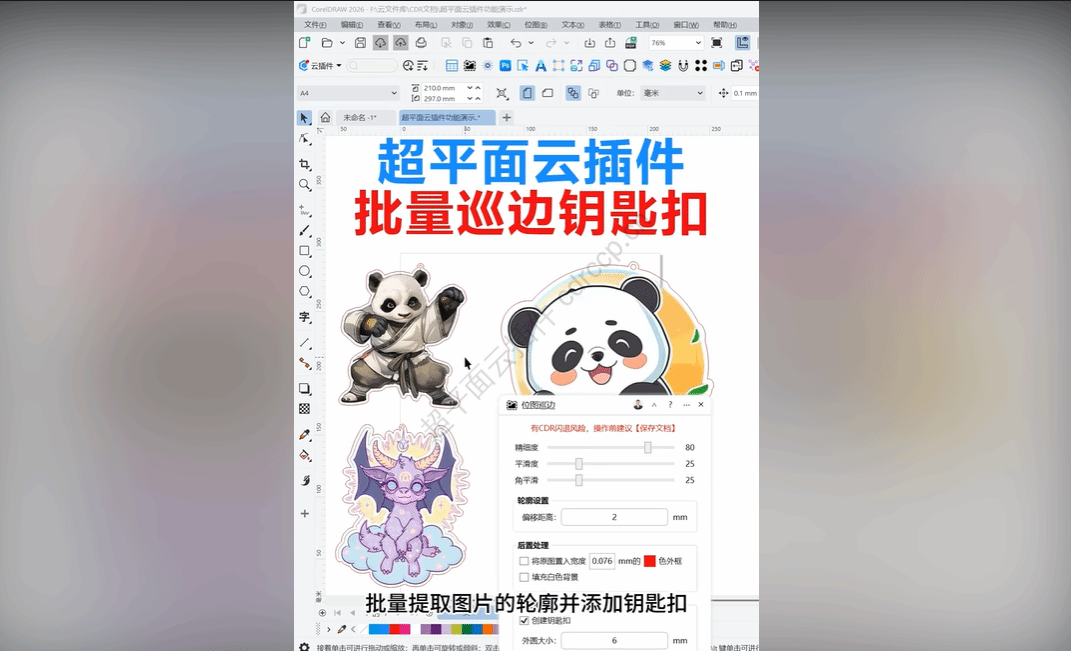

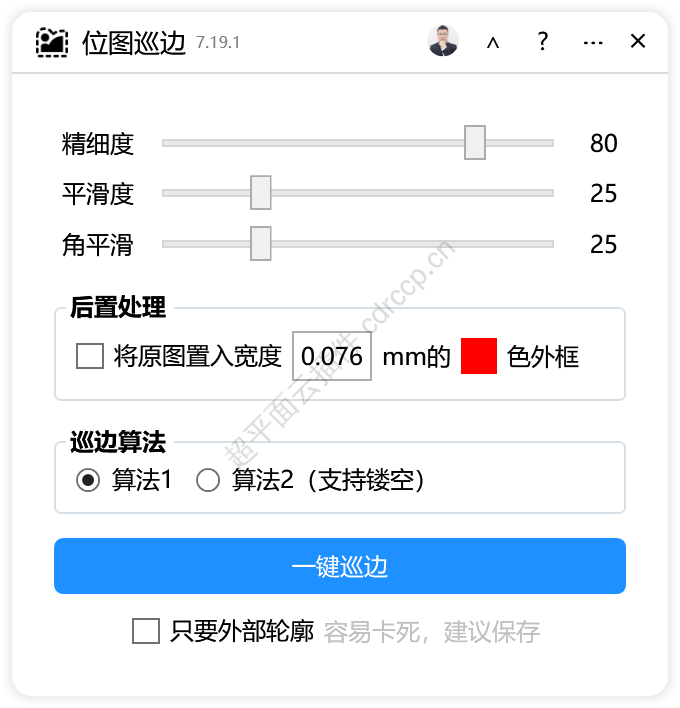

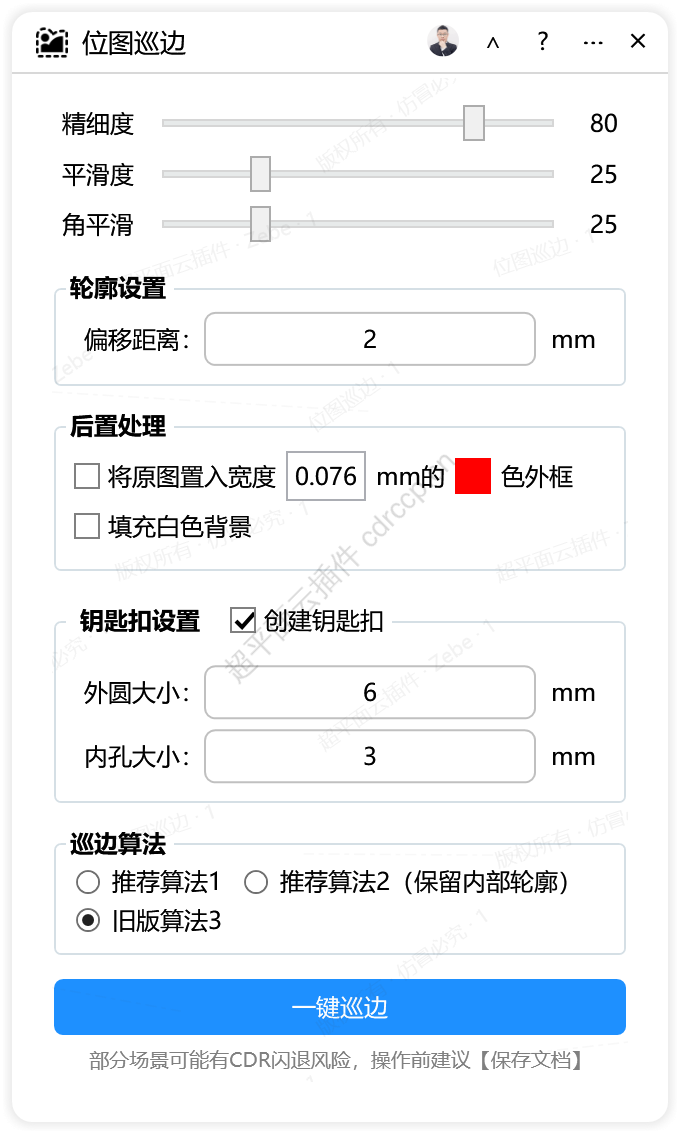

运行"位图巡边"插件，会弹出标题为"云插件"的主窗口。界面分为几个设置区域，从上到下依次配置即可。

第三步：调整主要设置参数

在"主要设置"区域，有三个滑动条需要关注：

• 细节程度：控制轮廓对原图细节的保留程度，数值越高，轮廓越精细复杂
• 平滑度：控制轮廓线条的平滑程度，数值越高，曲线越圆润
• 拐角平滑度：专门控制拐角处的圆润程度

这些参数每次打开插件都需要重新调整，不会被记忆。

第四步：设置外框与背景选项

在中间的未命名分组区域，有两个可选功能：

将原图置入宽度：勾选后，会在生成的轮廓外添加一个指定宽度的色外框。默认宽度为 0.076 mm，可以在旁边的文本框中修改。这个外框会以原图为基础向外扩展。

填充白色背景：勾选后，生成的结果会带有白色背景填充。

第五步：选择算法

在算法选择区域，有两个互斥选项：

• 算法1：默认选中，处理速度较快，适合普通轮廓提取
• 算法2（支持镂空）：需要保留图案内部镂空区域时选择，如文字的内孔、花纹的镂空部分

第六步：选择是否只要外部轮廓

勾选"只要外部轮廓"时，插件只提取最外层边界，忽略内部细节；不勾选时，会提取所有轮廓层次。

第七步：执行巡边

点击"一键巡边"按钮，插件开始处理。如果过程中出现错误，可能会看到"巡边异常"或"位图巡边出错"的提示。

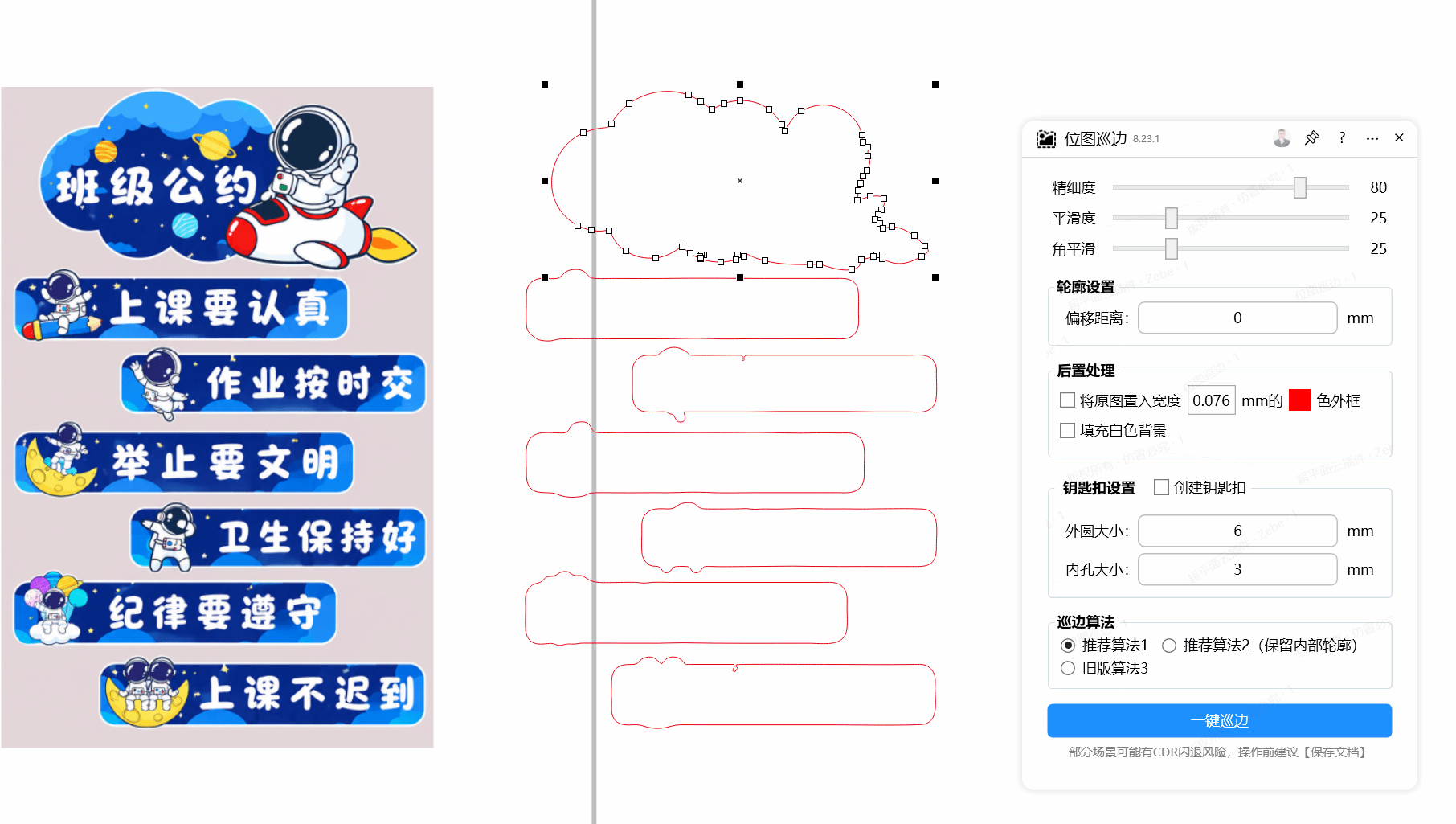

以下为应用了外部轮廓的巡边效果。外部轮廓功能可用来制作异形材料（例如KT版）的广告牌，插件效果如下：

该功能默认保留最原始的轮廓边缘，用户可根据自己需要，使用云插件中的 异形出血扩边 功能进行二次调整。

参数说明

主界面参数

参数名称	默认值	说明
细节程度	-	轮廓对原图细节的保留程度，数值越高越精细
平滑度	-	轮廓线条的整体平滑程度
拐角平滑度	-	拐角处的专门平滑处理
将原图置入宽度	未勾选	是否在原图外添加色外框
外框宽度	0.076 mm	色外框的宽度值
填充白色背景	未勾选	是否给结果添加白色背景
算法1	选中	标准轮廓提取算法
算法2（支持镂空）	未选中	支持识别内部镂空区域的算法
只要外部轮廓	未勾选	仅保留最外层边界

标记点窗口参数

参数名称	默认值	说明
透明度	80	预览时的透明效果强度
拐角平滑	50	拐角处的平滑程度
细节程度	50	轮廓精细度
圆角	选中	拐角处理为圆弧
尖角	未选中	拐角保持尖锐
扩展值	0 mm	轮廓扩展量，正数外扩，负数内缩
镂空	未勾选	启用镂空处理

常见问题

Q1：点击"一键巡边"后提示"请先选中要处理的图形"

答：这个提示说明当前没有选中任何对象。请先用 CorelDRAW 的挑选工具点击选中要处理的位图图片，然后再运行插件。注意必须是位图对象，不能是矢量图形或文字。

Q2：提示"只能选择图片对象，不能选择其他对象，请检查"

答：你当前选中的对象不是位图格式。可能选中了矢量形状、文字、群组对象或其他类型的内容。请确认选中的是导入的 JPG、PNG、BMP 等位图格式的图片。如果是矢量图，不需要用这个插件巡边。

Q3：提示"当前没有打开的文档"

答：插件需要在 CorelDRAW 文档打开的状态下运行。请新建一个文档或打开现有文件，导入位图后再使用插件。

Q4：镂空部分没有被正确保留，变成了实心填充

答：请确认在主界面选择了"算法2（支持镂空）"，而不是默认的算法1。算法1不支持识别内部镂空结构。另外，在标记点窗口中也可以检查"镂空"复选框是否勾选。

Q5：提示"巡边异常"或"位图巡边出错"

答：这可能是由于位图格式特殊、分辨率过高或过低、或者颜色模式不兼容导致。可以尝试：1）将位图转换为 RGB 模式；2）适当降低位图分辨率；3）检查位图是否有损坏；4）尝试调整主界面的细节程度和平滑度参数到中间值再试。

Q6：点击"点击选择颜色"后提示"选择颜色异常"

答：颜色选择功能可能需要在特定的界面状态下才能使用。请确保已经正确选中了位图，并且主界面的基本参数设置没有冲突。也可以尝试直接点击"一键巡边"完成基础巡边，不经过颜色选择步骤。

小技巧

快速获得干净的外轮廓

如果只需要一个简单的外框用于切割或描边，可以勾选"只要外部轮廓"，同时适当提高平滑度和拐角平滑度。这样生成的节点数较少，曲线更流畅，后期编辑更方便。

利用扩展值微调轮廓大小

在标记点窗口中，扩展值默认为 0 mm。实际加工时，材料切割会有一定损耗，可以适当设置正的扩展值（如 0.1~0.5 mm）让轮廓稍大一圈，或设置负值让轮廓内缩。这在制作镶嵌配件时特别有用。

算法选择建议

对于照片类复杂图像，先用算法1测试效果，观察轮廓是否满足需求；对于标志、文字、花纹等有明显镂空结构的图案，直接使用算法2。如果算法2处理速度较慢或结果不理想，也可以尝试算法1配合"只要外部轮廓"选项，再手动处理内部镂空。

总结

"位图巡边"插件的核心功能是将 CorelDRAW 中的位图转换为可编辑的矢量轮廓。主要操作逻辑为：选中位图 → 调整细节/平滑参数 → 选择算法 → 执行巡边 → 可选的高级标记点微调。关键参数包括细节程度、平滑度、拐角平滑度三个滑动条，以及算法1和算法2的选择。对于需要镂空保留的图案，务必使用算法2。遇到错误提示时，优先检查是否选中了正确的位图对象、是否有打开的文档、以及参数设置是否合理。
