测量长度

测量长度是一款用于 CorelDRAW 的实用插件，主要帮助用户快速测量文档中选中对象的长度，并根据设定的单价自动计算总价。这款插件适合需要频繁进行尺寸测量和成本估算的平面设计师、广告制作人员以及印刷行业从业者使用，能够简化原本需要手动测量和计算的繁琐流程，该插件可实现测量指定所选对象包括常见基本形状、直线、曲线、文本等对象的长度周长，并可根据长度计算附带的价格，支持框选对象批量计算。

适用场景

广告物料制作

喷绘、写真、KT板等广告物料时，通常需要按面积或长度计算材料费用。使用本插件可以快速测量图形边线总长度，结合单价设置得出材料成本，方便报价。

印刷品刀模线测量

设计包装盒、异形卡片等需要模切的印刷品时，需要知道刀模线的总长度来估算刀模费用。插件可以一键测量选中对象的轮廓长度，避免手动累加的误差。

装饰线条工程量计算

室内设计、展览展示行业中，经常需要计算装饰线条、灯带槽等线性材料的总用量。通过本插件批量测量多个对象的长度，能够快速汇总工程量。

操作步骤

第一步：打开插件

在 CorelDRAW 中选中需要测量的对象后，运行"测量长度"插件。插件窗口标题显示为"云插件"，界面分为几个功能区域。

第二步：设置长度单位

在【主要设置】区域，选择测量结果的显示单位。系统提供四个选项：

• mm（毫米）：默认选项，适合精细设计
• cm（厘米）：适合中等尺寸
• m（米）：适合大型展示物料
• 英寸：适合外贸或特殊规格需求

根据你的实际工作习惯选择即可，这个设置只影响显示，不会改变实际测量值。

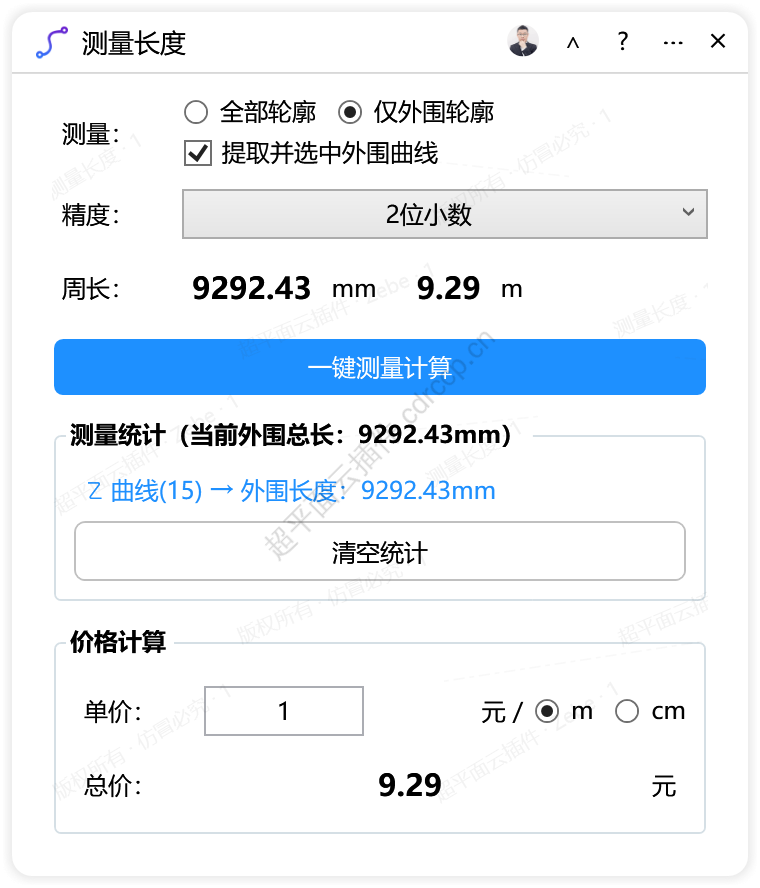

测量前还可以选择测量方式：

• 全部轮廓：统计对象的全部路径长度，包含复合曲线内部的孔洞。
• 仅外围轮廓：只统计对象最外层轮廓的周长，不统计内部孔洞；群组会作为一个整体测量。适合测量“囍”字、镂空字等图形的外围用料长度。
• 提取并选中外围曲线：将插件用于计算的外围曲线以无填充方式保留在当前图层顶层，并在测量完成后自动选中，方便在 CorelDRAW 属性面板中核对曲线长度。

第三步：设置小数位数

点击【精度：】下拉框，选择测量结果显示的小数位数。可选范围从"0位小数"到"6位小数"，默认通常选择2位小数即可满足大多数场景。如果对精度要求不高，选择0位或1位可以让结果更简洁；需要精密计算时可选3位以上。

第四步：设置单价参数（可选）

如果需要计算总价，在下方区域填写单价信息：

1. 在"单价："后的文本框中输入数值，默认为1
2. 选择计价单位：按 m（米） 或 cm（厘米） 计价，默认按米计算
3. 右侧会实时显示计算后的总价（单位：元）

例如：单价填5，选择"m"，表示每米5元。测量结果会据此自动换算。

第五步：执行测量

点击【一键测量计算】按钮，插件会分析当前选中的对象，将测量结果显示在中间的列表框（统计列表）中，同时更新总价。

如果选中多个对象，列表中会分别列出各对象的长度数据，方便核对。

第六步：清空数据

测量完成后，如需重新测量其他对象，点击【清空统计】按钮即可清除列表中的历史数据，恢复初始状态。

参数说明

参数名称	默认值	说明
全部轮廓	✓ 选中	统计对象全部路径的长度，包含内部孔洞
仅外围轮廓	未选中	只统计最外层轮廓，不统计内部孔洞
提取并选中外围曲线	未选中	在当前图层顶层保留无填充的外围曲线，并在测量后自动选中
mm	✓ 选中	以毫米为单位显示长度
cm	未选中	以厘米为单位显示长度
m	未选中	以米为单位显示长度
英寸	未选中	以英寸为单位显示长度
精度：	-	设置小数位数，共7档可选（0-6位）
统计列表	-	显示各对象的测量结果明细
单价	1	每单位长度的价格
m（计价单位）	✓ 选中	按米计价
cm（计价单位）	未选中	按厘米计价
总价	0	根据测量结果×单价自动计算

常见问题

Q1：点击"一键测量计算"后提示"无法定位对象，可能已被删除"，怎么办？

答：这个提示说明插件无法获取你选中的对象信息。可能的原因包括：对象确实被删除了、对象被锁定或隐藏、或者选中状态丢失。解决方法是回到 CorelDRAW 主界面，重新选中需要测量的对象，再点击测量按钮。确保选中的对象是曲线、线条或具有可测量轮廓的图形，纯文字或位图可能无法直接测量。

Q2：测量结果和 CorelDRAW 自带测量工具显示的不一样？

答：请检查两方面：一是单位设置是否一致，本插件的单位设置是独立的，不会自动跟随 CorelDRAW 文档单位；二是小数位数设置，如果插件设置了较少的小数位，四舍五入后可能看起来有差异。建议将 精度： 设为较多位数对比验证。

Q3：列表框中显示了多条数据，分别代表什么？

答：列表框中的每条数据对应你选中的一个可测量对象。如果选中了组合对象，插件会尝试解析其中的子对象分别列出。这样设计是为了方便你核对每个部分的尺寸，汇总后的总价已经自动计算在下方。

Q4：单价填了数字但总价始终显示0？

答：请确认两个前提：一是已经成功执行过测量（列表框中有数据），二是单价文本框中确实输入了有效数字（不是字母或符号）。如果刚打开插件就设置单价，由于还没有测量数据，总价自然为0，这是正常状态。

Q5：可以测量填充区域的面积吗？

答：根据当前插件功能，本插件测量的是对象轮廓的长度，不是面积。如果需要计算面积，需要使用其他专门的面积测量工具。测量结果反映的是边线、轮廓或曲线的总长度。

小技巧

批量测量技巧

按住 Shift 键在 CorelDRAW 中多选对象，再运行插件点击测量，可以一次性获取所有对象的长度数据并自动汇总总价。这比逐个测量再手动相加高效很多，尤其适合由多个独立线条组成的复杂图形。

快速比价技巧

在洽谈业务时，可以固定测量结果，只修改单价数值，总价会实时更新。这样无需重复测量，就能快速给客户报出不同材质档次的价格，方便对比决策。

单位换算验证

对测量结果有疑问时，可以切换不同的长度单位重新点击测量，观察数值换算是否符合预期（例如 1000mm = 100cm = 1m），以此验证插件计算逻辑的正确性，也能帮助你确认单位设置没有搞混。

总结

"测量长度"插件的核心功能可以概括为三点：选中对象、一键测量、自动计价。通过合理设置单位和小数位数，配合单价参数，能够快速完成从尺寸测量到成本估算的完整流程。对于新手用户，建议先熟悉各参数的位置和作用，从简单的单对象测量开始练习，再逐步应用到多对象批量测量的实际工作中。遇到"无法定位对象"的提示时，回到 CorelDRAW 主界面重新选择对象即可解决。
