矢量晶格

矢量晶格是一款为 CorelDRAW 设计的插件，用于在矢量图形中快速生成多种几何晶格图案，包括方形、三角、蜂窝、菱形等常见结构。这款插件适合需要在平面设计中添加纹理背景、装饰网格或几何图案的设计师使用，无需手动绘制复杂的重复图形，通过参数调整即可一键生成可编辑的矢量晶格。矢量晶格可在 CorelDRAW 中基于选区范围或自定义尺寸快速生成可编辑的矢量晶格对象，支持方形、规则三角形、不规则三角拼接、蜂窝和菱形等多种晶格样式，可自由设置单元尺寸、线宽和旋转角度，并支持生成后居中到选区、自动群组和自动选中，适用于装饰纹理、镂空结构、工艺图案和版面辅助设计。

适用场景

包装与印刷设计：在制作礼盒、手提袋等包装时，经常需要几何纹理作为底纹或装饰元素。矢量晶格插件可以快速生成规则或不规则的网格图案，直接用于烫金、压纹等工艺设计。

UI 与图标设计：设计科技类、游戏类界面时，蜂窝网格或三角晶格能营造数字感和未来感。插件生成的矢量图形可以无损缩放，适合多种尺寸的输出需求。

面料与壁纸图案：纺织印花和壁纸设计需要大量重复几何图案。通过调整单元尺寸和随机填色功能，可以快速生成连续纹样或渐变色彩效果，减少手动排列的工作量。

操作步骤

打开插件

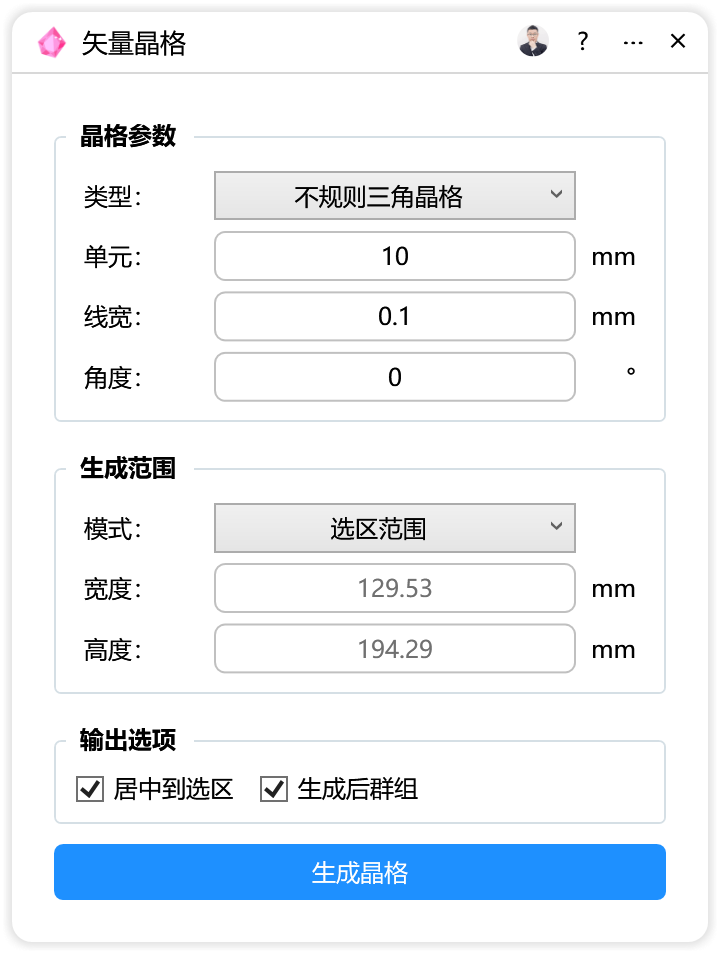

在 CorelDRAW 中选中需要添加晶格的对象（或留空使用自定义尺寸），通过插件菜单启动"矢量晶格"。插件窗口弹出后，界面分为三个主要区域：晶格参数、生成范围和输出选项。

设置晶格参数

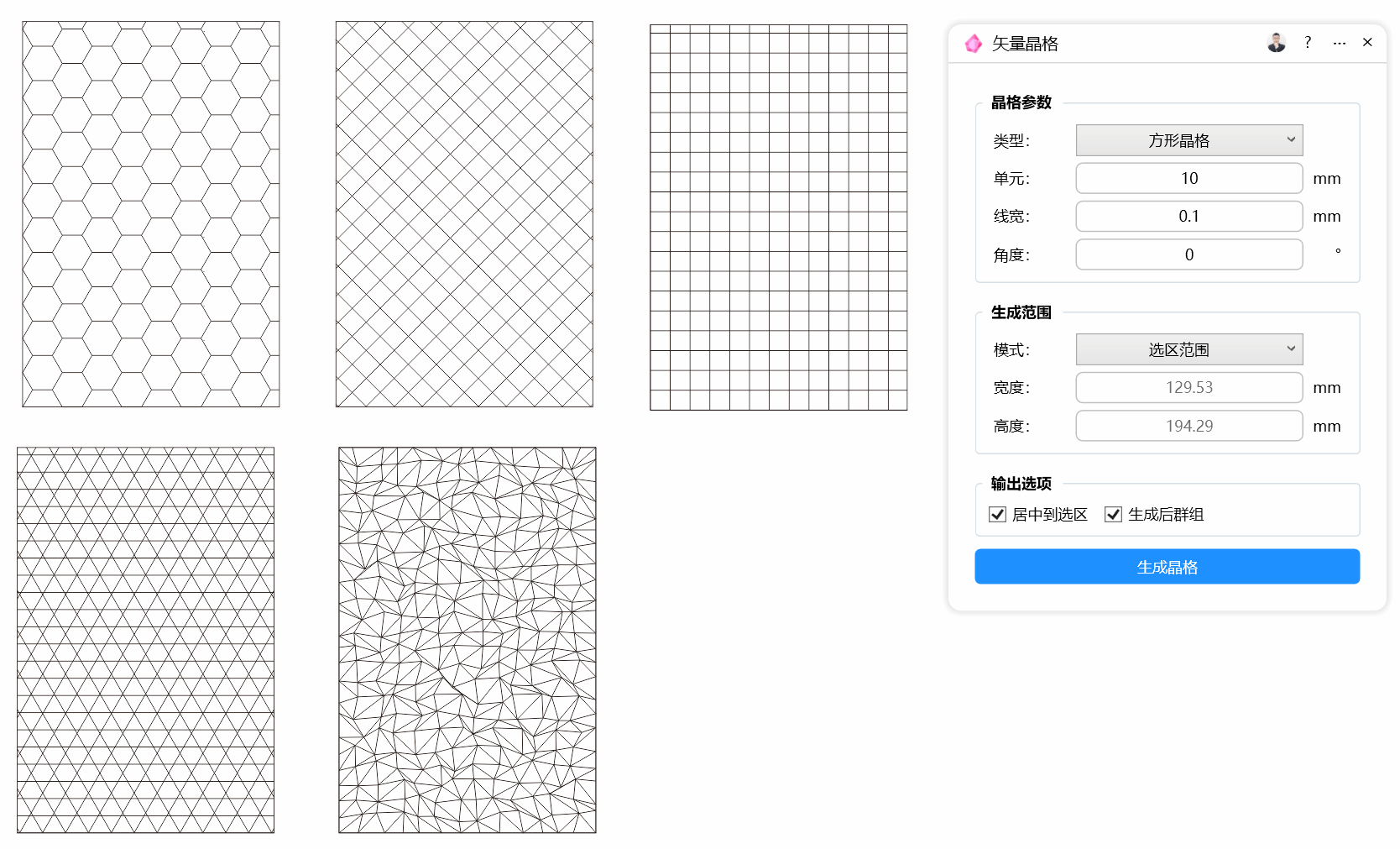

选择晶格类型：点击"类型"下拉框，从五种预设中选择需要的结构。方形晶格是最基础的纵横网格；三角晶格由等边三角形组成；不规则三角晶格会产生更自然的碎裂效果；蜂窝晶格为六边形结构，适合蜂巢、化学分子等主题；菱形晶格则是斜向交叉的菱形网格。

设定单元尺寸：在"单元"输入框中填写数值，单位固定为毫米。这个数值决定每个晶格单元的大小，数值越小网格越密集，数值越大网格越稀疏。默认值 10mm 适合大多数常规设计。

调整线宽："线宽"控制晶格线条的粗细，默认 0.1mm 是较细的线条。如果需要更醒目的网格效果，可以适当增大该数值。

设置旋转角度："角度"输入框可让晶格整体旋转，默认 0 度为水平垂直方向。制作斜向纹理或与其他元素对齐时，可输入具体角度值。

确定生成范围

选择生成模式："模式"下拉框有两个选项。"选区范围"会根据当前选中的图形对象作为边界生成晶格；"自定义尺寸"则需要手动输入宽度和高度数值。

填写自定义尺寸：当选择"自定义尺寸"模式后，"宽度"和"高度"输入框变为可编辑状态，分别输入需要的毫米数值。默认均为 100mm，生成正方形区域。若宽高设为不同数值，则生成矩形晶格。

配置输出选项

居中到选区：勾选此项时，生成的晶格会自动对齐到选中对象的中心位置。默认开启，方便与现有设计对齐。

生成后群组：勾选后，所有晶格线条会合并为一个群组对象，便于整体移动和调整。默认开启，如需单独编辑某条线可取消勾选。

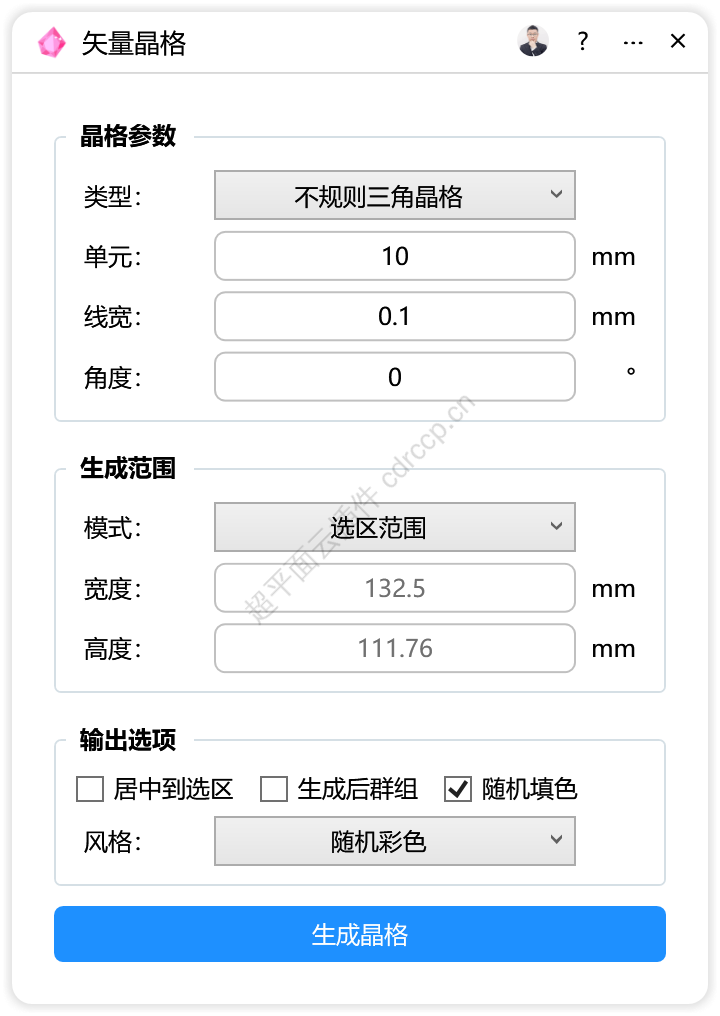

随机填色：勾选后晶格单元会填充颜色，而非仅保留线条。需要配合"风格"选项使用。

选择填色风格：当开启"随机填色"时，"风格"下拉框生效。可选风格包括：随机立体（模拟三维凸起效果）、冷蓝（蓝紫色调）、翡翠（青绿色调）、暖橙（橙黄色调）、灰阶（黑白灰层次）、随机彩色（多种颜色随机分配）。

生成晶格

所有参数确认无误后，点击底部的"生成晶格"按钮。插件会在 CorelDRAW 页面中创建对应的矢量图形。若参数设置不当，可能会弹出提示信息，请根据提示调整后重试。

参数说明

参数名称	默认值	说明
类型	方形晶格	晶格的几何结构类型，共五种可选
单元	10	单个晶格单元的边长，单位 mm
线宽	0.1	晶格线条的粗细，单位 mm
角度	0	晶格整体旋转角度，单位度
模式	选区范围	生成边界依据：选区或自定义尺寸
宽度	100	自定义模式下的区域宽度，单位 mm
高度	100	自定义模式下的区域高度，单位 mm
居中到选区	勾选	生成位置是否对齐选区中心
生成后群组	勾选	是否将结果合并为群组对象
随机填色	未勾选	是否为晶格单元填充颜色
风格	随机立体	填色时的色彩方案，共六种可选

常见问题

Q1：点击"生成晶格"后提示"没有生成任何晶格面，请检查参数"

答：这个提示通常出现在勾选了"随机填色"但参数设置导致无法形成封闭区域时。请检查单元尺寸是否过小、线宽是否过大，或者尝试切换晶格类型。不规则三角晶格在某些参数组合下更容易出现此问题，可改用规则性更强的方形或蜂窝晶格测试。

Q2：提示"生成范围宽高必须大于 0"

答：当使用"自定义尺寸"模式时，宽度和高度输入框必须填入大于零的正数。请检查是否误输入了负数、零值，或输入了非数字字符（如字母、中文符号等）。修改后重新点击生成即可。

Q3：提示"晶格数量过多，请增大单元尺寸或缩小生成范围"

答：这是插件的保护机制，防止生成过多矢量对象导致软件卡顿或崩溃。当单元尺寸很小而生成范围很大时，晶格数量会急剧增加。解决方法有两种：增大"单元"数值，或减少"宽度""高度"数值。建议先尝试将单元尺寸翻倍，观察生成效果后再微调。

Q4：提示"没有生成任何晶格线，请检查参数"

答：此提示与"没有生成任何晶格面"不同，说明线条本身未能生成。最可能的原因是线宽设置过大，超过了单元尺寸的一半，导致线条相互重叠抵消。请将线宽减小到单元尺寸的十分之一左右再试，例如单元 10mm 时线宽不超过 1mm。

Q5：生成的晶格颜色与预期不符，或所有单元颜色相同

答：首先确认"随机填色"复选框已勾选。若未勾选，晶格仅保留线条轮廓，不会填充颜色。其次检查"风格"下拉框是否选择了正确的色彩方案。"随机立体""随机彩色"会产生变化丰富的效果，而"冷蓝""翡翠"等单色风格整体色调统一，变化幅度较小。

小技巧

快速匹配现有对象尺寸：需要让晶格精确覆盖某个图形时，先选中该对象，模式选择"选区范围"，并勾选"居中到选区"。这样无需手动测量，晶格会自动适配目标尺寸并居中对齐。

制作镂空底纹效果：生成晶格后，在 CorelDRAW 中将晶格群组与底层色块进行"修剪"或"相交"操作，可以得到镂空网格效果。配合不同线宽和单元尺寸，能制作出精致的包装底纹或装饰边框。

利用随机填色生成色板参考：选择"随机彩色"风格并勾选"随机填色"，生成后将晶格解散群组，可以快速获得一组协调的随机配色方案。将这些色块拖入 CorelDRAW 的调色板，即可作为项目专用色板使用。

总结

矢量晶格插件通过参数化方式简化了复杂几何网格的创建流程。核心操作逻辑为：选择晶格类型 → 设定单元与线宽 → 确定生成范围 → 选择是否填色 → 一键生成。新手用户建议从方形晶格和默认参数开始，逐步尝试不同组合。遇到提示信息时，优先检查单元尺寸与生成范围的数值比例，以及线宽是否设置合理。生成的矢量图形保留完全可编辑性，可继续在 CorelDRAW 中进行颜色替换、节点调整等后续操作。
