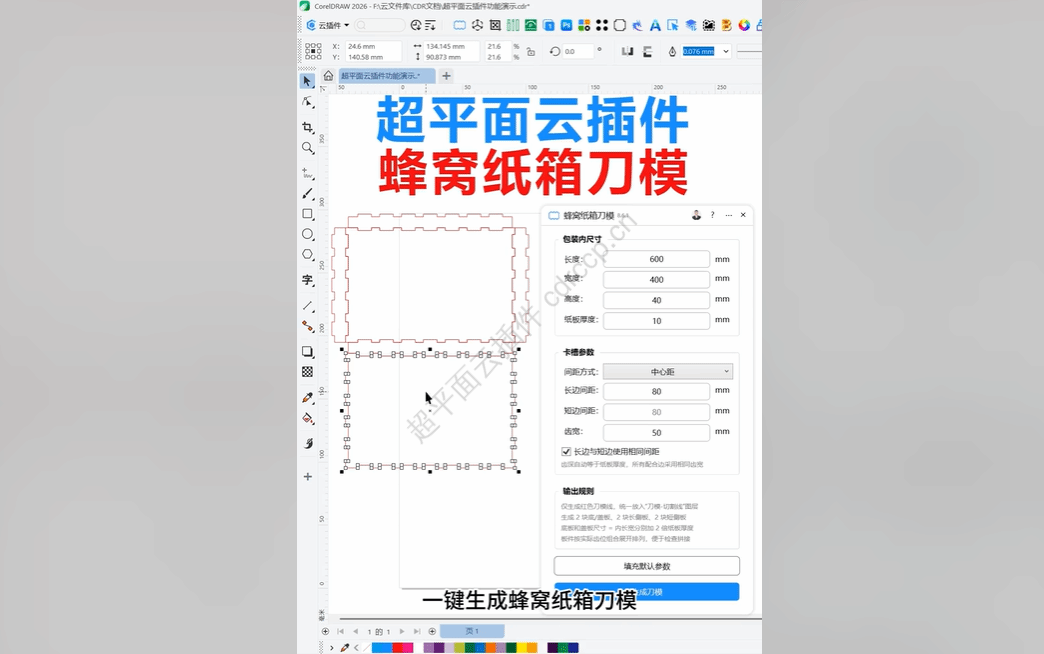

蜂窝纸箱刀模

蜂窝纸箱刀模是一款为 CorelDRAW 设计的云插件，用于快速生成蜂窝纸板包装箱的模切刀线图。使用时只需输入纸箱包装内尺寸的长、宽、高和纸板厚度，再设置卡槽的齿宽与间距，插件即可一次性绘制底板、盖板、长侧板、短侧板共 6 块板件的红色刀模线，并统一放入专用图层。各板件之间的拼接齿位按实际尺寸自动计算并展开排列，齿深自动等于纸板厚度，方便直接检查拼接关系，生成的刀线可用于激光切割或模切制版。这款插件适合从事蜂窝纸箱、重型包装、运输包装设计打样的包装设计人员，以及纸箱厂、刀模厂工作人员使用，无需手工计算齿位和逐段绘制刀线，即可在 CDR 中一键完成蜂窝纸箱刀模排版，支持按包装内长、内宽、内高、蜂窝纸板厚度、卡槽齿宽、中心距或净间距等参数，一键生成封闭式六面蜂窝纸箱、包装箱、纸盒的底板、盖板、长侧板、短侧板、矩形卡槽、梳齿插接结构及闭合切割刀模线，并自动完成板件组合展开排版，适用于蜂窝纸箱刀模、纸板开料、包装打样、激光切割、数控切割和纸箱结构设计。

适用场景

蜂窝纸箱打样与刀模制作

蜂窝纸板包装箱由底板、盖板和四块侧板通过卡槽齿相互拼接而成，手工绘制整套刀线需要反复计算齿位。输入内尺寸和卡槽参数后，插件一次生成全部 6 块板件的刀模线，大幅缩短打样制图时间。

重型产品运输包装设计

机电设备、仪器仪表、家具器材等重型产品常使用蜂窝纸箱运输包装。这类纸箱尺寸大、纸板厚，插件可按实际内尺寸和板厚生成匹配的刀模，避免人工换算放量出错。

卡槽拼接结构刀线绘制

侧板与底板、盖板之间采用齿槽互插结构，齿深等于纸板厚度，各配合边齿宽一致。插件自动在对应边上生成吻合的齿位，保证拼接后箱体结构准确。

激光切割与模切加工输出

生成的刀模线为红色细轮廓、无填充，统一放入刀模-切割线图层，与文档中其他内容隔离，可直接输出给激光切割设备或刀模厂制版使用。

操作步骤

第一步：打开插件主界面

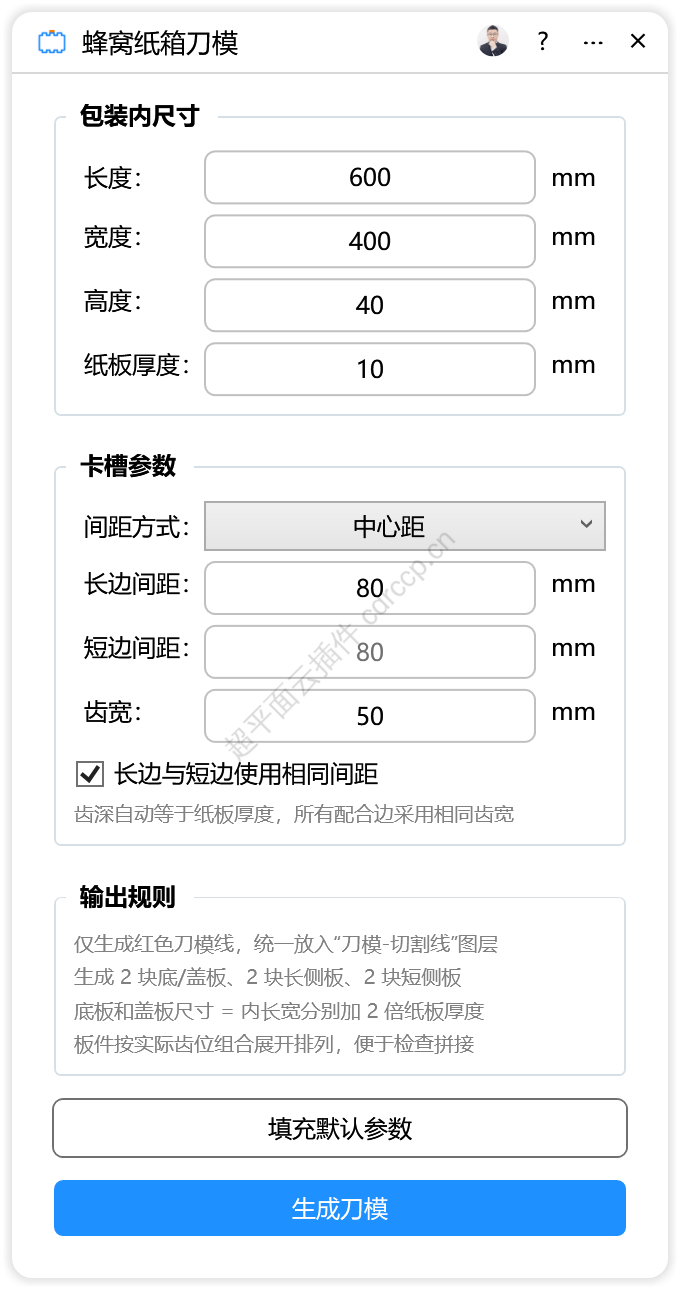

在 CorelDRAW 中新建或打开一个文档，然后通过云插件菜单启动本插件。插件窗口包含包装内尺寸、卡槽参数、输出规则三个区域，底部有填充默认参数和生成刀模按钮。本插件不需要选中任何图形，窗口底部的体验网页版链接可打开同功能的在线版本。

第二步：设置包装内尺寸

在包装内尺寸区域依次填写长度、宽度、高度和纸板厚度，单位均为毫米。其中长度、宽度、高度指纸箱内部空间尺寸，底板和盖板会在内长、内宽基础上各加 2 倍纸板厚度作为成品尺寸。

第三步：设置卡槽参数

在卡槽参数区域先选择间距方式：中心距表示相邻两个齿的中心之间的距离，净间距表示相邻两个齿之间的空隙宽度。然后填写长边间距、短边间距和齿宽。默认勾选长边与短边使用相同间距，此时只需修改长边间距，短边间距会自动跟随；取消勾选可分别设置。注意齿深固定等于纸板厚度，无需单独设置。

第四步：生成刀模

确认参数后点击生成刀模按钮，生成成功后会提示共包含 6 块板件。刀模线绘制在当前页面的刀模-切割线图层中，2 块底/盖板、2 块长侧板、2 块短侧板按实际齿位组合展开排列，可直接检查拼接关系。如果参数被改乱，可点击填充默认参数按钮一键恢复初始数值。

参数说明

参数名称	默认值	功能说明
长度	600	纸箱包装内尺寸的长度，单位毫米，需大于 0，且必须大于纸板厚度的 2 倍
宽度	400	纸箱包装内尺寸的宽度，单位毫米，需大于 0，且必须大于纸板厚度的 2 倍
高度	40	纸箱包装内尺寸的高度，单位毫米，决定侧板的高度
纸板厚度	10	蜂窝纸板的厚度，单位毫米；齿深等于该值，底板和盖板尺寸按内长宽各加 2 倍厚度计算
间距方式	中心距	间距的计量方式：中心距为相邻齿中心之间的距离，净间距为相邻齿之间空隙的宽度
长边间距	80	长边方向相邻卡槽齿的间距，单位毫米；选择中心距时不能小于齿宽
短边间距	80	短边方向相邻卡槽齿的间距，单位毫米；勾选相同间距时自动与长边间距一致
齿宽	50	卡槽齿的宽度，单位毫米，所有配合边采用相同齿宽，且必须小于侧板配合边的长度
长边与短边使用相同间距	勾选	勾选后短边间距自动跟随长边间距修改；取消勾选可分别设置两个方向的间距

常见问题

Q1：点击生成刀模后提示没有活动文档，怎么办？

答：请先在 CorelDRAW 中新建或打开一个文档，再点击生成刀模。插件会把刀模线绘制到当前文档的当前页面中，不要求选中任何图形。

Q2：提示请输入大于 0 的某某（毫米），如何修改？

答：所有尺寸输入框只接受大于 0 的纯数字，不能留空、填写负数或带单位符号。检查提示中对应的输入框，改为正确的数字后重新生成。

Q3：提示包装内长和内宽必须大于纸板厚度的 2 倍，是什么原因？

答：内尺寸需要容纳两侧纸板的厚度，内长或内宽小于等于 2 倍板厚时无法成箱。请增大包装内尺寸，或核实纸板厚度是否填写过大。

Q4：提示齿宽必须小于侧板的配合边长度，如何调整？

答：齿宽过大超过了侧板配合边的长度，无法排布卡槽。请减小齿宽，或增大纸箱的内长、内宽尺寸后再生成。

Q5：提示使用中心距时，齿间距不能小于齿宽，怎么办？

答：中心距方式下间距包含齿本身，小于齿宽会导致齿与齿重叠。请把间距调大到不小于齿宽，或将间距方式改为净间距后重新设置。

Q6：生成后在页面中找不到刀模线，到哪里查看？

答：刀模线统一绘制在当前页面的刀模-切割线图层中，为红色细轮廓、无填充的矢量线条。如果页面上直接看不到，可在对象管理器中展开该图层查看，6 块板件按实际齿位组合展开排列。

总结

蜂窝纸箱刀模插件把蜂窝纸箱刀模的绘制简化为输入内尺寸、设置卡槽参数、点击生成三步操作，自动完成底盖板放量、齿位排布和齿深计算，一次输出 6 块板件的红色刀模线。使用时最需要注意的是几个尺寸约束：内长和内宽必须大于纸板厚度的 2 倍，齿宽必须小于侧板配合边长度，使用中心距方式时齿间距不能小于齿宽。对于经常制作蜂窝纸箱和重型包装刀模的包装设计与加工人员，该插件可以替代繁琐的手工齿位计算和刀线绘制，让打样制图更快更准。
