UV轮廓巡边

UV轮廓巡边（原智能巡边）是一款为 CorelDRAW 设计的云插件，主要功能是将位图图像转换为可编辑的矢量轮廓，特别适用于需要提取图像边缘进行UV打印、切割或后期加工的场景。这款插件适合刚接触 CorelDRAW 的初学者，以及需要快速处理位图轮廓的广告制作、印刷加工等行业人员使用，无需复杂的矢量描摹操作即可一键生成轮廓，能够对图像和曲线图形进行智能化边缘检测，一键提取图像的轮廓，常用于UV轮廓加工提取刀线场景。

适用场景

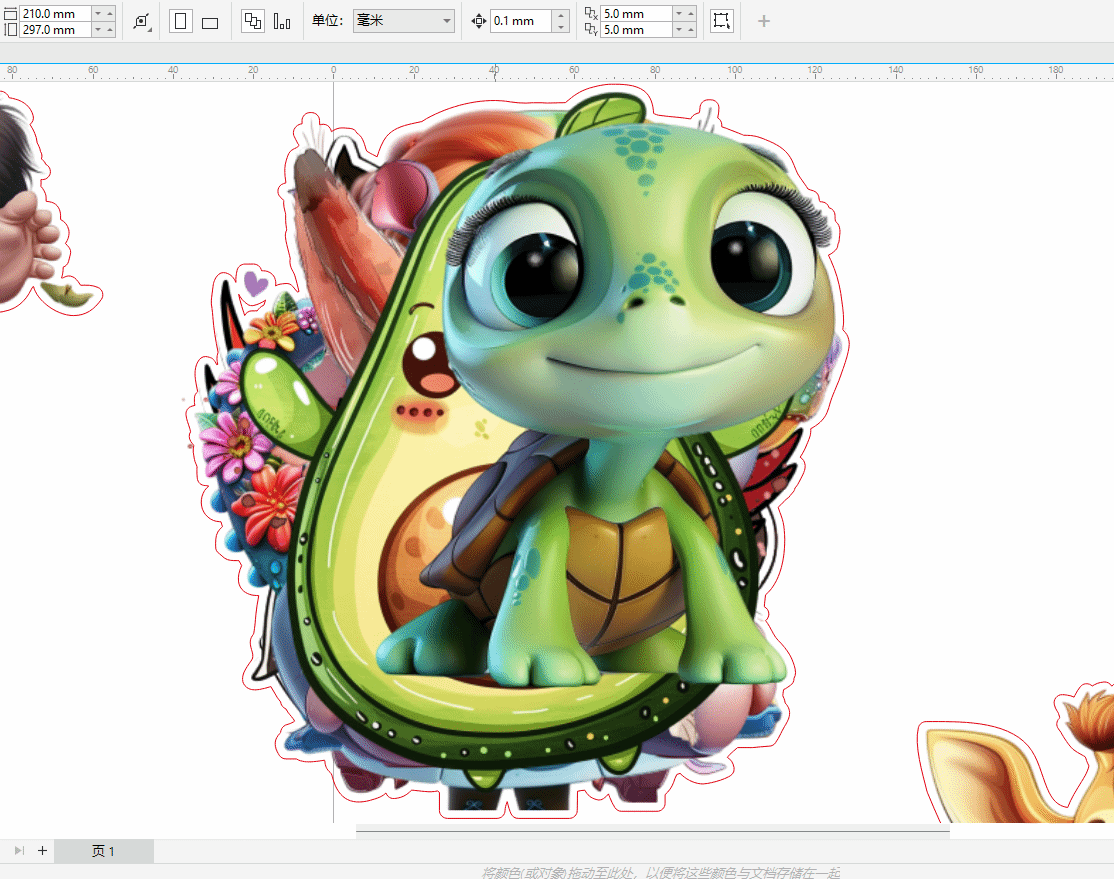

UV打印前的轮廓提取

在UV平板打印工艺中，经常需要在打印图案外围添加一圈白墨或光油边框。使用本插件可以快速提取图像的外部轮廓，生成精确的矢量路径，作为UV打印的巡边依据。

异形切割路径制作

写真、车贴、亚克力等材料在切割时，需要沿着图像边缘进行异形裁切。通过该插件生成轮廓后，可以直接输出到切割机使用，省去手动勾边的繁琐步骤。

图像去底与背景处理

当需要将产品图片从背景中分离，或替换为纯色背景时，插件的"填充背景"和"置入图框"功能可以辅助完成基础的图像处理工作。

操作步骤

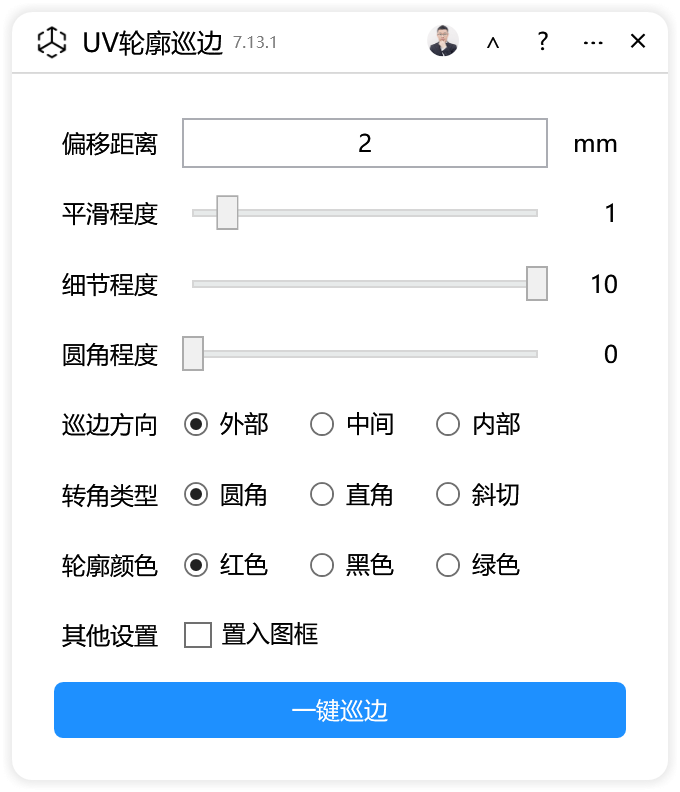

第一步：打开插件

在 CorelDRAW 中选中需要处理的位图对象，通过插件菜单或工具栏启动"UV轮廓巡边"插件。插件窗口标题显示为"云插件"，界面分为【主要设置】区域和操作按钮两部分。

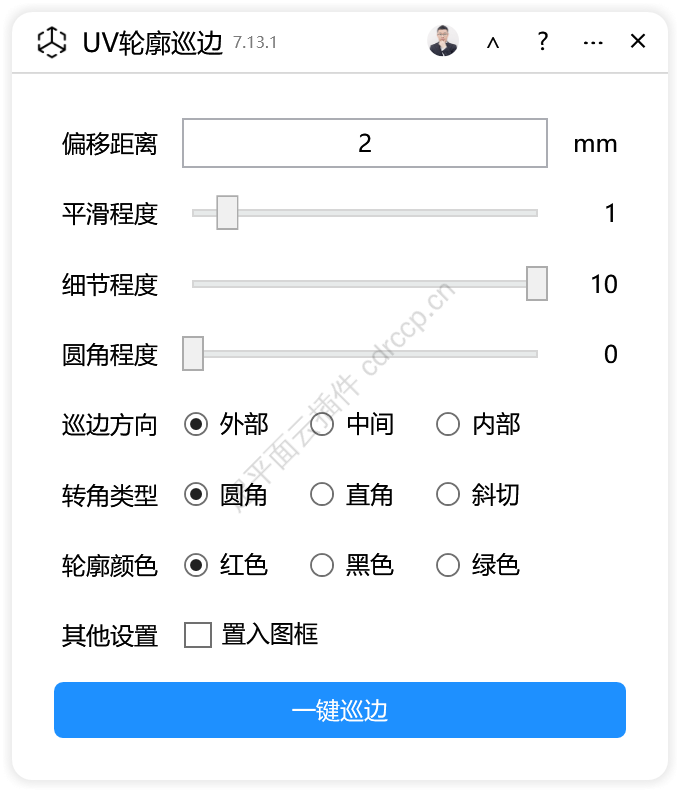

第二步：设置轮廓精度

界面最上方是数值输入框，标签为"最小值0.01"，默认值为0。这个参数控制轮廓提取的最小精度阈值，一般情况下保持默认即可。如果图像边缘细节较多或轮廓不够平滑，可以适当调整此数值。

第三步：调整平滑度

接下来是三个滑块控件，分别是：

• 平滑程度（平滑滑块）：控制轮廓的整体平滑程度
• 影响的最后生成的颜色值及相对精度（颜色精度滑块）：决定颜色取样时的容差范围
• 此值越大，角度越圆滑（角度圆滑滑块）：专门用于控制转角处的圆润程度

三个滑块需要配合调节，建议先保持中间位置，根据预览效果逐步微调。

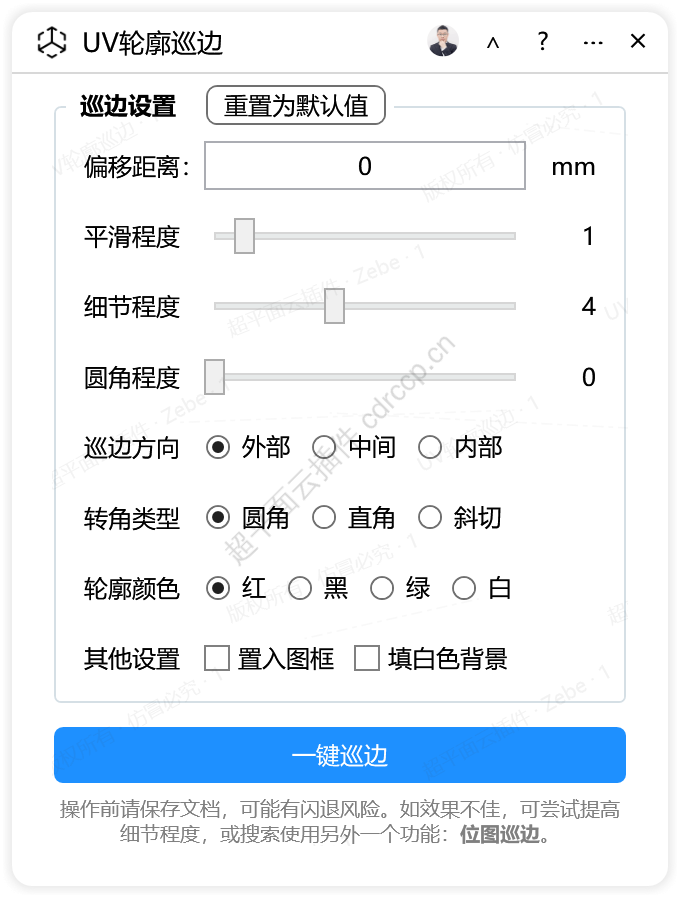

第四步：选择轮廓位置

在"外部"、"中间"、"内部"三个单选按钮中选择轮廓生成位置：

• 外部：在图像边缘外侧生成轮廓（默认选中）
• 中间：沿图像边缘中心线生成轮廓
• 内部：在图像边缘内侧生成轮廓

UV打印通常选择"外部"，以便在图案四周留出白边；如果是内切割，则选择"内部"。

第五步：设置转角样式

"圆角"、"直角"、"斜切"三个选项控制轮廓转角处的处理方式：

• 圆角：转角处自动倒圆（默认选中）
• 直角：保持尖锐的90度转角
• 斜切：转角处切平处理

圆角设置适合大多数柔性材料的加工需求，直角和斜切则用于有特殊工艺要求的场景。

第六步：选择轮廓颜色

"红色"、"黑色"、"绿色"三个单选按钮用于设定生成轮廓的显示颜色，默认选中红色。这个颜色仅影响轮廓线在 CorelDRAW 中的显示效果，不影响实际输出，可以根据个人习惯或背景对比度选择便于观察的颜色。

第七步：勾选附加选项

• 置入图框：将处理后的结果置入到图框精确剪裁容器中
• 填充背景：为图像添加背景底色填充

这两个复选框根据具体需求决定是否勾选。如果后续需要将轮廓与图像绑定管理，可以勾选"置入图框"；如果需要统一背景颜色，则勾选"填充背景"。

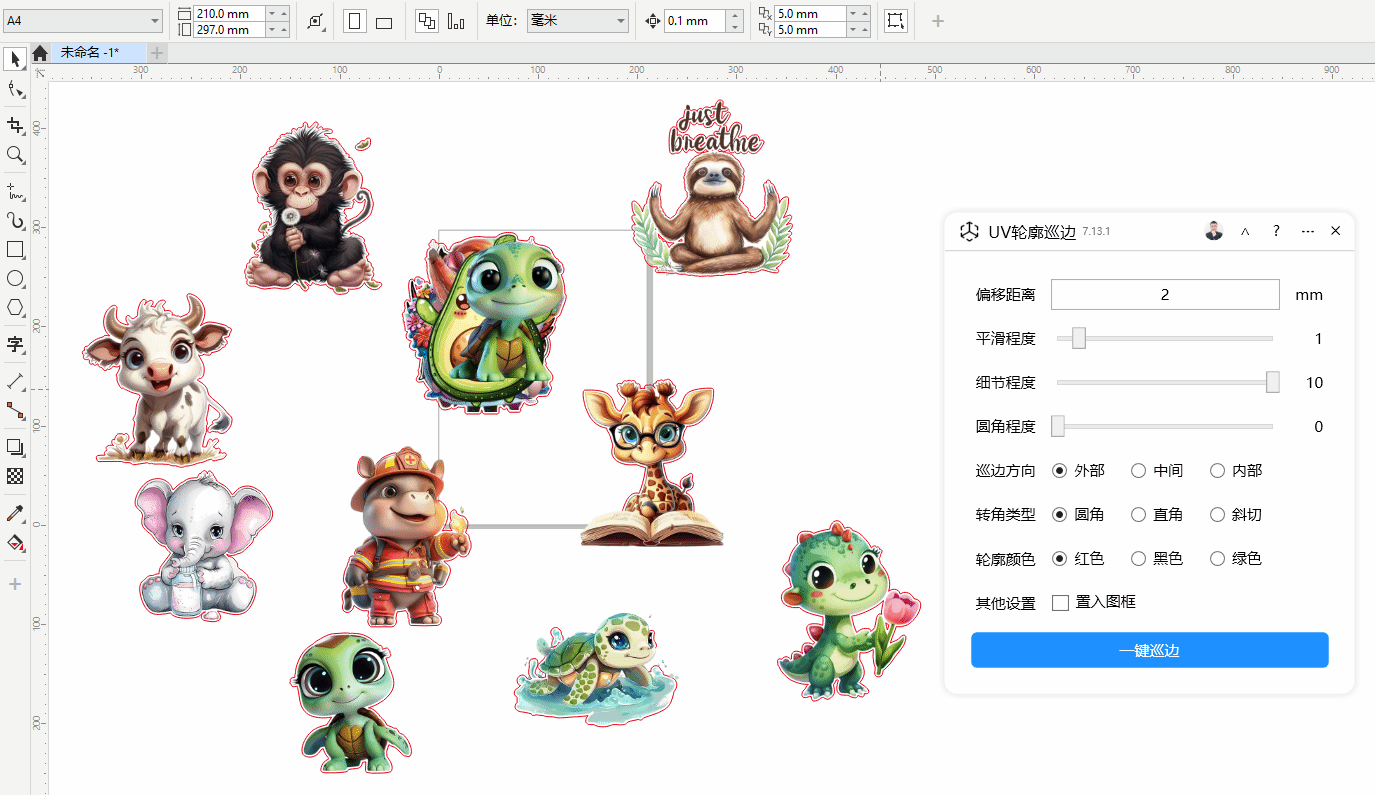

第八步：执行巡边

完成以上设置后，点击"一键巡边"按钮，插件将自动处理并生成轮廓。处理过程中可能会看到"正在填充背景底色.."等状态提示，请等待操作完成。

参数说明

参数名称	默认值	功能说明
最小值0.01	0	轮廓提取的最小精度阈值
平滑程度	-	控制轮廓整体平滑程度
影响的最后生成的颜色值及相对精度	-	颜色取样容差范围
此值越大，角度越圆滑	-	转角处圆润程度控制
外部/中间/内部	外部	轮廓相对于图像边缘的位置
圆角/直角/斜切	圆角	轮廓转角处理方式
红色/黑色/绿色	红色	轮廓线显示颜色
置入图框	未勾选	结果置入图框精确剪裁
填充背景	未勾选	添加背景底色填充

常见问题

Q1：点击"一键巡边"后提示"没有找到位图轮廓"

答：请确认在启动插件前已经在 CorelDRAW 中选中了位图对象。该插件只能处理位图，无法对矢量图形或空白区域提取轮廓。另外，如果位图颜色过于单一或与背景对比度太低，也可能导致无法识别轮廓，建议先调整图像对比度再尝试。

Q2：处理过程中出现"智能巡边出错："的提示

答：这表示插件在自动计算轮廓时遇到了异常情况。可能的原因包括：位图尺寸过大导致内存不足、图像格式不兼容、或参数设置极端（如平滑度与精度滑块处于两极位置）。建议缩小图像尺寸、转换为标准RGB格式，或将滑块恢复至中间位置后重试。

Q3：生成的轮廓转角处有很多锯齿，不够圆滑

答：请将"此值越大，角度越圆滑"滑块向右拖动增大数值，同时适当提高"平滑程度"的平滑度。如果锯齿问题依然存在，检查"最小值0.01"的精度设置是否过小，适当增大该值可以减少对细微噪点的敏感度。

Q4：勾选"填充背景"后没有看到背景色变化

答：状态提示"正在填充背景底色.."出现时说明插件正在处理，需要等待完成。如果完成后仍无变化，可能是位图已经带有不透明背景层，或填充颜色与原有背景过于接近。建议先对位图执行"位图→轮廓描摹→删除背景"等预处理操作。

Q5：生成的轮廓位置与预期不符，想向内收缩或向外扩展

答：在【主要设置】的"外部/中间/内部"选项中重新选择轮廓位置。默认"外部"会在图像边缘外侧生成轮廓；如果需要轮廓紧贴图案边缘内侧（如镂空效果），请选择"内部"；需要居中则选择"中间"。

小技巧

滑块组合调试法

三个滑块之间存在相互影响，建议采用固定两个、调试一个的方法。例如先将"颜色精度"和"角度圆滑"置于中间位置，单独调整"平滑程度"观察轮廓平滑度变化，找到最佳组合后再微调其他参数，比同时拖动三个滑块更容易控制效果。

轮廓颜色巧用

虽然轮廓颜色不影响最终输出，但在复杂图层中，使用红色轮廓（默认）容易与蓝色、黑色的原有图形混淆。当处理深色背景图像时，临时切换为绿色轮廓可以提高辨识度，方便检查轮廓精度；处理完成后如需统一线色，再批量修改即可。

配合图框精确剪裁管理文件

对于需要多次修改的UV打印文件，建议勾选"置入图框"选项。这样生成的轮廓与原始位图会被纳入同一个图框容器中，移动或缩放时可以保持相对位置不变，避免轮廓与图像错位导致的打印偏差。

总结

"UV轮廓巡边"插件通过参数化的方式简化了 CorelDRAW 中位图转矢量轮廓的操作流程。核心使用要点包括：选中位图后启动插件、根据工艺需求选择外部/中间/内部轮廓位置、通过三个滑块配合调节平滑度与精度、最后点击一键巡边完成处理。对于UV打印和异形切割等需要精确轮廓的场景，该插件能够减少手动描边的工作量，新手用户经过几次参数调试后即可掌握稳定出图的方法。
