定位切割马克点

定位切割马克点是一款用于 CorelDRAW 的辅助插件，主要功能是在设计文档中自动添加定位标记点，方便后续的模切或刻字工序。该插件适合需要制作不干胶标签、包装纸盒、车贴等印刷品的平面设计师和印前制作人员使用，能够减少手动绘制标记点的工作量，提高出图效率，作为广告行业巡边定位专用CDR插件，支持一键生成定位点、标记点、切割点与马克点（锚点）。定位点用于画面拼接与安装对位，切割点适配裁切机与雕刻机路径，马克点满足光油、烫金等后道套准需求。精准高效，适用于UV打印、喷绘裁切、包装打样等场景，助您快速完成标准化标记设置。

适用场景

不干胶标签模切 制作圆形或不规则形状的不干胶标签时，需要在标签排版周围添加定位标记点，供模切机识别切割位置。插件可以批量生成标准尺寸的圆形或直角标记点，避免手动逐个绘制。

车身贴花刻字 大型车贴或橱窗贴花在刻字机切割前，需要在外围添加方向标记和定位点，确保切割方向正确。插件支持刻字机模式，可添加方向标记辅助对位。

包装纸盒出血位标记 印刷品出血位外侧需要添加裁切标记，插件通过设置上下左右边距，可以精确控制标记点与成品内容的距离，保证裁切精度。

操作步骤

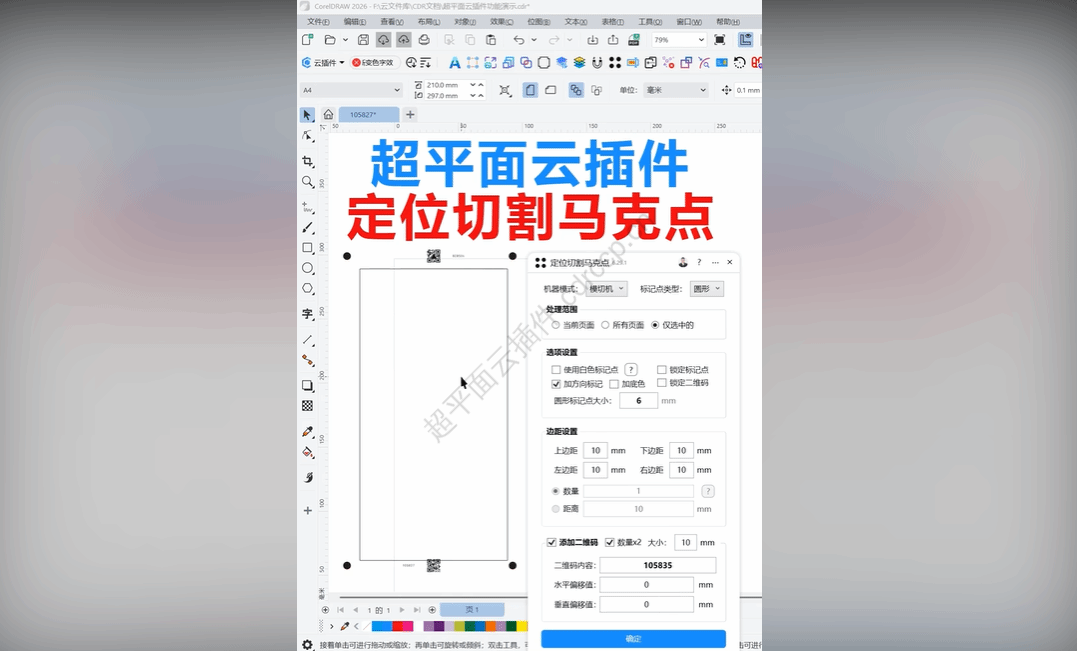

第一步：打开插件界面

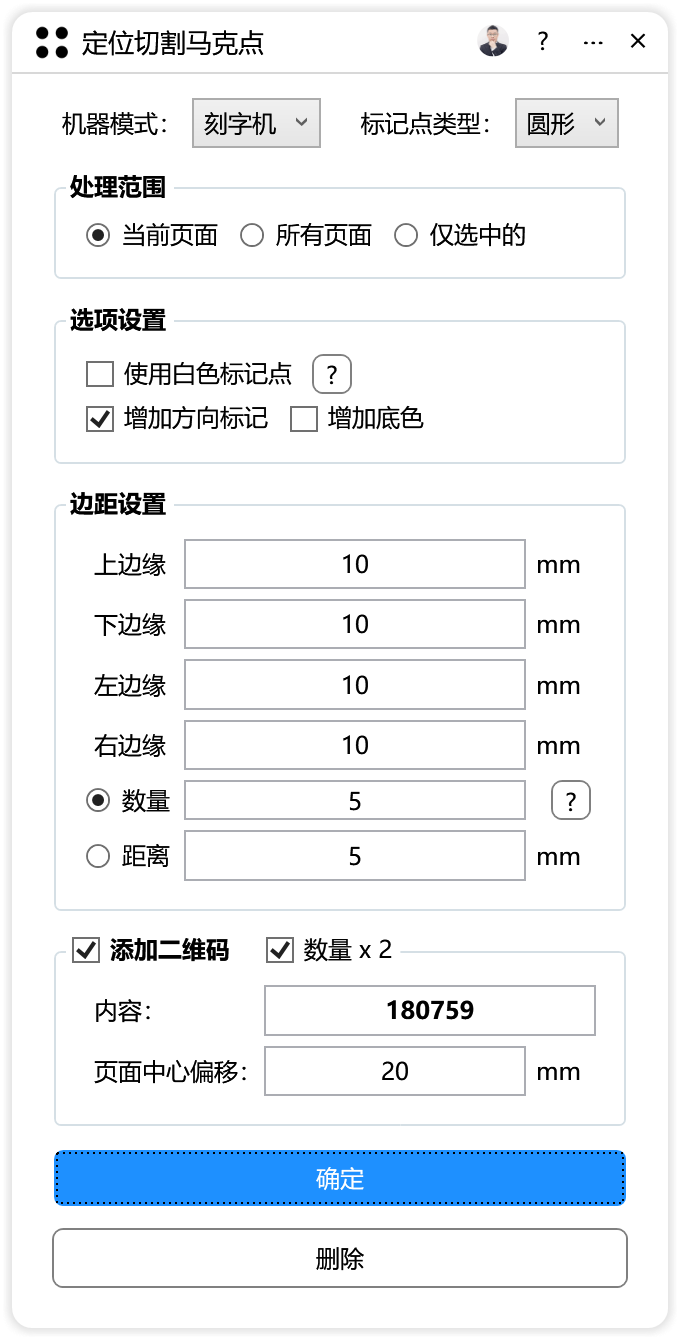

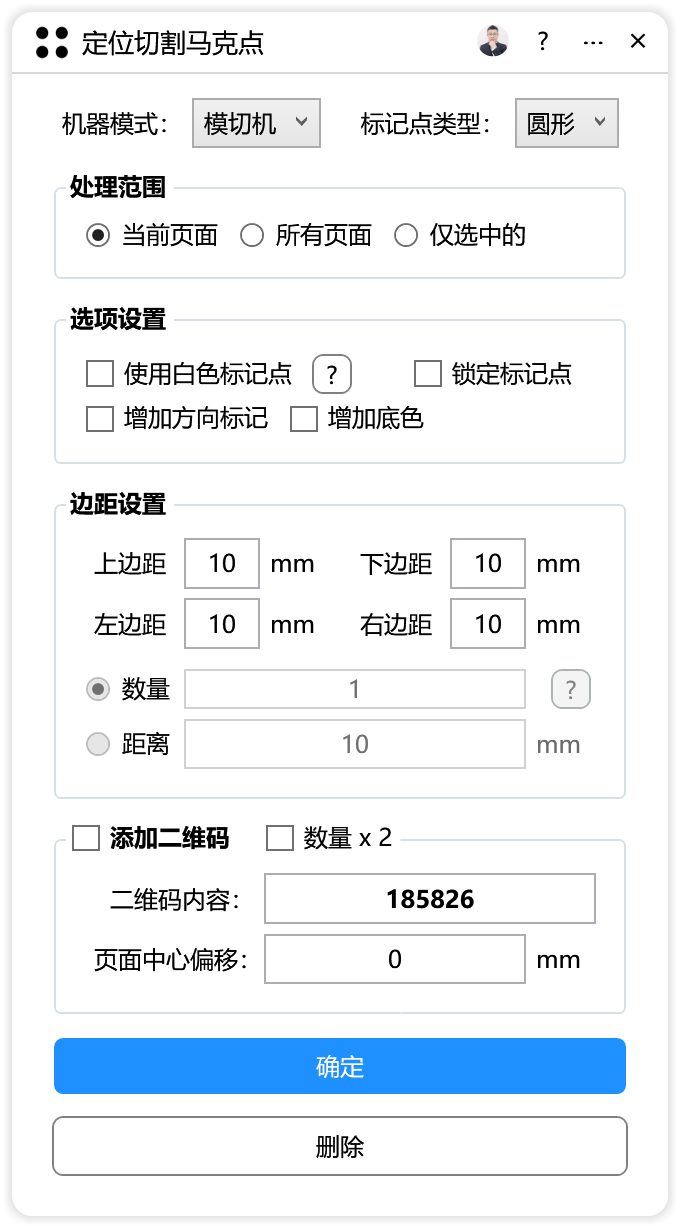

在 CorelDRAW 中运行"定位切割马克点"插件，会弹出标题为"云插件"的设置窗口。界面分为多个设置区域，按从上到下的顺序依次配置即可。

第二步：选择设备类型和标记形状

在【主要设置】区域，先设置两个下拉选项：

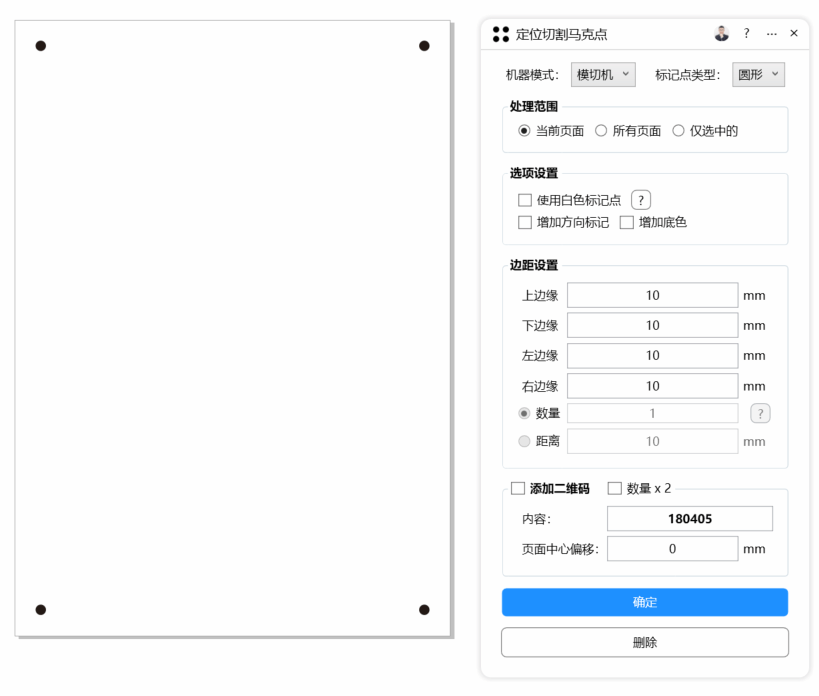

• 设备类型（机器模式：）：根据后续加工设备选择"模切机"或"刻字机"。模切机用于硬性材料的模切加工，刻字机用于不干胶、即时贴等柔性材料的切割。

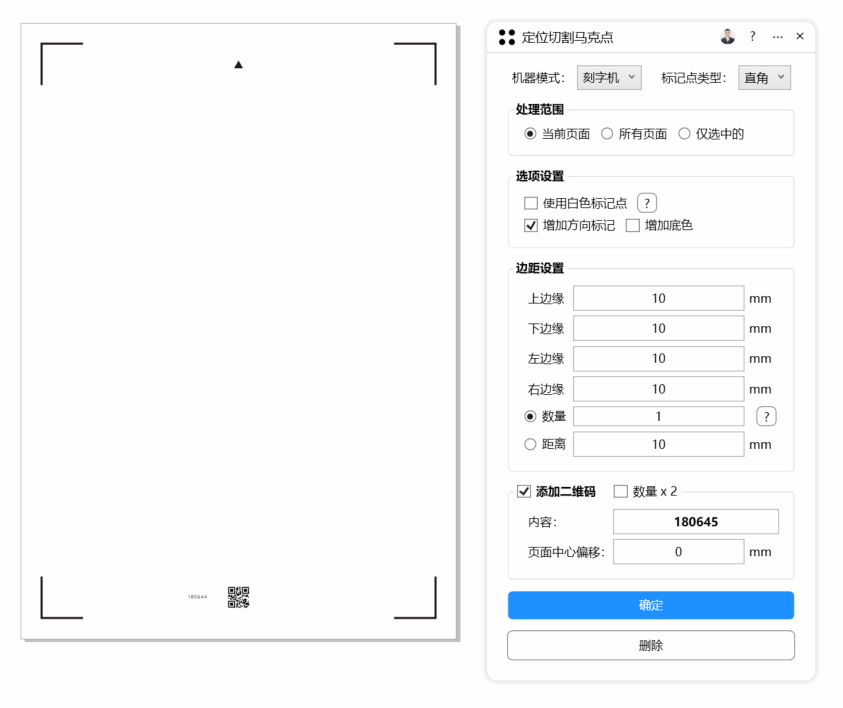

• 标记形状（标记点类型：）：选择标记点的几何形状，"圆形"为圆点标记，"直角"为L形或十字形直角标记。

第三步：选择作用范围

在第一个未命名分组中，选择标记点的作用范围：

• 当前页面：仅在当前显示的页面添加标记点（默认选中）
• 所有页面：对文档中全部页面批量添加标记点
• 仅选中的：只对当前选中的对象或区域添加标记点

建议初次使用时选择"当前页面"，确认效果后再批量处理多页面文档。

第四步：配置标记点选项

在第二个未命名分组中，勾选需要的辅助功能：

选项	功能说明
使用白色标记点	标记点填充为白色，适用于深色背景上的识别
锁定标记点	生成后锁定标记点位置，防止误移动
加方向标记	添加方向指示标记，用于区分正反或朝向
加底色	在标记点区域添加底色块，增强识别度
锁定二维码	锁定自动生成的二维码，防止误编辑

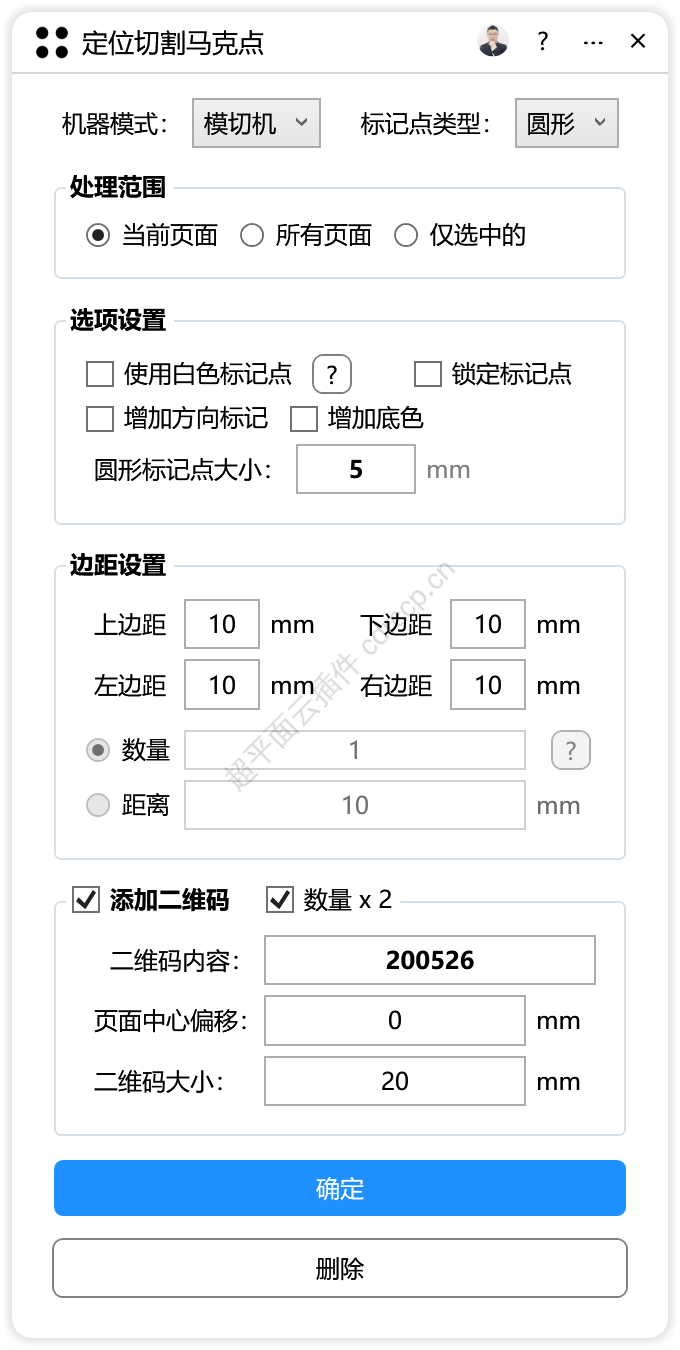

当标记形状选择"圆形"时，需要设置圆形标记点大小，默认值为 6 mm。该数值决定圆点的直径，根据模切机的识别精度要求调整，通常 4-8 mm 范围内均可正常识别。

第五步：设置边距与分布方式

在第三个未命名分组中，配置标记点与页面内容的距离关系：

四周边距

• 上边距：标记点与页面上边缘的距离，默认 10 mm
• 下边距：标记点与页面下边缘的距离，默认 10 mm
• 左边距：标记点与页面左边缘的距离，默认 10 mm
• 右边距：标记点与页面右边缘的距离，默认 10 mm

边距设置决定了标记点排布的外框范围，通常略大于成品尺寸，为裁切预留空间。

标记点分布方式

• 数量（默认选中）：按指定数量均匀分布标记点，下方输入框填写数量值（默认 1）

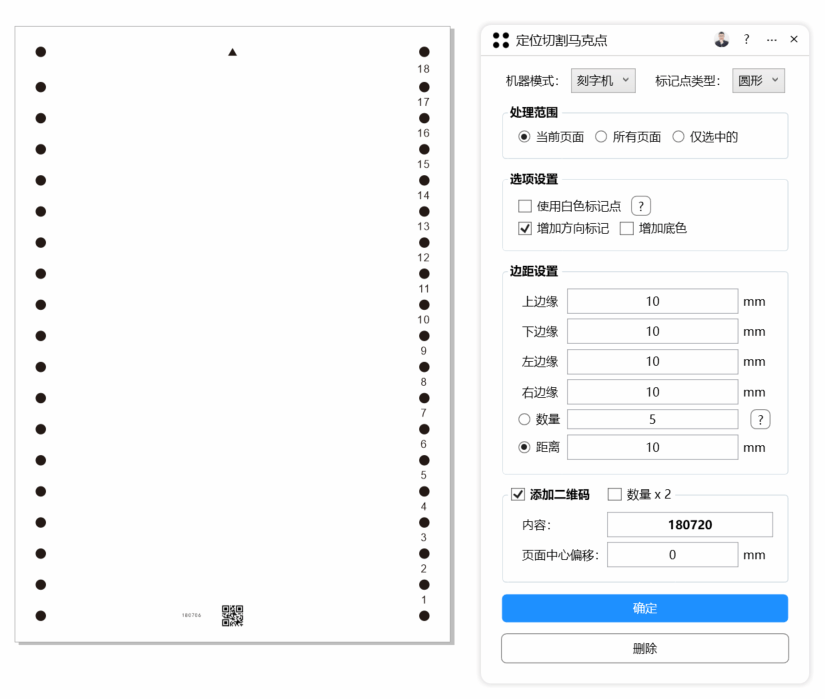

• 距离：按固定间距分布标记点，下方输入框填写间距值（默认 10 mm）

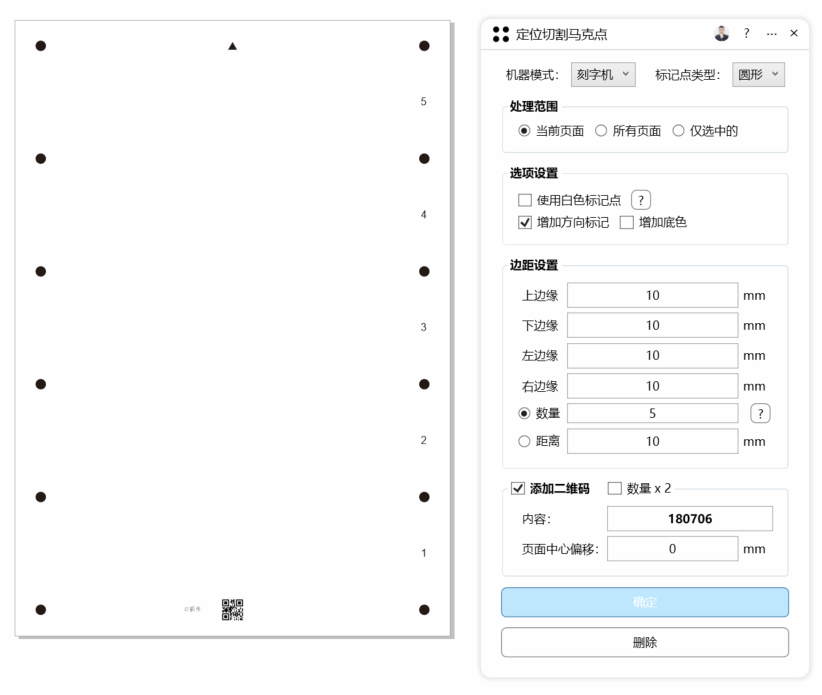

选择"数量"模式时，每边放置指定个数的标记点；选择"距离"模式时，按固定毫米间隔自动计算数量。对于常规A4或小幅面，建议数量模式设置为2-3个；大幅面车贴可使用距离模式，每300-500mm放置一个标记点。

第六步：配置二维码与偏移（可选）

在【大小： mm】区域，设置二维码相关参数：

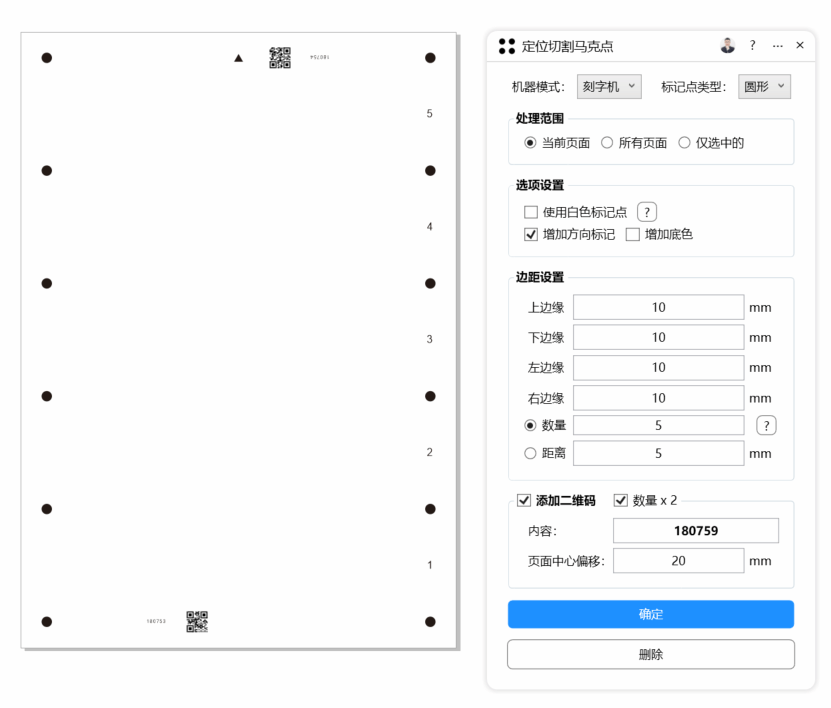

• 二维码内容：填写需要编码的文本信息，如订单号、文件名或加工参数等，留空则不生成二维码
• 水平偏移值：二维码相对于默认位置的水平位移，默认 0 mm
• 垂直偏移值：二维码相对于默认位置的垂直位移，默认 0 mm

二维码通常用于自动化生产线识别工单信息，小型加工可留空不填。

第七步：执行操作

界面底部有四个按钮，其中：

• 确定：按照上述设置生成标记点
• 删除：清除已生成的标记点

另外两个按钮功能未在提供信息中明确，建议初次使用时先点击"确定"生成标记点，检查效果不满意可点击"删除"重新调整参数。

参数说明

参数名称	默认值	说明
设备类型	模切机	模切机/刻字机二选一
标记形状	—	圆形或直角形状
作用范围	当前页面	当前页面/所有页面/仅选中的
使用白色标记点	未勾选	白色填充提高深色背景识别率
锁定标记点	未勾选	锁定后不可移动
加方向标记	未勾选	添加方向指示
加底色	未勾选	增加底色块
锁定二维码	未勾选	锁定二维码对象
圆形标记点大小	6 mm	圆点直径，仅圆形有效
上边距	10 mm	标记点上边距离
下边距	10 mm	标记点下边距离
左边距	10 mm	标记点左边距离
右边距	10 mm	标记点右边距离
分布方式	数量	按数量或按距离分布
数量值	1	每边标记点个数
距离值	10 mm	标记点间距
二维码内容	空	编码文本，留空不生成
水平偏移值	0 mm	二维码水平位置调整
垂直偏移值	0 mm	二维码垂直位置调整

常见问题

Q1：生成的标记点位置不对，偏离了成品内容怎么办？

答：检查"上边距""下边距""左边距""右边距"四个数值。这些边距是相对于页面边缘的距离，而非相对于成品内容的距离。如果成品内容在页面中有偏移，需要手动计算边距值，或使用"仅选中的"模式先框选成品区域再生成标记点。

Q2：圆形标记点和直角标记点有什么区别，该如何选择？

答：圆形标记点（默认6mm直径）是模切机最常用的识别标记，光学传感器容易捕捉圆心位置；直角标记点通常用于需要精确对位的场合，或特定型号的刻字机识别。如果不确定设备支持哪种，建议先咨询设备厂商，或先用圆形标记点测试。

Q3：点击"确定"后没有反应，标记点没有显示出来？

答：首先确认当前页面是否有可见的图层，以及标记点是否被其他对象遮挡。其次检查"作用范围"设置，如果选择了"仅选中的"但没有选中任何对象，插件可能无法执行。另外，若勾选了"使用白色标记点"而页面背景也是白色，标记点会不可见，尝试取消该选项或更换背景色查看。

Q4：二维码生成后扫描不出来？

答：二维码的可识别性与尺寸和对比度有关。如果"水平偏移值""垂直偏移值"设置过大导致二维码超出页面可打印区域，或"加底色"未勾选导致二维码与背景融合，都可能造成扫描失败。建议二维码内容不要过长，保持默认偏移值，并确保打印分辨率足够。

Q5：标记点生成后还能修改位置吗？

答：如果生成时勾选了"锁定标记点"或"锁定二维码"，需要先解锁对象才能移动。未锁定的情况下，标记点作为普通矢量图形可以自由编辑。但手动移动后可能破坏模切机的自动对位精度，建议删除后重新用插件生成，而非手动调整。

小技巧

预设常用参数组合 如果经常处理相同规格的订单（如标准A4不干胶标签），可以在第一次设置好边距、标记点大小等参数后，记录这组数值。下次使用时直接输入，避免重复调试。插件界面未提供保存预设功能，建议用记事本记录常用参数组合。

利用"仅选中的"模式精确控制范围 当页面中有多个不同成品混排时，"当前页面"模式会在整个页面外围生成标记点，可能不符合实际需求。先框选需要添加标记的成品群组，再选择"仅选中的"模式，可以让标记点精确围绕该成品生成，实现分区模切的效果。

二维码内容简化 二维码内容建议只填写关键信息，如"订单号+材质+尺寸"的组合，避免过长字符串导致二维码图案过于密集。例如"20240615-PVC-100x80"比大段描述更实用，扫描后也便于人工核对。

总结

"定位切割马克点"插件通过参数化的方式，将模切和刻字所需的定位标记点生成过程标准化。核心使用流程为：选择设备类型与标记形状 → 设定作用范围 → 配置标记点选项与边距 → 选择分布方式 → 执行生成。关键参数包括四周边距（控制标记点外框）、标记点大小（影响设备识别）以及分布方式（决定数量或密度）。对于新手用户，建议从默认参数开始，在单页文档上测试效果，确认无误后再批量处理多页面或调整精细参数。
