内部填充
功能速览

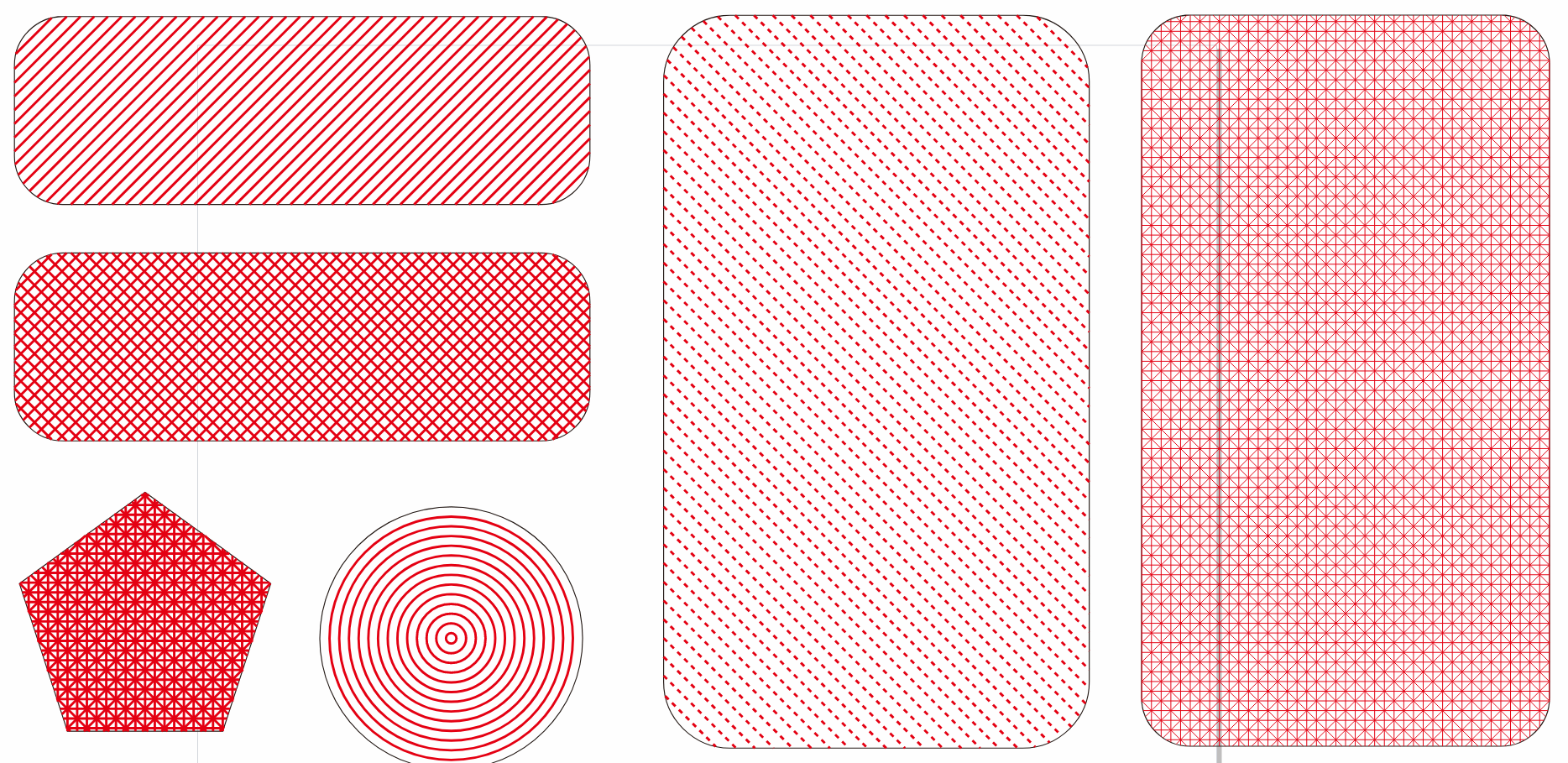

内部填充是一款适用于 CorelDRAW 的矢量图形内部线条填充、网格填充、纹理填充、刀线辅助生成插件，支持直线填充、井字网格填充、交叉斜线填充、米字填充、同心轮廓填充、虚线填充等多种样式，可设置旋转角度、元素间距、线条粗细、出血距离、尖角圆角处理、边缘切割，并支持自动群组或置入图框内部，适合包装刀模、镂空线条、底纹纹理、装饰网格、防伪线纹、异形图形内部填线、广告排版、标签设计、印刷辅助线、CorelDRAW 批量绘制内部线条等场景，可实现给选定的对象增加内部填充效果，可设置对象的旋转角度和填充间隙。
广告加工、CorelDRAW、CDR插件、广告店、图文店、设计师日常制图。
选定、广告、填充、对象、内部填充、插件、效果、增加、实现、内部、加工
下载安装超平面云插件客户端，在功能市场中添加此功能后使用。支持 7 天试用。
功能介绍
内部填充是一款适用于 CorelDRAW 的矢量图形内部线条填充、网格填充、纹理填充、刀线辅助生成插件，支持直线填充、井字网格填充、交叉斜线填充、米字填充、同心轮廓填充、虚线填充等多种样式，可设置旋转角度、元素间距、线条粗细、出血距离、尖角圆角处理、边缘切割，并支持自动群组或置入图框内部，适合包装刀模、镂空线条、底纹纹理、装饰网格、防伪线纹、异形图形内部填线、广告排版、标签设计、印刷辅助线、CorelDRAW 批量绘制内部线条等场景，可实现给选定的对象增加内部填充效果，可设置对象的旋转角度和填充间隙。
适用场景
包装刀模设计
在制作纸盒、礼盒等包装刀模时，经常需要在图形内部绘制等距的切割线或压痕线。使用本插件可以一键生成规则排列的直线填充，避免手动绘制时出现的间距不均问题。
镂空装饰图案
制作窗花、屏风、金属装饰板等需要规则镂空效果的设计时，可通过设置不同的旋转角度和间距，快速生成平行线阵列或交叉网格图案。
防伪底纹制作
部分票据、证书需要在特定区域填充细密的直线底纹。插件支持精确到毫米的间距控制，能够满足防伪印刷的精度要求。
操作步骤
第一步：准备图形
在 CorelDRAW 中绘制或导入一个封闭的矢量图形（如矩形、圆形或多边形）。确保该图形为闭合路径，否则插件无法正确计算填充范围。选中目标图形后，运行"内部填充"插件。
第二步：设置填充元素

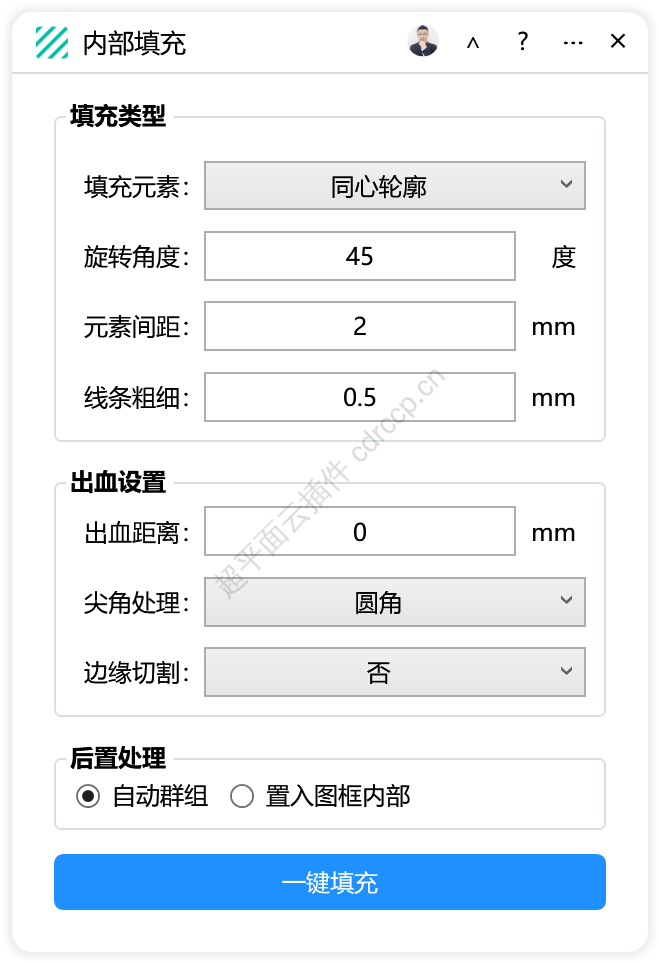

插件界面顶部为"填充元素"设置区域，支持直线填充、井字网格填充、交叉斜线填充、米字填充、同心轮廓填充、虚线填充等多种样式。
第三步：调整旋转角度
在"旋转角度"输入框中填入数值，单位为"度"。默认值为 90 度，表示填充直线呈水平方向排列。若需要垂直方向的填充线，可将角度改为 0 度；如需倾斜效果，可输入 45 度等其他角度值。
第四步：设定元素间距
在"元素间距"输入框中填入数值，单位为毫米（mm）。默认值为 10 mm，表示相邻两条填充线之间的距离为 10 毫米。间距数值越小，填充线越密集；数值越大，填充线越稀疏。根据实际设计需求调整，建议包装刀模常用 3-5 mm，装饰图案可适当加大。
第五步：配置出血距离
在第二组参数中，找到"出血距离"输入框，默认值为 0 mm。该参数控制填充线超出图形边缘的距离。若需要填充线与图形边界保持严格对齐，保持 0 即可；若需要填充线适当延伸至图形外部（如模拟印刷出血效果），可输入正值。
第六步：选择尖角处理方式
"尖角处理"下拉菜单提供两个选项："圆角"和"尖角"。该参数影响填充线在图形转角处的端点形状。选择"圆角"时，线端呈圆弧状；选择"尖角"时，线端保持锐角。包装设计中通常选用"尖角"以保证切割精度，装饰设计可选用"圆角"以获得柔和视觉效果。
第七步：确认边缘切割
"边缘切割"下拉菜单提供"是"和"否"两个选项。选择"是"时，插件会自动裁剪超出图形边界的填充线部分，使所有线条严格限制在图形内部；选择"否"时，填充线将保持完整长度，可能延伸至图形外部。大多数情况下建议保持"是"的默认选择。
第八步：执行填充
确认所有参数设置无误后，点击界面底部的"一键填充"按钮。插件将根据设定参数自动生成填充线，并添加到当前页面中。生成完成后，可在 CorelDRAW 中对结果进行进一步的编辑或调整。
参数说明
| 参数名称 | 默认值 | 单位/选项 | 功能说明 |
|---|---|---|---|
| 填充元素 | 直线 | 直线 | 选择填充线的类型，当前仅支持直线 |
| 旋转角度 | 90 | 度 | 控制填充线的倾斜角度，0 为垂直，90 为水平 |
| 元素间距 | 10 | mm | 相邻填充线之间的距离 |
| 出血距离 | 0 | mm | 填充线超出图形边缘的延伸距离 |
| 尖角处理 | — | 圆角 / 尖角 | 填充线端点处的形状处理方式 |
| 边缘切割 | — | 是 / 否 | 是否裁剪超出图形边界的填充线部分 |
常见问题
Q1：点击"一键填充"后没有反应，也没有生成任何线条？
答：首先检查 CorelDRAW 中是否已选中一个封闭的矢量图形。插件需要基于闭合路径计算填充范围，如果选中的是开放路径、多个分离对象或未选中任何对象，插件可能无法正常执行。另外，请确认图形没有过于复杂的嵌套结构，建议先用简单图形（如矩形）测试。
Q2：生成的填充线角度与预期不符？
答：旋转角度的基准方向可能与你理解的不同。90 度表示填充线呈水平方向（与页面底边平行），0 度表示垂直方向（与页面侧边平行）。如需对角线填充，可尝试 45 度或 135 度。修改角度后建议重新点击"一键填充"查看效果。
Q3：填充线间距看起来不均匀？
答：请检查原始图形是否存在节点过多或路径变形的情况。插件按照数学等距计算线条位置，但如果图形边界本身不规则（如手绘曲线），视觉上的间距可能因边界截断而显得不均。此外，确认"元素间距"输入的是纯数字，不要包含单位或其他字符。
Q4：如何制作交叉网格的填充效果？
答：当前插件版本单次执行仅生成单一方向的平行线阵列。如需交叉网格，可先设置一个角度（如 0 度）执行一次填充，再设置另一个角度（如 90 度）对同一图形执行第二次填充。两次生成的线条组合即可形成网格。注意第二次执行前，建议将第一次生成的线条群组或移动到其他图层，避免误选。
Q5："出血距离"设置为正值后，填充线超出了页面范围？
答：这是正常现象。出血距离的作用就是让填充线延伸至图形边界之外。如果延伸部分超出了页面可打印区域，在 CorelDRAW 中会以虚线标示。如需限制在页面内，可将出血距离改回 0，或在生成后手动裁剪多余部分。
小技巧
快速预览不同角度效果
在调整旋转角度时，不必每次点击按钮后等待完整生成。可以先用较大的间距值（如 50 mm）快速生成稀疏的填充线，观察角度方向是否正确，确认后再调回实际需要的间距执行正式填充。这样能节省反复生成密集线条的等待时间。
利用出血距离制作无缝图案
当多个图形并排排列需要连续纹理时，可将相邻图形的出血距离设置为间距值的一半。这样相邻图形边界处的填充线会自然衔接，避免出现线条中断或双倍间距的视觉断层。此方法适用于制作大面积规则底纹。
配合 CorelDRAW 图层管理
建议在执行填充前，为目标图形单独创建一个图层（如命名为"填充线"），并在插件生成后将结果锁定。原始图形保留在底层作为参考，填充线置于上层。后续如需修改参数，可以隐藏或删除填充线图层，重新对原始图形执行插件操作，避免对象混乱。
总结
"内部填充"插件通过参数化的方式，将 CorelDRAW 中繁琐的手动填充线绘制简化为几步设置。核心要点包括：确保操作对象为封闭图形、正确理解旋转角度的方向定义、根据用途选择合适的间距与出血参数、合理利用边缘切割控制输出范围。对于需要批量制作规则填充效果的设计任务，该插件能够减少重复劳动，提升线条排列的精确度。建议新手先从默认参数开始尝试，熟悉各选项的作用后再根据具体项目需求进行调整。

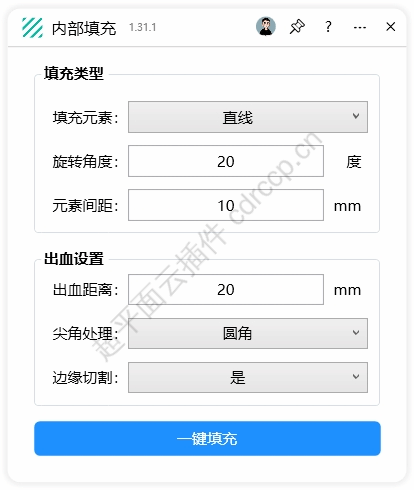

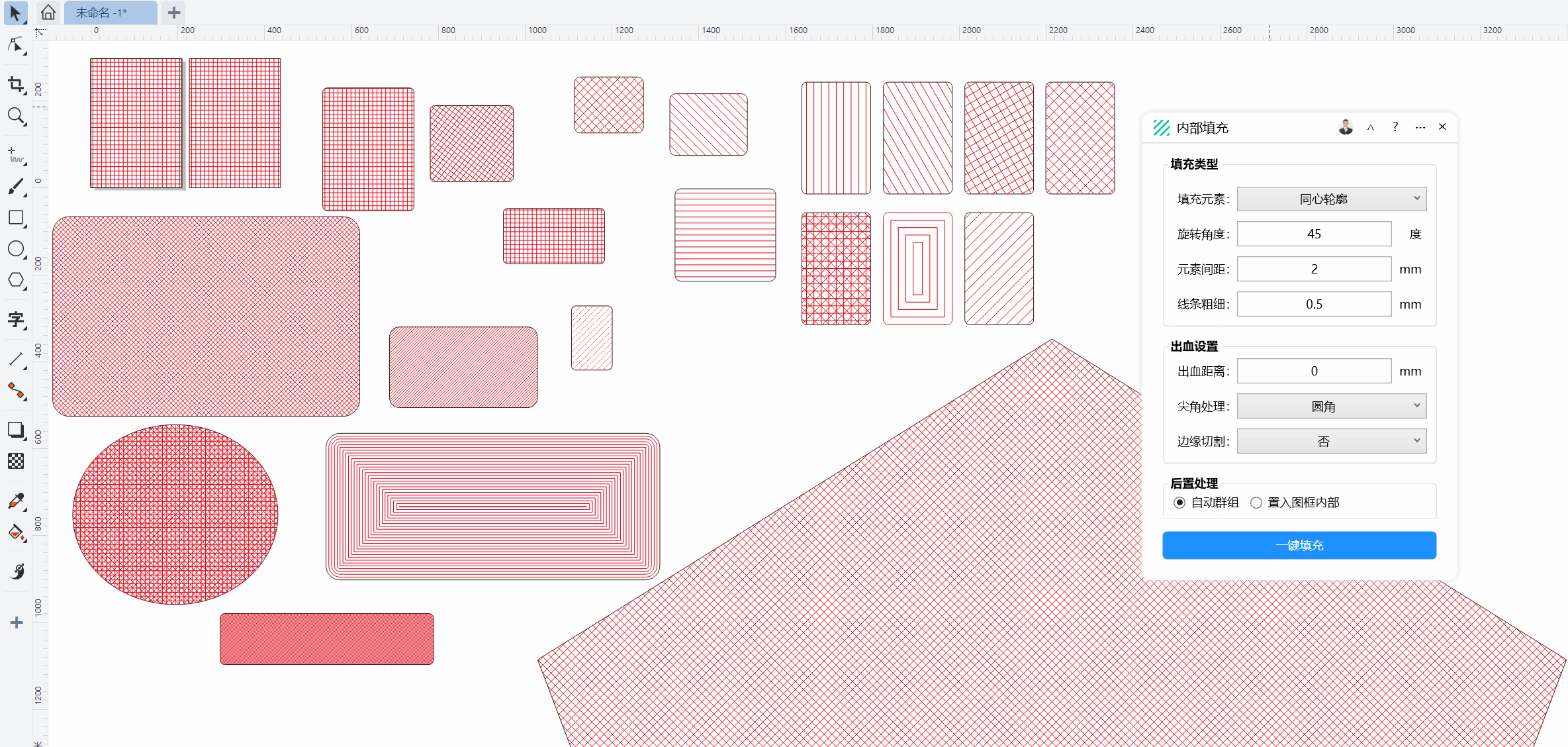

界面预览
