冲孔板生成器
功能介绍
冲孔板生成器是一款用于在 CorelDRAW 中自动生成冲孔板图案的插件。它可以根据用户选定的外框容器，按照指定参数批量生成圆孔、方孔、矩形孔等多种孔型，并支持矩阵、交错、蜂窝等多种排列方式以及尺寸变化效果。该插件适合需要在广告制作、装饰设计、工业设计等领域快速制作冲孔板效果的新手用户使用，可根据选中的容器外框尺寸生成参数化冲孔板，支持圆孔、方孔、矩形孔和圆角矩形孔，可设置上下左右留白、孔径范围、水平/垂直间距、矩阵/交错/蜂窝排列方式，并提供固定、随机、星空消散、中心渐变等尺寸变化效果，自动生成可编辑矢量孔位并支持结果群组。
适用场景
广告牌与门头招牌设计：制作金属冲孔板发光字底板时，可以用该插件快速生成规则的孔洞排列，省去手动复制排列的繁琐操作。
装饰屏风与隔断设计：在设计镂空屏风、金属隔断时，可以通过不同的孔型、排列模式和渐变尺寸效果，生成富有节奏感的图案。
产品外壳与工业设计：为音箱面板、机箱外壳、灯具罩等产品设计散热孔或装饰孔时，可以利用参数化控制快速得到精确的冲孔效果。
操作步骤
第一步：准备容器外框
打开插件前，需要先在 CorelDRAW 页面中绘制一个闭合图形作为冲孔板的外框容器，例如矩形、圆形或多边形。然后使用选择工具单独选中这一个对象，再运行插件。如果选中了多个对象或没有选中任何对象，插件会提示"生成前请只选中一个容器外框对象"。
第二步：设置留白边距
插件界面最上方是"容器外框"区域，这里需要设置冲孔板四边的留白距离。左留白、右留白、上留白、下留白默认均为 10 mm。留白是指孔洞排列区域与容器外框边缘之间的距离，四边可以设置不同数值。需要注意的是，如果四边留白总和超过了容器本身的尺寸，插件会提示"留白边距过大，内部可生成区域为空"，此时需要减小留白数值或换一个更大的容器。
第三步：选择孔型并设置尺寸
在"孔型设置"区域，首先需要选择孔型。插件提供了五种选项：圆孔、方孔、矩形孔、圆角矩形、选中对象。前四种为内置孔型，选择后需要设置最小和最大尺寸，默认分别为 3 mm 和 8 mm。
- 圆孔：生成圆形孔洞，只需控制直径范围。
- 方孔：生成正方形孔洞。
- 矩形孔：生成长方形孔洞，长宽比例由"矩形比例"控制，默认 1.5。
- 圆角矩形：生成带圆角的矩形孔洞，圆角半径由"圆角"参数控制，默认 1 mm。

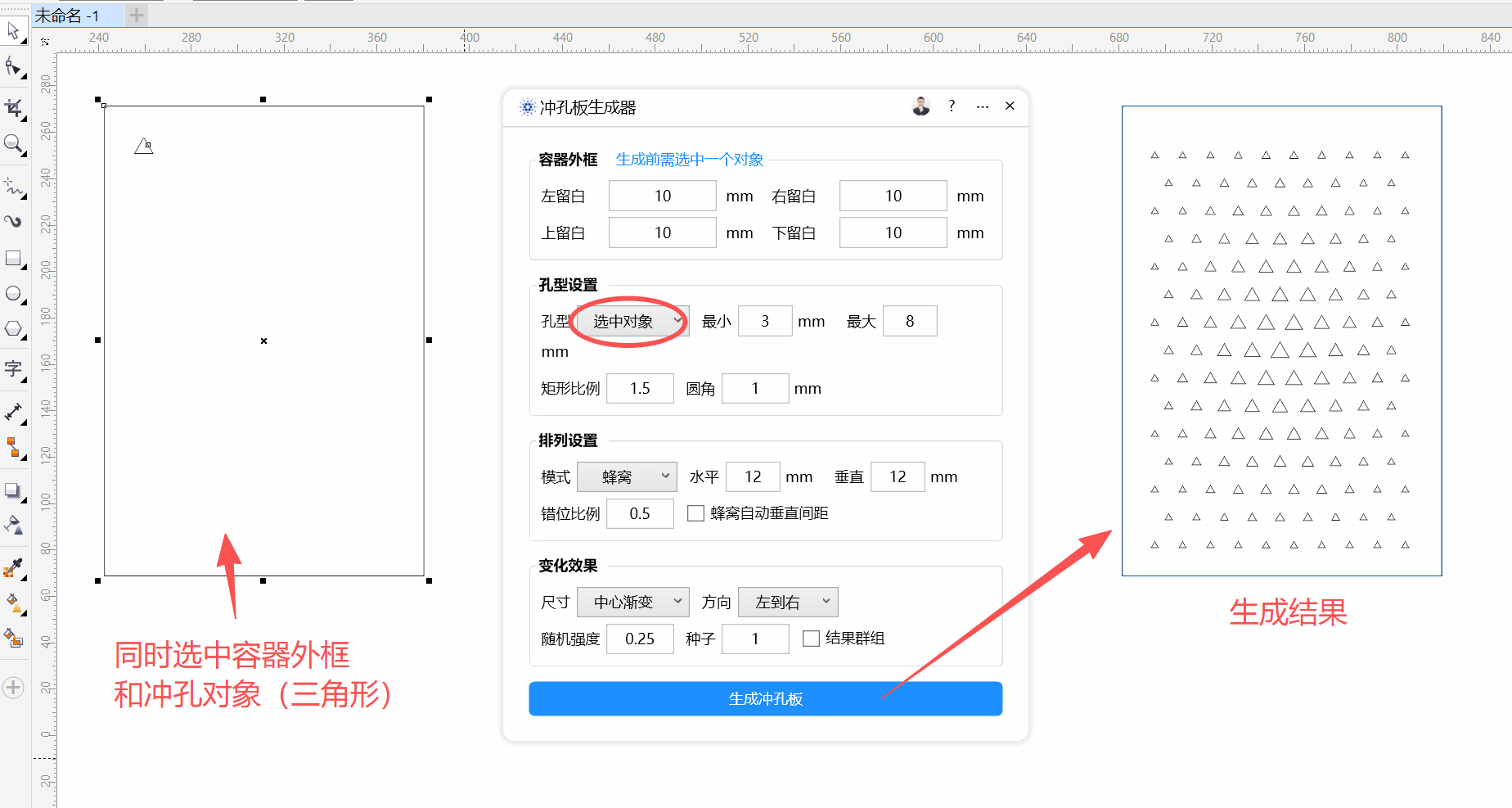

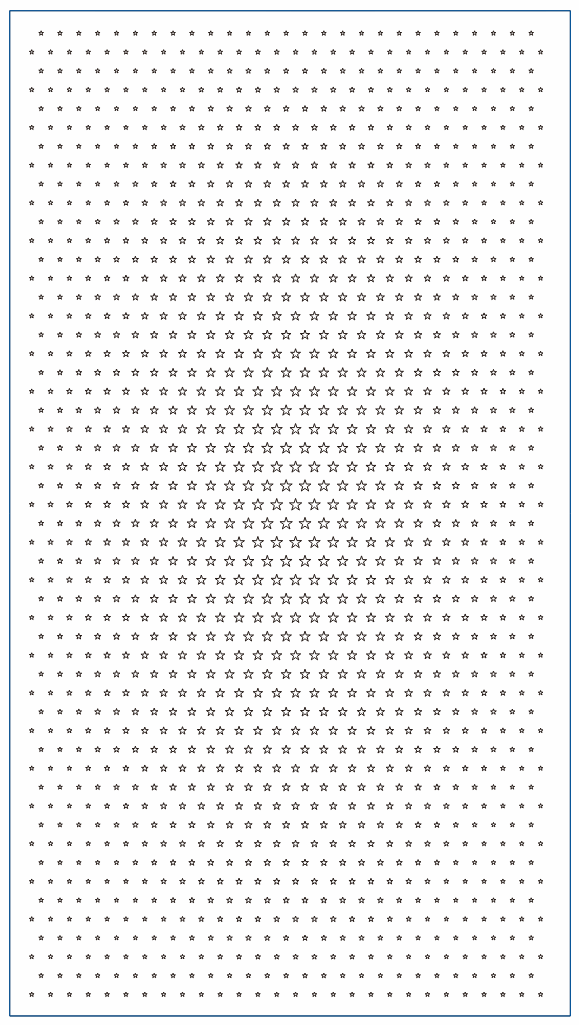

- 选中对象：使用用户自己绘制的图形作为孔洞模板，选择此项时需要同时选中容器外框和一个模板对象。
第四步：设置排列方式

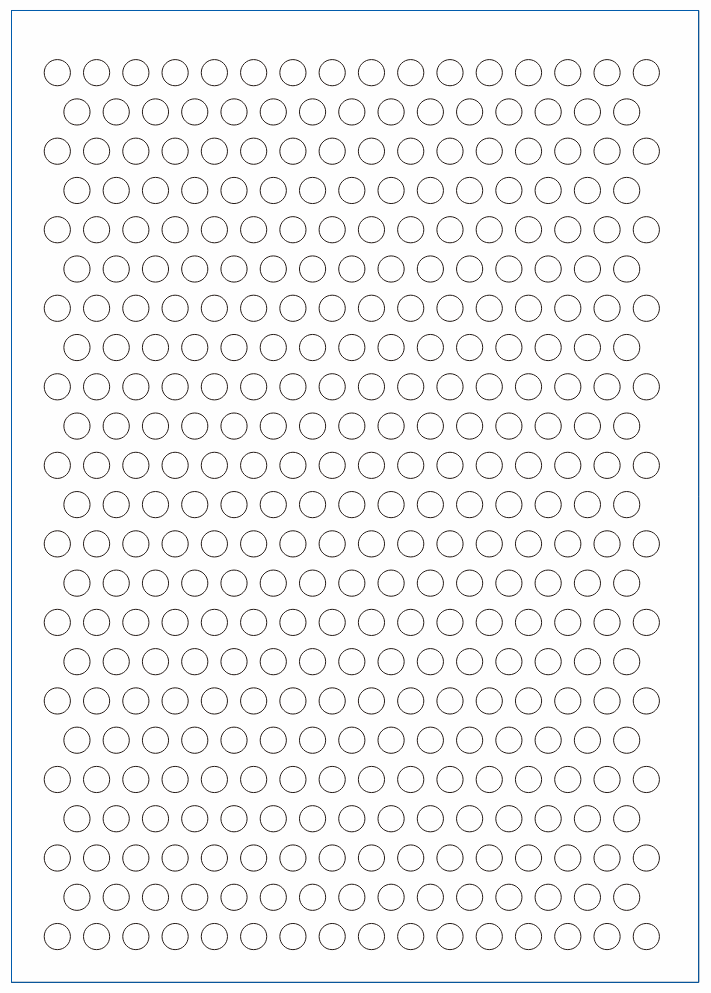

在"排列设置"区域，选择孔洞的排列模式。矩阵模式为标准横竖对齐排列；交错模式为每行错开排列，错位幅度由"错位比例"控制；蜂窝模式为六边形蜂窝状紧密排列，勾选"蜂窝自动垂直间距"后垂直间距会自动调整以达到蜂窝效果。水平间距和垂直间距默认均为 12 mm，分别控制孔洞之间的横向和纵向距离。
第五步：设置变化效果

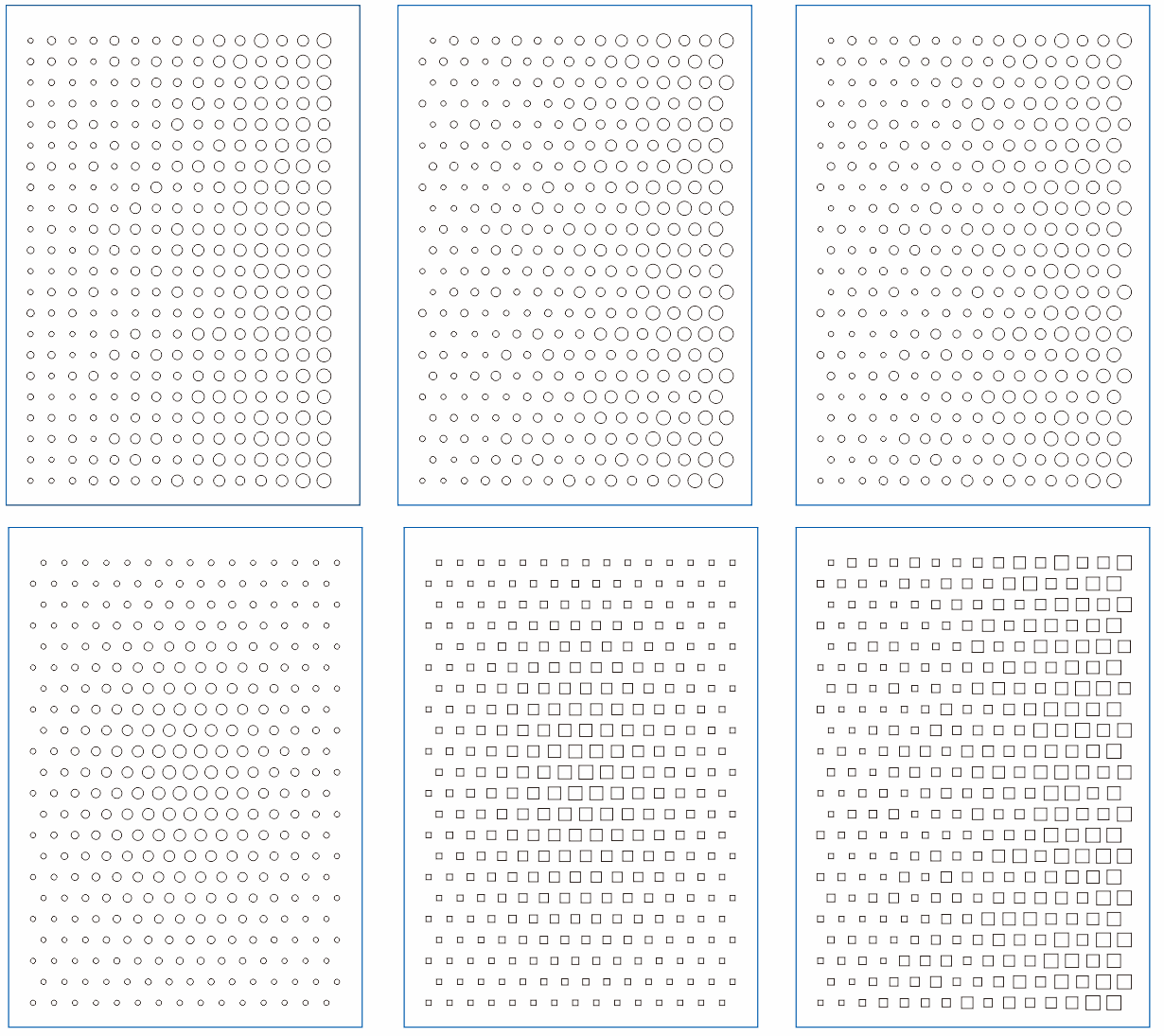

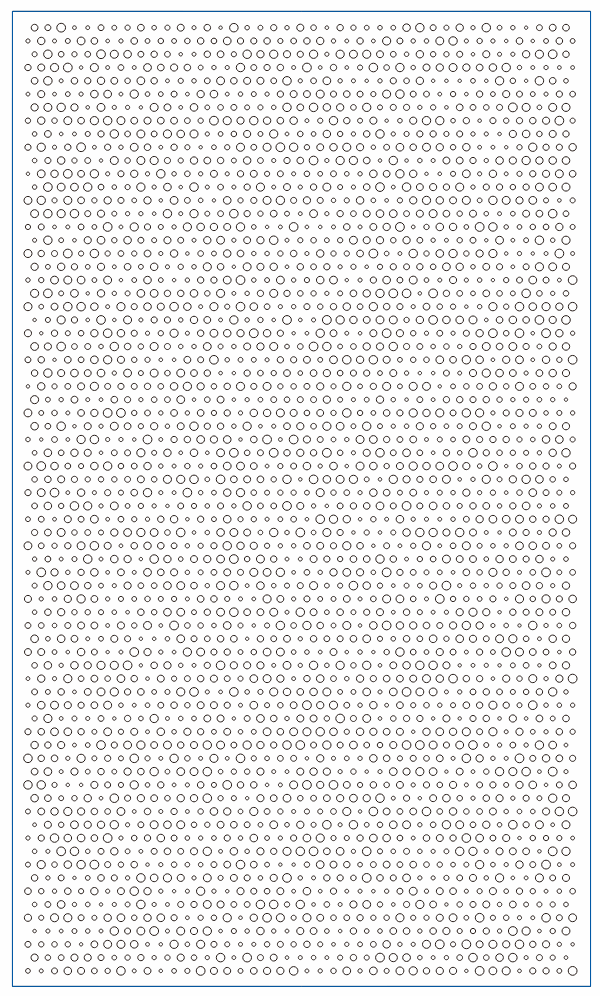

在"变化效果"区域，可以控制孔洞尺寸的变化规律。"尺寸"选项包括固定尺寸、随机尺寸、星空消散、中心渐变四种。"方向"选项包括左到右、右到左、下到上、上到下、中心向外五种，用于控制渐变效果的方向。"随机强度"默认 0.25，用于控制随机变化的剧烈程度，有效范围为 0 到 1。"种子"默认 1，用于固定随机效果，方便重复生成相同图案。勾选"结果群组"后，生成的所有孔洞会自动组合为一个群组，默认已勾选。
第六步：点击生成
设置完成后，点击界面底部的"生成冲孔板"按钮。插件会根据当前参数在容器内部生成孔洞。如果当前参数导致没有生成任何孔洞，插件会提示"当前参数没有生成任何孔，请减小孔尺寸、间距或留白"。
参数说明
| 参数区域 | 参数名称 | 默认值 | 说明 |
|---|---|---|---|
| 容器外框 | 左留白 | 10 mm | 孔洞区域距离容器左边界的距离 |
| 容器外框 | 右留白 | 10 mm | 孔洞区域距离容器右边界的距离 |
| 容器外框 | 上留白 | 10 mm | 孔洞区域距离容器上边界的距离 |
| 容器外框 | 下留白 | 10 mm | 孔洞区域距离容器下边界的距离 |
| 孔型设置 | 孔型 | 圆孔 | 可选圆孔、方孔、矩形孔、圆角矩形、选中对象 |
| 孔型设置 | 最小 | 3 mm | 孔洞的最小尺寸 |
| 孔型设置 | 最大 | 8 mm | 孔洞的最大尺寸 |
| 孔型设置 | 矩形比例 | 1.5 | 矩形孔的长宽比例 |
| 孔型设置 | 圆角 | 1 mm | 圆角矩形孔的圆角半径 |
| 排列设置 | 模式 | 矩阵 | 可选矩阵、交错、蜂窝 |
| 排列设置 | 水平 | 12 mm | 孔洞之间的水平间距 |
| 排列设置 | 垂直 | 12 mm | 孔洞之间的垂直间距 |
| 排列设置 | 错位比例 | 0.5 | 交错模式下的错位幅度，范围 0 到 1 |
| 排列设置 | 蜂窝自动垂直间距 | 未勾选 | 蜂窝模式下自动调整垂直间距 |
| 变化效果 | 尺寸 | 固定尺寸 | 可选固定尺寸、随机尺寸、星空消散、中心渐变 |
| 变化效果 | 方向 | 左到右 | 渐变变化的方向 |
| 变化效果 | 随机强度 | 0.25 | 随机变化的强度，范围 0 到 1 |
| 变化效果 | 种子 | 1 | 随机种子，相同种子可复现相同效果 |
| 变化效果 | 结果群组 | 勾选 | 生成后将所有孔洞组合为一个群组 |
常见问题
Q1：插件提示"生成前请只选中一个容器外框对象"是什么意思？
答：这表示你当前的选择状态不符合要求。如果使用的是内置孔型（圆孔、方孔、矩形孔、圆角矩形），生成前只需要在 CorelDRAW 页面中选中一个作为容器的闭合对象即可。如果选中了多个对象、没有选中对象，或者选中的对象不是有效的闭合图形，都会出现这个提示。
Q2：我想用自己画的图形作为孔洞，应该怎么操作？
答：需要将"孔型"设置为"选中对象"，然后同时选中两个对象：一个是作为容器外框的闭合图形，另一个是你自己绘制的模板图形。选择方式是按住 Shift 键依次点击两个对象，或者框选。如果只选中了一个对象，插件会提示"孔型选择'选中对象'时，请同时选中容器外框和一个模板对象"。
Q3：为什么点击生成后提示"留白边距过大，内部可生成区域为空"？
答：这是因为容器外框的尺寸减去四边留白后，中间剩余区域太小，无法容纳任何孔洞。例如一个宽 30 mm、高 20 mm 的矩形，如果左右留白各 10 mm，上下留白各 10 mm，那么中间剩余区域为 10 mm × 0 mm，就没有空间生成孔洞了。解决方法是减小留白数值，或者使用更大的容器。
Q4：随机强度和错位比例应该输入什么范围的数值？
答：随机强度和错位比例都只能在 0 到 1 之间输入。随机强度越接近 0，孔洞尺寸变化越平缓；越接近 1，变化越剧烈。错位比例越接近 0，交错排列越接近对齐；越接近 1，错位越明显。如果输入了超出范围的数值，插件会分别提示"随机强度请输入 0 到 1 之间的数值"或"错位比例请输入 0 到 1 之间的数值"。
Q5：生成后孔洞数量太少或者没有孔洞，怎么调整？
答：可以尝试以下几种方法：减小"最小"和"最大"孔洞尺寸；减小"水平"和"垂直"间距；减小四边留白；换一个更大的容器外框。如果调整后仍然没有生成孔洞，插件会提示"当前参数没有生成任何孔，请减小孔尺寸、间距或留白"。
小技巧
用"种子"复现相同效果：当你使用随机尺寸或星空消散等效果时，如果某个随机结果比较满意，可以记住当前的"种子"数值。下次使用相同参数和相同种子，可以生成完全一致的孔洞图案。
蜂窝模式配合自动垂直间距：选择蜂窝排列模式后，建议勾选"蜂窝自动垂直间距"。这样插件会自动计算合适的垂直间距，使孔洞呈现标准的六边形蜂窝紧密排列，避免出现排列不整齐的情况。

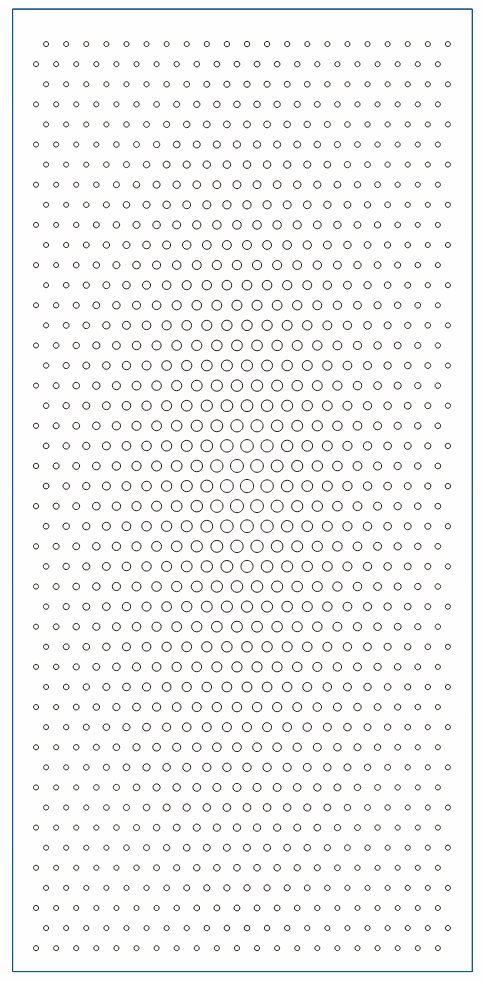

中心渐变适合制作聚焦效果：如果需要制作中间孔洞大、四周孔洞小的视觉聚焦效果，可以将"尺寸"设为"中心渐变"，"方向"设为"中心向外"，同时将"最小"设小、"最大"设大。这样生成的冲孔板会自然形成视觉中心。
总结
冲孔板生成器是一款参数化的 CorelDRAW 插件，核心功能是在指定容器内自动生成多种孔型、多种排列方式的冲孔图案。使用时需要先选中一个容器外框，依次设置留白、孔型、排列和变化效果参数，最后点击生成。新手用户需要特别注意选择对象的数量要求、留白与容器尺寸的匹配关系，以及随机强度和错位比例的数值范围。通过合理组合孔型、排列和变化效果，可以快速制作出适用于广告、装饰、工业产品等领域的冲孔板设计。

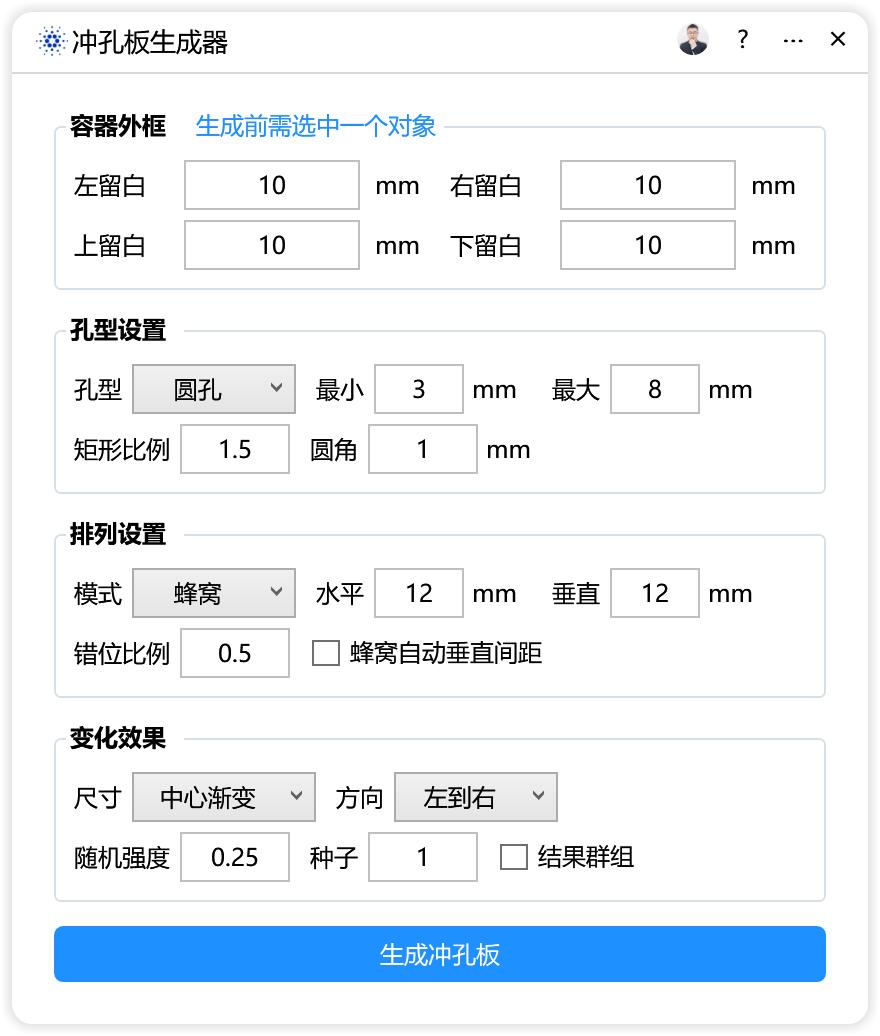

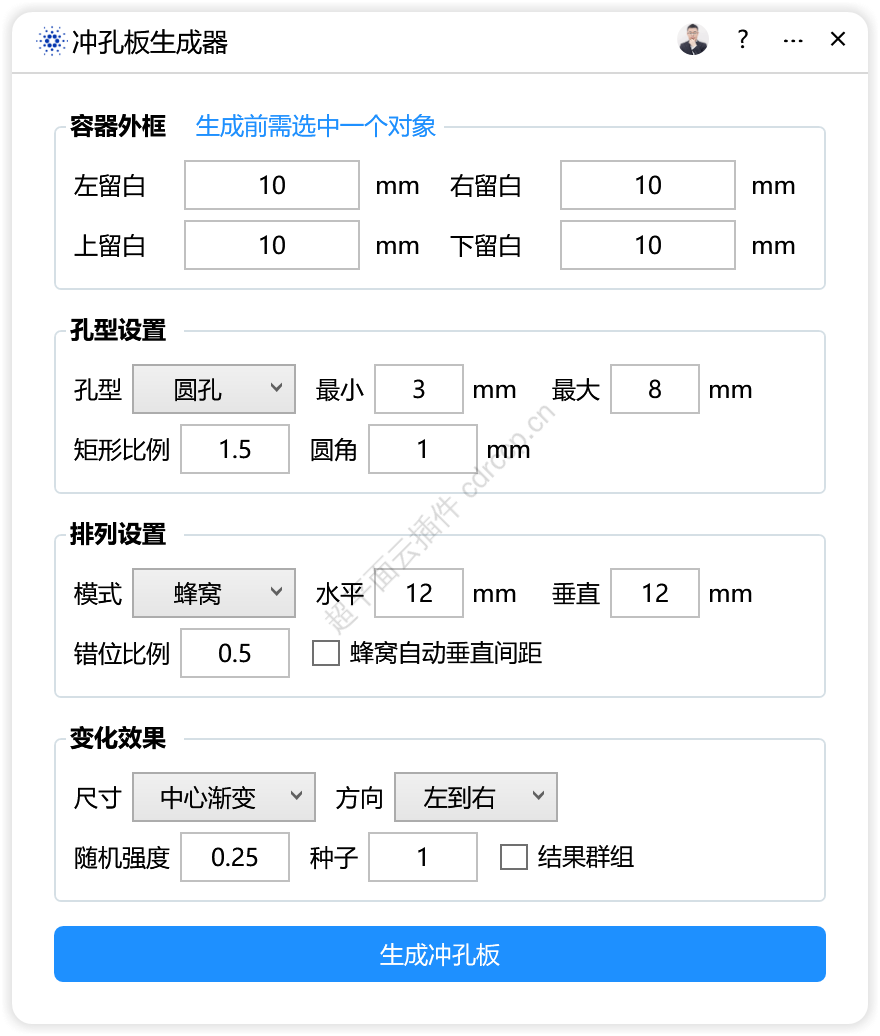

界面预览
