四角折弯
功能速览
四角折弯是一款用于 CorelDRAW 的自动化插件，主要功能是在矩形或圆形对象的四个角上生成折弯效果，并可选择添加角标标记。这款插件适合需要在包装设计、展示架制作或钣金加工等领域快速创建折弯示意图的平面设计师和工艺制图人员使用，无需手动绘制复杂的折弯路径，通过简单的参数设置即可一键生成，可通过设定折弯样式（方形、圆形等）一键批量创建对象的折弯口标记，提高操作效率。
广告加工、CorelDRAW、CDR插件、广告店、图文店、设计师日常制图。
广告加工、四角折弯
下载安装超平面云插件客户端，在功能市场中添加此功能后使用。支持 7 天试用。
功能介绍
四角折弯是一款用于 CorelDRAW 的自动化插件，主要功能是在矩形或圆形对象的四个角上生成折弯效果，并可选择添加角标标记。这款插件适合需要在包装设计、展示架制作或钣金加工等领域快速创建折弯示意图的平面设计师和工艺制图人员使用，无需手动绘制复杂的折弯路径，通过简单的参数设置即可一键生成，可通过设定折弯样式（方形、圆形等）一键批量创建对象的折弯口标记，提高操作效率。
适用场景
包装纸盒设计
在制作各类包装盒的刀模图时，通常需要在纸板的四个角标注折弯位置。使用四角折弯插件可以快速生成标准的折弯示意，配合角标标记让印刷厂或后期加工人员清晰识别折叠位置，减少沟通成本。
展示架与展柜制作
亚克力展示架、纸质促销架等需要多次折弯成型的产品，在设计阶段就需要明确折弯角度和位置。插件生成的折弯图形可以直接用于工艺说明图，方便生产车间按图施工。
钣金加工示意图
虽然 CorelDRAW 不是专业的钣金设计软件，但对于一些简单的钣金件示意图制作，四角折弯插件可以帮助快速表达折弯意图，作为初步方案与客户确认或用于报价参考。
操作步骤
第一步：打开插件窗口

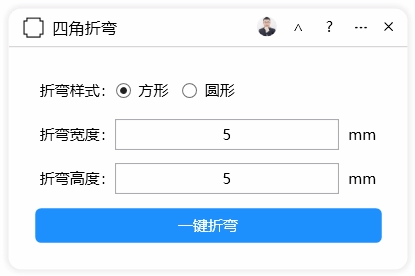

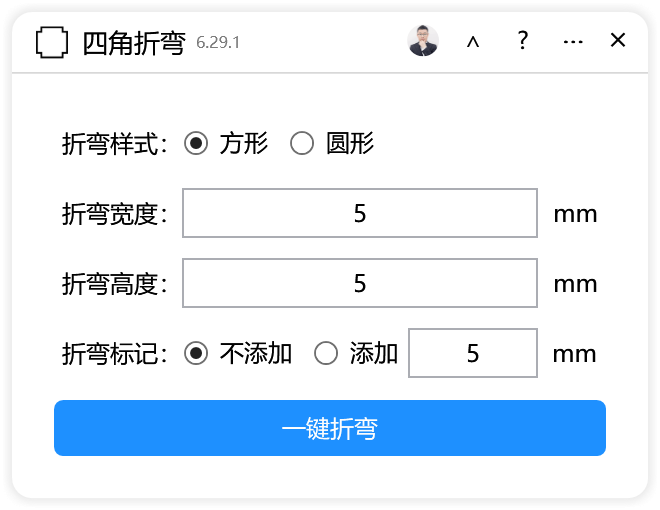

在 CorelDRAW 中选中需要添加折弯效果的对象后，运行四角折弯插件。插件窗口标题显示为"云插件"，界面分为【主要设置】区域和操作按钮区域。
第二步：选择折弯形状类型
在【主要设置】区域的上部，有两个互斥选项：
- 方形：生成直角折弯效果，适合纸盒、纸箱等直角转折的场景
- 圆形：生成圆弧过渡的折弯效果，适合需要柔和过渡的特殊设计
默认选中"方形"，根据实际设计需求点击对应的单选按钮切换。
第三步：设置折弯尺寸
选择形状类型后，需要设置折弯的具体尺寸参数：
- 宽度（对应 5）：输入折弯部分的水平宽度数值，默认值为 5
- 高度（对应 5）：输入折弯部分的垂直高度数值，默认值为 5
这两个数值的单位与 CorelDRAW 当前文档的单位设置一致。如果文档单位是毫米，则输入 5 表示 5 毫米；如果是英寸，则表示 5 英寸。
第四步：选择是否添加角标
在尺寸设置下方，有两个关于角标标记的互斥选项：
- 不添加：仅在对象四角生成折弯图形，不附加额外标记
- 添加：在折弯位置添加角标标记线，默认选中此项
建议初次使用时保持"添加"选中状态，这样可以获得更完整的工艺示意效果。
第五步：设置角标长度
如果选择了"添加"角标，需要设置角标标记线的长度：
- 长度（对应 5）：输入角标线的延伸长度，默认值为 5
角标线的作用是指示折弯的具体位置和方向，长度应根据对象整体尺寸合理设置，避免过长影响美观或过短难以识别。

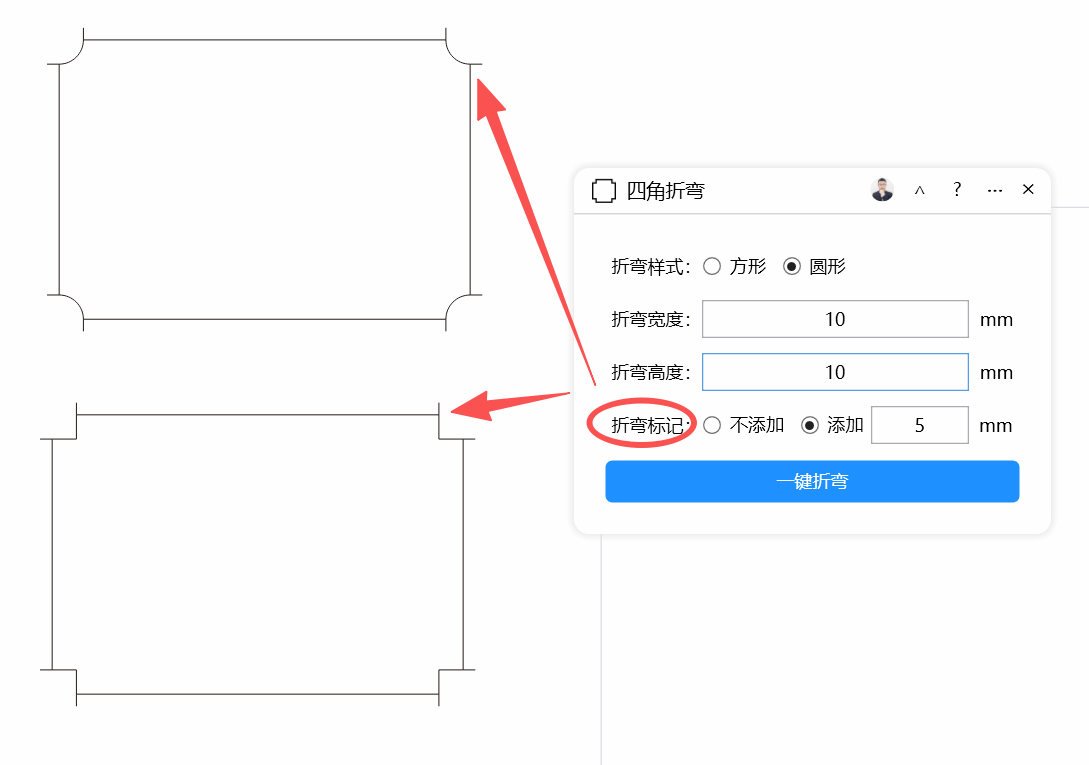

第六步：执行一键折弯
完成以上所有参数设置后，点击界面底部的【一键折弯】按钮。插件会自动在当前选中的对象四角生成对应的折弯效果，并根据设置添加或省略角标标记。
参数说明
| 参数名称 | 对应界面元素 | 默认值 | 说明 |
|---|---|---|---|
| 形状类型 | 方形 / 圆形（单选按钮） | 方形 | 决定折弯处的几何形态，方形为直角转折，圆形为圆弧过渡 |
| 折弯宽度 | 5（文本框） | 5 | 折弯部分在水平方向的延伸尺寸 |
| 折弯高度 | 5（文本框） | 5 | 折弯部分在垂直方向的延伸尺寸 |
| 角标开关 | 不添加 / 添加（单选按钮） | 添加 | 控制是否在折弯位置生成指示标记线 |
| 角标长度 | 5（文本框） | 5 | 角标标记线从折弯点向外延伸的长度 |
常见问题
Q1：点击"一键折弯"后没有反应，是怎么回事？
答：首先请确认在运行插件前已经在 CorelDRAW 中选中了至少一个对象。插件需要对现有对象进行操作，如果没有选中任何对象，插件可能无法执行或提示错误。另外，请检查选中的是否为矢量图形对象，部分特殊对象类型（如位图、群组中的子对象等）可能需要先转曲或解组。
Q2：生成的折弯尺寸和预期不符，如何调整？
答：插件中的宽度、高度参数使用的是 CorelDRAW 当前文档的默认单位。如果文档单位设置为英寸而您按毫米理解，就会出现数值偏差。建议在使用插件前，通过 CorelDRAW 的【布局】→【页面设置】确认当前文档单位，或在输入数值时直接带上单位后缀（如"5mm"）进行明确指定。
Q3：角标标记和折弯图形重叠或位置不对，怎么解决？
答：这种情况通常是由于折弯宽度/高度与角标长度设置比例不当导致的。如果角标长度过长，可能会与折弯图形产生视觉上的重叠冲突。建议将角标长度设置为折弯宽度或高度的 0.5~1 倍之间，或根据实际输出比例进行微调。也可以先选择"不添加"角标生成折弯图形，确认位置正确后再单独添加标记。
Q4：可以同时给多个对象添加折弯效果吗？
答：根据插件的设计逻辑，建议一次只对一个对象执行折弯操作。如果选中了多个对象，插件可能只对其中第一个有效对象进行处理，或者因对象类型不一致而产生意外结果。如需为多个相同规格的对象添加折弯，建议先为一个对象设置好参数并生成效果，确认无误后再对其他对象重复操作。
Q5：圆形折弯和方形折弯在实际效果上有什么区别？
答：方形折弯在四角生成的是直角转折路径，折弯处呈现 90 度转角，适用于大多数标准纸盒、纸箱的折叠示意。圆形折弯则在转角处生成圆弧过渡，折弯路径为平滑曲线，适用于需要表达圆角折叠或特殊工艺要求的场景。选择哪种类型应根据实际生产工艺和客户的具体要求来决定。
小技巧
提前规划好出血和刀模线
在使用四角折弯插件前，建议先完成包装设计的出血设置和刀模线绘制。折弯效果应基于最终的成品尺寸生成，如果后续大幅调整对象尺寸，已生成的折弯图形不会自动跟随变化，需要删除后重新执行插件。
将常用参数保存为工作模板
如果您经常处理相同规格的包装盒（如标准飞机盒、天地盖等），可以记录下一组常用的宽度、高度、角标长度数值。在接到同类项目时直接输入这些数值，无需每次重新计算，能够提升工作效率。
结合图层管理使用
建议在 CorelDRAW 中为折弯效果和角标标记单独建立一个图层（如命名为"折弯示意"），与正式的设计稿、刀模线图层分开。这样在输出印刷文件时，可以方便地隐藏或删除折弯示意图层，避免将加工标记误印到成品上。
总结
四角折弯插件通过简洁的参数界面，将 CorelDRAW 中繁琐的手动折弯绘制过程简化为几步设置和一键生成。核心要点包括：根据工艺需求选择方形或圆形折弯类型，合理设置宽度、高度尺寸，按需添加角标标记并控制其长度。使用时需注意文档单位的一致性，并保持选中有效对象后再执行操作。对于包装设计、展示架制作等需要频繁表达折弯意图的工作场景，这款插件能够有效减少重复劳动，提升制图效率。

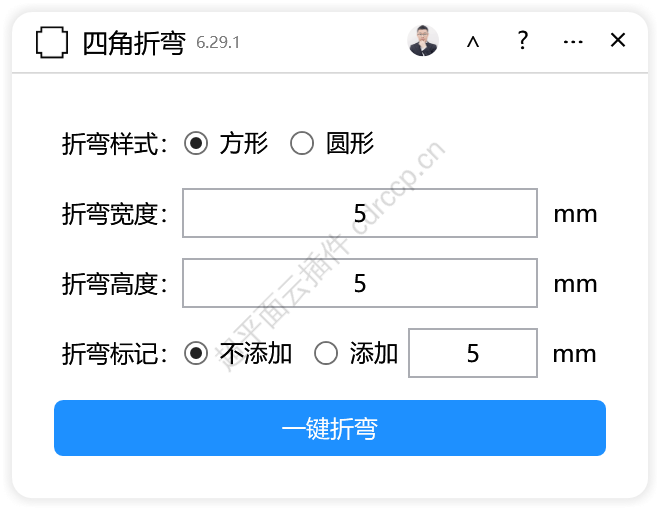

界面预览
