发光字焊架
功能速览
发光字焊架是一款用于 CorelDRAW 的辅助设计插件，主要帮助广告制作行业的用户快速为发光字添加金属焊架结构和尺寸标注。它适合发光字制作、标识标牌加工等场景下的设计人员使用，能够根据文字轮廓自动生成支撑框架，可自定义管径、支撑高度等参数，一键生成发光字背架焊接示意图，同步实时计算框架、支腿、斜撑等全部材料的详细用量清单，减少手动绘制焊架的重复劳动。
广告加工、CorelDRAW、CDR插件、广告店、图文店、设计师日常制图。
广告加工、发光字焊架
下载安装超平面云插件客户端，在功能市场中添加此功能后使用。支持 7 天试用。
功能介绍
发光字焊架是一款用于 CorelDRAW 的辅助设计插件，主要帮助广告制作行业的用户快速为发光字添加金属焊架结构和尺寸标注。它适合发光字制作、标识标牌加工等场景下的设计人员使用，能够根据文字轮廓自动生成支撑框架，可自定义管径、支撑高度等参数，一键生成发光字背架焊接示意图，同步实时计算框架、支腿、斜撑等全部材料的详细用量清单，减少手动绘制焊架的重复劳动。
适用场景
发光字金属焊架制作
在户外广告字、门头招牌等发光字制作过程中，需要在字壳背面焊接金属骨架用于固定LED模组和支撑结构。本插件可以根据文字轮廓自动生成横撑、竖撑等焊架结构，替代传统的手动绘制方式。
加工图纸标注
插件支持一键添加标注功能，可以将焊架的关键尺寸参数直接标注在图纸上，方便车间加工人员按图施工，减少因尺寸沟通不清导致的加工错误。
批量标准化生产
对于需要批量制作相似规格发光字的订单，通过设置统一的焊架参数，可以保证不同文字焊架规格的一致性，便于后续的材料采购和焊接作业。
操作步骤
第一步：选中目标文字
在 CorelDRAW 文档中，先选中需要添加焊架的文字对象。确保文字已经完成转曲操作，或者使用的是已经转换为曲线的图形对象。
第二步：打开插件界面

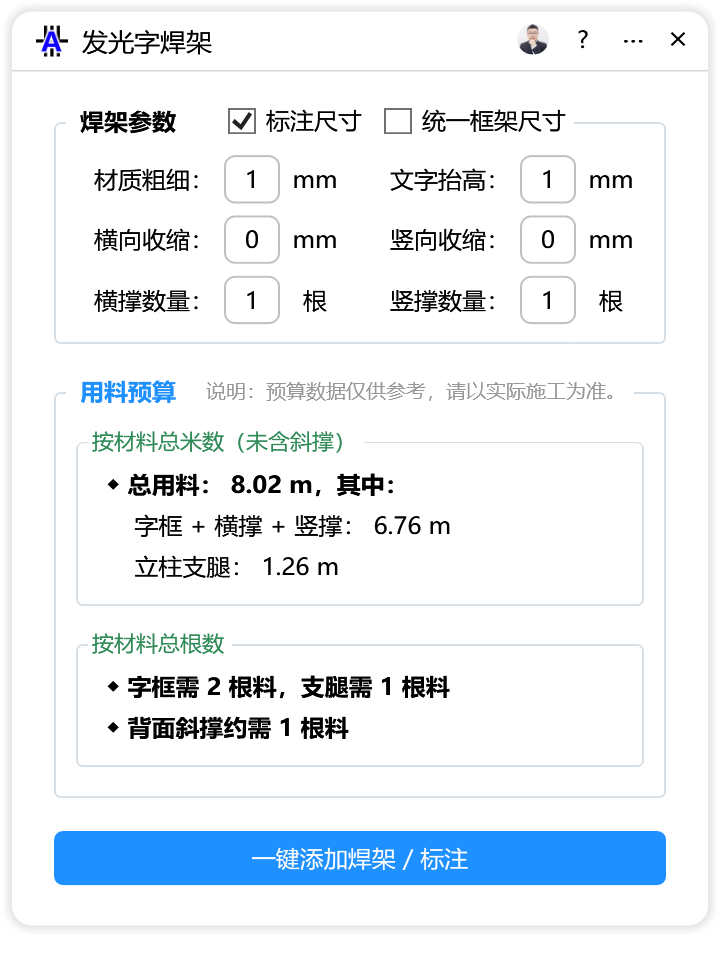

通过插件菜单或工具栏启动"发光字焊架"插件，此时会弹出标题为"云插件"的设置窗口。
第三步：设置焊架参数
在【焊架参数】区域，按照实际需要填写各项数值。参数填写时需注意单位要求，所有尺寸类参数单位为毫米（mm），数量类参数单位为根。
第四步：执行生成操作
确认参数无误后，点击界面底部的【一键添加焊架 / 标注】按钮，插件将自动根据当前选中对象的轮廓生成焊架结构并添加标注。
第五步：检查结果
生成完成后，在 CorelDRAW 页面中查看焊架和标注的位置是否合适。如需调整，可以撤销操作后修改参数重新生成。
参数说明
| 参数名称 | 输入控件 | 默认值 | 单位 | 填写要求 | 功能说明 |
|---|---|---|---|---|---|
| 材质粗细 | 文本框 | 2 | mm | 必须为正数 | 设置焊架所用金属管材的直径或粗细尺寸 |
| 文字抬高 | 文本框 | 2 | mm | 必须为非负数 | 设置焊架整体相对于文字底面的抬高距离 |
| 横向收缩 | 文本框 | 0 | mm | 必须为非负数 | 设置焊架横向边框相对于文字轮廓向内侧收缩的距离 |
| 竖向收缩 | 文本框 | 0 | mm | 必须为非负数 | 设置焊架竖向边框相对于文字轮廓向内侧收缩的距离 |
| 横撑数量 | 文本框 | 1 | 根 | 必须为非负整数 | 设置焊架内部横向支撑条的数量 |
| 竖撑数量 | 文本框 | 1 | 根 | 必须为非负整数 | 设置焊架内部竖向支撑条的数量 |
参数填写注意事项：
- "材质粗细"关系到焊架线条的显示粗细，需根据实际使用的方管或圆管规格填写
- "横向收缩"和"竖向收缩"用于控制焊架外框与文字边缘的距离，避免焊架超出字壳范围
- "横撑数量"和"竖撑数量"设为0时，表示不生成该方向的内部支撑
常见问题
Q1：点击按钮后提示"材质粗细必须为正数"怎么办？
答：这说明当前"材质粗细"输入框中的数值不符合要求。请检查该参数是否填写了0、负数或空值。材质粗细必须填写大于0的数字，例如2、2.5等。如果使用的是中文输入法输入了全角数字，也可能导致识别异常，建议切换到英文输入法重新输入。
Q2：提示"请填写竖撑数量"但输入框里明明有数字？
答：此提示通常出现在"竖撑数量"输入框为空，或输入内容无法被识别为有效整数时。请确认输入的是纯数字（如0、1、2），不要包含小数点或其他字符。即使不需要竖撑，也应填写0而非留空。
Q3：生成的焊架位置不对，偏离了文字怎么办？
答：首先确认选中的是单个文字对象还是群组对象。插件基于选中对象的轮廓边界计算焊架位置，如果选中了多个对象或包含多余图形，可能导致计算基准错误。建议单独选中需要处理的文字，必要时先将文字转曲为单一曲线对象。
Q4：可以同时对多个文字一起生成焊架吗？
答：根据插件设计，建议逐个选中文字对象分别生成。批量处理多个独立文字时，焊架生成逻辑可能以整体选区为基准而非单个文字轮廓，导致焊架结构不符合预期。如需批量处理，可先将文字焊接为单一对象后再尝试。
Q5：标注显示不完整或被其他对象遮挡怎么办？
答：标注生成后属于独立的图形对象，可以通过 CorelDRAW 的图层管理功能调整其层级顺序。在对象管理器中将标注对象移动到顶层，或调整标注文字的大小、位置。也可以在生成前适当增大"文字抬高"数值，为标注预留更多空间。
小技巧
合理设置收缩参数避免干涉
对于笔画较细的文字（如宋体、仿宋等），建议将"横向收缩"和"竖向收缩"设置为大于0的数值，使焊架外框适当内缩，避免焊架与文字笔画区域产生重叠干涉。一般可设置为材质粗细的一半左右。
利用抬高参数预留安装空间
"文字抬高"参数不仅影响标注空间，还关系到实际安装时LED模组的散热间隙。对于大功率发光字，建议适当增大抬高数值（如5-10mm），确保背部有足够空间布置灯带和散热。
横竖撑数量的搭配原则
横撑和竖撑的数量应根据文字的实际尺寸和笔画结构来确定。宽度较大的文字可适当增加竖撑数量，高度较大的文字可增加横撑数量。对于简单的小型文字，各设置1根横撑和竖撑通常即可满足结构强度要求。
总结
发光字焊架插件通过参数化的方式，将发光字背架的设计过程简化为几个数值的输入和一键生成。核心要点包括：确保选中正确的文字对象、理解各参数对焊架结构的影响、注意数值的填写规范（正数、非负数、整数的区别）。合理使用收缩和抬高参数，可以使生成的焊架既符合加工需求，又便于后续标注和施工。对于新手用户，建议先用简单的文字和默认参数熟悉操作流程，再逐步尝试调整参数以适应实际生产要求。
