亚克力盒子

亚克力盒子插件是 CorelDRAW 的一款辅助设计工具，用于快速生成亚克力盒子的平面展开图和加工图纸。它可以根据用户输入的长宽高、板厚等参数，自动计算并绘制出盒子的各个面板、边条、螺丝孔位以及拇指口等细节。这款插件主要面向广告制作、展示道具、工艺品加工等行业的 CorelDRAW 用户，尤其适合需要频繁制作亚克力盒子的设计师和工艺人员，能够减少手动计算和绘图的时间，亚克力插盒插件专为亚克力加工、激光切割行业设计，可一键生成带插槽插舌的盒子展开图与切割路径。

适用场景

展示盒与收纳盒制作 珠宝首饰展示盒、化妆品收纳盒、电子产品包装盒等需要精确尺寸配合的亚克力制品，可以通过该插件快速生成标准图纸。

定制加工图纸输出 当客户提供了盒子的外形尺寸要求，需要拆分成具体的板材切割尺寸时，插件可以自动完成展开计算，直接用于激光切割或CNC雕刻。

样品快速打样 在需要快速制作样品验证结构时，通过参数化生成可以避免手动绘图的繁琐，修改尺寸后能够立即重新生成新版图纸。

核心功能

1. 亚克力盒子生成 支持输入长、宽、高及板材厚度，自动生成前板、后板、左板、右板及可选的上盖、下盖。盖板支持内嵌与外包两种模式，系统会自动计算相应尺寸。所有板材均带标准插槽与插舌结构，可直接用于激光切割。同时支持从已画好的图形中快速"取"长度和高度。

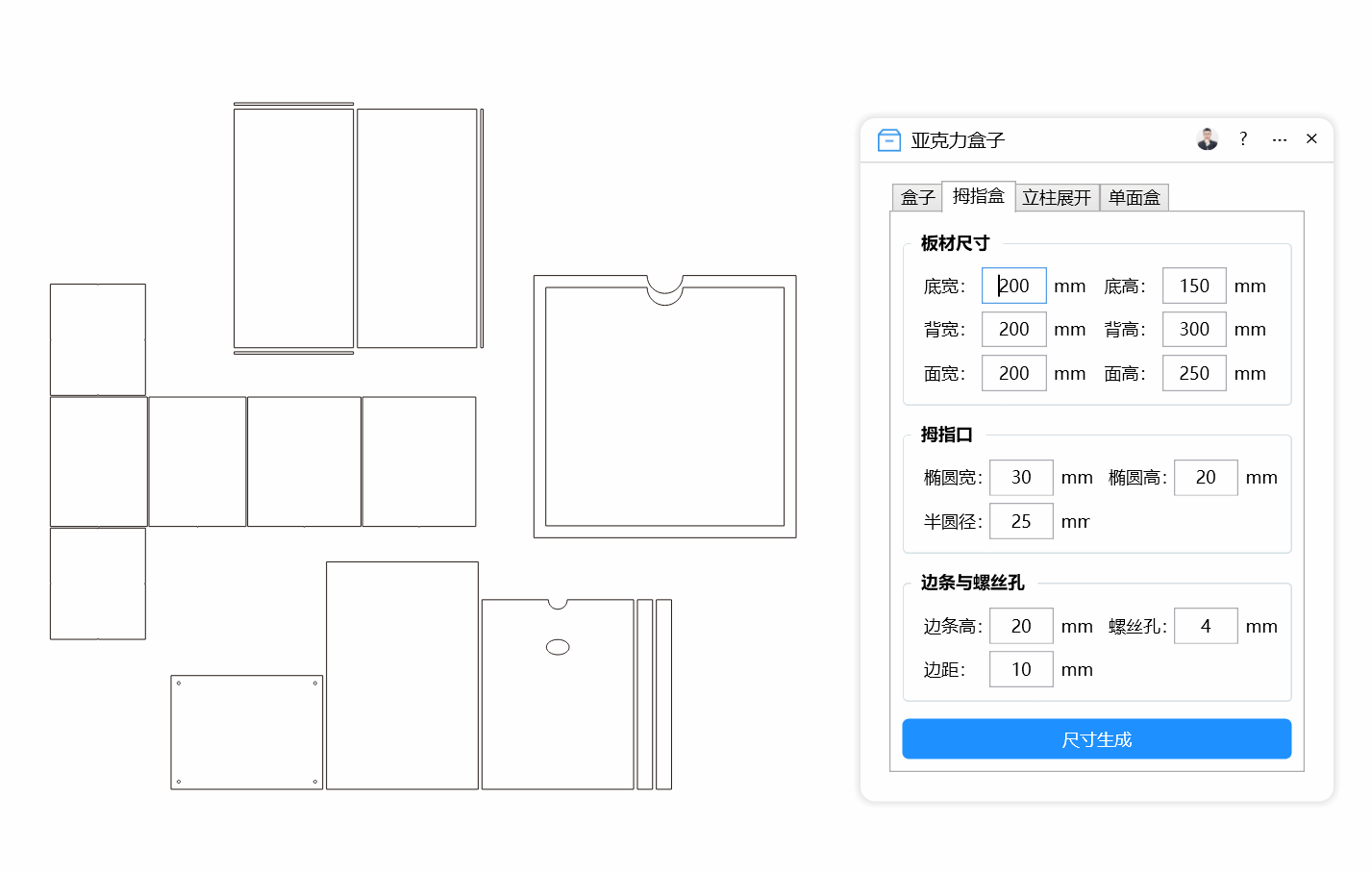

2. 拇指盒（展示盒/收纳盒） 可生成底板（带螺丝孔）、背板、面板（带椭圆拇指口及半圆弧口）与小边条。适用于亚克力展示盒、样品盒、收纳盒的制作，参数包括底板尺寸、背板尺寸、面板尺寸、拇指口椭圆大小、半圆直径、边条高度、螺丝孔大小及边距。

3. 立柱展开 输入前高、后高、正面宽度、侧面厚度，自动生成前面板、后面板及侧面梯形板。若前高与后高不同，可生成斜面柱子的展开尺寸；若高度相同则生成常规矩形立柱展开图。支持勾选上盖与下盖。

4. 单面盒（面板+边条） 设置边条高度、宽度及豁口（拇指口）尺寸，生成面板与整体或分开式边条。支持批量处理多个选中图形，自动根据每个图形的尺寸生成对应的单面盒结构，适合批量制作亚克力标牌、展示牌。

操作步骤

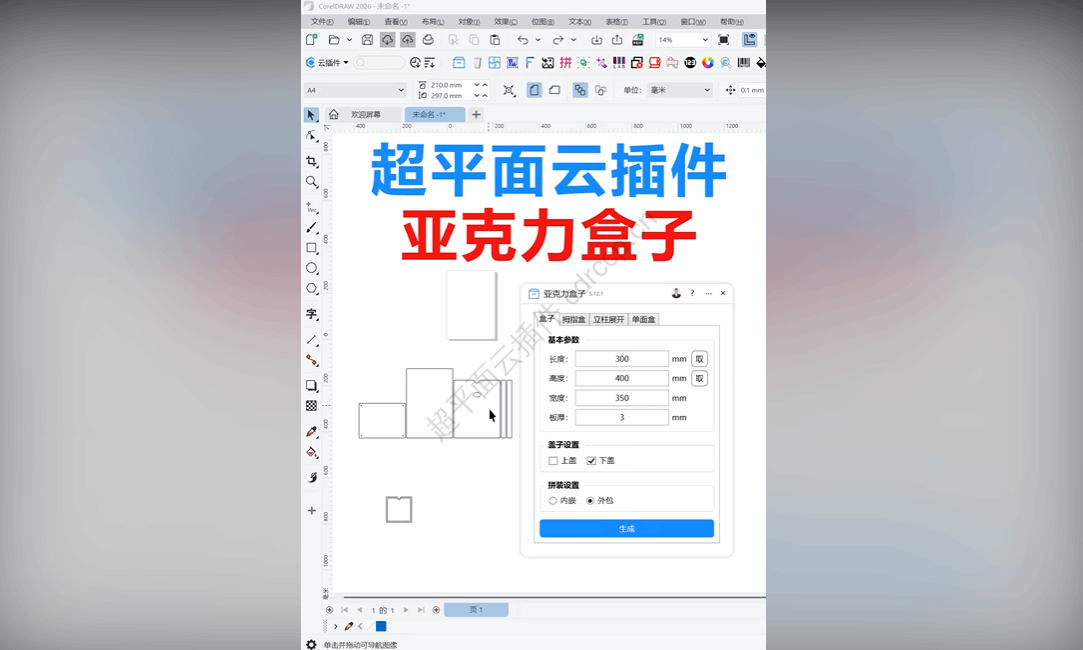

第一步：打开插件并认识界面

安装完成后，在 CorelDRAW 的插件菜单或工具栏中找到"亚克力盒子"并打开。界面窗口标题为"亚克力盒子"，整体分为多个参数区域，从上到下依次排列。

建议初次使用时不要急于修改参数，先浏览一遍各个区域的位置和名称，了解参数分布的逻辑。

第二步：设置基本参数

界面最上方是【基本参数】区域，包含盒子的核心外形尺寸：

• 长度：盒子的左右方向尺寸，默认 300 mm
• 高度：盒子的上下方向尺寸，默认 400 mm
• 宽度：盒子的前后方向尺寸，默认 350 mm
• 板厚：亚克力板材的厚度，默认 3 mm

这四个参数决定了盒子的整体大小。输入时直接填写数字即可，单位已经固定为毫米（mm）。板厚参数尤为重要，它会影响到所有拼接缝隙和嵌合尺寸的计算。

第三步：选择盖子配置

在【盖子设置】区域，通过勾选复选框决定盒子是否带盖：

• 上盖：勾选后盒子顶部带可开启或固定的盖子
• 下盖：勾选后盒子底部带盖子

根据实际产品需求选择，可以单选、双选或不选。普通无盖展示盒则两者都不勾选。

第四步：确定拼装方式

【拼装设置】区域提供两种互斥的拼接结构：

• 内嵌（默认选中）：面板嵌入边框内侧，外观更整洁，边框外露
• 外包：面板包裹在边框外侧，边框被遮盖

这两种方式会影响展开图的尺寸计算逻辑和最终成品的外观效果。内嵌方式较为常用，适合大多数展示盒；外包方式适合需要面板完全覆盖边框的特殊设计。

第五步：设置板材尺寸

【板材尺寸】区域用于定义盒子各面板的实际下料尺寸，包含六个参数：

• 底宽 / 底高：底部面板的宽度和高度，默认 200×150 mm
• 背宽 / 背高：背面面板的宽度和高度，默认 200×300 mm
• 面宽 / 面高：正面面板的宽度和高度，默认 200×250 mm

这些参数允许用户手动指定各面板的具体尺寸，也可以配合"取"按钮自动从其他参数计算得出。

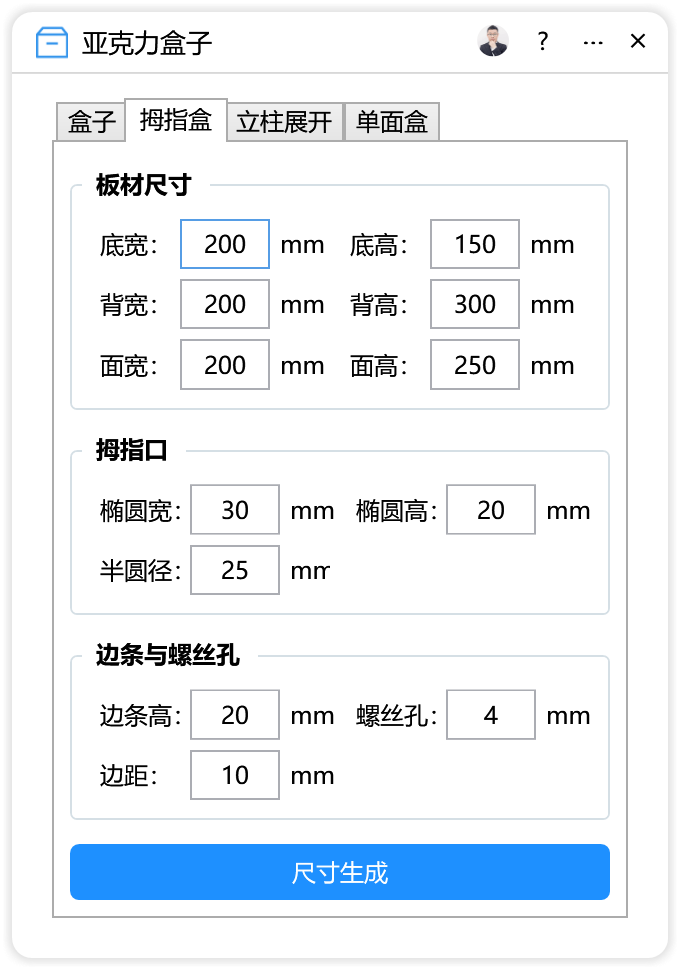

第六步：配置拇指口

【拇指口】区域设置开启盖子时手指抠取的缺口形状，包含三个参数：

• 椭圆宽：拇指口椭圆的水平宽度，默认 30 mm
• 半圆径：拇指口两端半圆的半径，默认 25 mm
• 椭圆高：拇指口椭圆的垂直高度，默认 20 mm

拇指口通常位于盖子的前侧边缘，方便手指插入开启。如果盒子不带盖子或不需要开启结构，这些参数可以保留默认值不影响生成。

第七步：设置边条与螺丝孔

【边条与螺丝孔】区域定义盒子边框和固定结构的细节：

• 边条高：边框条的高度尺寸，默认 20 mm
• 边距：螺丝孔距离边条边缘的距离，默认 10 mm
• 螺丝孔：螺丝孔的直径，默认 4 mm

边条是亚克力盒子常见的加固和连接结构，通过螺丝或胶水将各面板固定成型。螺丝孔直径需与实际使用的螺丝规格匹配。

第八步：使用辅助尺寸参数

界面中另有【尺寸参数】区域，包含前高、后高、正面宽、侧面厚等参数，以及重复出现的【盖子选项】（上盖/下盖勾选）、【面板尺寸】、【边条参数】等区域。这些参数用于更精细的控制或特定盒型的生成。

【边条参数】区域包含：

• 边条高：默认 30 mm（与前面的边条高为同类参数，用于不同生成模式）
• 豁口：边条上的缺口尺寸，默认 15 mm
• 边条宽：边条的厚度方向尺寸，默认 5 mm

【选项】区域中的边条类型下拉框可选择"整体"或"分开"，决定边条是连续的一条还是分段拼接。

第九步：执行生成操作

界面底部有六个功能按钮，根据需求点击对应按钮：

按钮名称	功能说明
取	自动计算并填充相关参数（界面中有两个"取"按钮，分别对应不同参数组的自动获取）
生成	标准盒子生成，根据所有参数绘制完整展开图
尺寸生成	仅生成尺寸标注或尺寸相关图形
立柱展开	生成立柱结构的展开图（用于带立柱支撑的特殊盒型）
单面盒生成	生成单面开口的盒子结构

点击按钮后，插件会在 CorelDRAW 当前文档中绘制对应的图形。如果当前没有可用文档，可能会提示"创建文档失败"。

参数说明

以下表格汇总了界面中所有可输入参数及其默认值：

参数区域	参数名称	默认值	单位	说明
基本参数	长度	300	mm	盒子左右方向外形尺寸
基本参数	高度	400	mm	盒子上下方向外形尺寸
基本参数	宽度	350	mm	盒子前后方向外形尺寸
基本参数	板厚	3	mm	亚克力板材厚度
板材尺寸	底宽	200	mm	底部面板宽度
板材尺寸	底高	150	mm	底部面板高度
板材尺寸	背宽	200	mm	背面板宽度
板材尺寸	背高	300	mm	背面板高度
板材尺寸	面宽	200	mm	正面板宽度
板材尺寸	面高	250	mm	正面板高度
拇指口	椭圆宽	30	mm	拇指口水平宽度
拇指口	半圆径	25	mm	拇指口半圆半径
拇指口	椭圆高	20	mm	拇指口垂直高度
边条与螺丝孔	边条高	20	mm	边框条高度
边条与螺丝孔	边距	10	mm	螺丝孔边距
边条与螺丝孔	螺丝孔	4	mm	螺丝孔直径
尺寸参数	前高	300	mm	前面板高度
尺寸参数	后高	300	mm	后面板高度
尺寸参数	正面宽	150	mm	正面宽度
尺寸参数	侧面厚	3	mm	侧板厚度
面板尺寸	宽度	100	mm	面板宽度
面板尺寸	高度	100	mm	面板高度
边条参数	边条高	30	mm	边条高度（备用参数组）
边条参数	豁口	15	mm	边条缺口尺寸
边条参数	边条宽	5	mm	边条宽度
选项	边条类型	整体	-	整体/分开 两种模式

常见问题

Q1：点击"生成"按钮后提示"【盒子生成】发生异常"，怎么办？

答：首先检查基本参数中的长度、高度、宽度、板厚是否填写了有效数字，不能为空白或负数。其次确认 CorelDRAW 当前有打开的文档，且文档未处于特殊锁定状态。如果问题持续，尝试重启 CorelDRAW 后重新打开插件。

Q2：点击"取"按钮提示"取长度发生异常"或"取高度发生异常"？

答：这通常是因为相关参数之间存在计算依赖关系，但某些前置参数未正确填写或数值不合理。建议先手动确认长度、高度、宽度、板厚四个基本参数已填写有效值，再点击"取"按钮让插件自动计算衍生参数。

Q3：生成的图形尺寸和实际想要的不一致？

答：请区分"外形尺寸"和"板材尺寸"两组参数。基本参数中的长度、高度、宽度是成品盒子的外形，而板材尺寸区域的底宽、底高等是实际下料的板材大小。如果希望板材尺寸自动跟随外形计算，使用"取"按钮获取，不要手动填写冲突的数值。

Q4：提示"创建文档失败"无法生成任何图形？

答：插件需要在 CorelDRAW 的活跃文档中绘制图形。请先在 CorelDRAW 中新建一个空白文档（Ctrl+N），然后再打开插件执行生成操作。确保当前文档窗口处于激活状态，而非最小化或隐藏。

Q5：带盖子的盒子生成后，拇指口位置不对或没有拇指口？

答：确认【盖子设置】中已勾选"上盖"或"下盖"，且【拇指口】参数填写了合理的数值。拇指口尺寸过小可能不易察觉，建议首次使用时保持默认值 30×20 mm 进行测试。如果盖子设置未勾选，拇指口参数不会生效。

小技巧

善用"取"按钮减少计算错误 界面中的两个"取"按钮能够根据基本参数自动计算并填充板材尺寸等衍生参数。对于不熟悉亚克力盒子结构拆分的用户，建议优先使用自动取值功能，避免手动计算时因板厚遗漏或嵌合间隙考虑不周导致的尺寸错误。

边条类型选择影响加工方式 "整体"边条适合激光切割一体机成型，减少拼接缝隙，外观更美观；"分开"边条适合需要分段粘接或现场组装的复杂结构，也便于运输。选择时需结合自身的加工设备和组装工艺。

保存常用参数组合 如果经常制作同一系列的盒子规格，可以在生成一次后记录当前的参数组合，或者将生成的 CorelDRAW 文件另存为模板。下次类似订单时直接调用，只需微调少数参数即可重新生成，无需从零设置。

总结

亚克力盒子插件通过参数化的方式，将亚克力盒子的结构设计、尺寸计算和平面展开图绘制整合在 CorelDRAW 环境中完成。核心使用流程为：设置基本外形尺寸 → 选择盖子和拼装方式 → 确认或自动获取板材尺寸 → 调整边条和螺丝孔细节 → 点击对应生成按钮输出图纸。

新手用户应特别注意区分"外形尺寸"与"板材尺寸"两组概念，理解内嵌与外包两种拼装方式的外观差异，并在遇到异常提示时优先检查参数有效性和文档状态。随着使用熟练度的提升，可以逐步尝试更复杂的参数组合和不同盒型的生成模式。
