施工图标注
功能速览
施工图标注是一款为 CorelDRAW 设计的云插件，主要用于在 CDR 文档中为选中的图形对象自动生成施工图纸常用的尺寸标记。插件可以一键标注每个对象的宽度和高度、整组对象的整体宽高、多行排列时的行间距离，还可以生成竖向中心参考线，标注样式支持自定义标线宽度、引线长度、标注字号和标注颜色，也可以开启自动比例让插件根据图形大小自动匹配合适的标注样式。这款插件适合刚接触 CorelDRAW 的初学者，以及广告制作、招牌加工、图文店、印刷加工等需要在稿件中快速添加尺寸标注的人员使用，无需手动绘制标注线和输入尺寸数字，即可生成规范的施工图尺寸标记。
广告加工、CorelDRAW、CDR插件、广告店、图文店、设计师日常制图。
广告加工、施工图标注
下载安装超平面云插件客户端，在功能市场中添加此功能后使用。支持 7 天试用。
功能介绍
施工图标注是一款为 CorelDRAW 设计的云插件，主要用于在 CDR 文档中为选中的图形对象自动生成施工图纸常用的尺寸标记。插件可以一键标注每个对象的宽度和高度、整组对象的整体宽高、多行排列时的行间距离，还可以生成竖向中心参考线，标注样式支持自定义标线宽度、引线长度、标注字号和标注颜色，也可以开启自动比例让插件根据图形大小自动匹配合适的标注样式。这款插件适合刚接触 CorelDRAW 的初学者，以及广告制作、招牌加工、图文店、印刷加工等需要在稿件中快速添加尺寸标注的人员使用，无需手动绘制标注线和输入尺寸数字，即可生成规范的施工图尺寸标记。
适用场景
广告招牌施工图标注
制作门头招牌、灯箱、发光字等广告工程时，设计稿通常需要附带明确的尺寸信息交给施工或加工方。使用本插件可以在 CorelDRAW 中直接为图形生成宽度、高度和整体尺寸标注，省去手工画线和标注数字的步骤。
发光字与字壳排版标注
发光字、金属字等字稿在排版后，每个字的宽度和字与字之间的间距都需要标明，方便报价和加工。插件支持逐个对象标注宽高，并能自动标注相邻对象之间的距离，适合字壳排版后的尺寸整理。
多行图形排列的间距标注
当图形按多行多列排列时，例如批量号牌、胸牌、标签排版，行与行之间的距离也需要标注清楚。勾选行间距离后，插件会在图纸外侧生成行距标注，方便施工人员读取。
加工交底图纸整理
向客户或加工方输出图纸前，常需要在稿件上补充整体宽高和中心参考线。插件可以一次生成整体尺寸标注和竖向中心线，帮助快速整理出一份带尺寸的交底图纸。
操作步骤
第一步：打开插件主界面

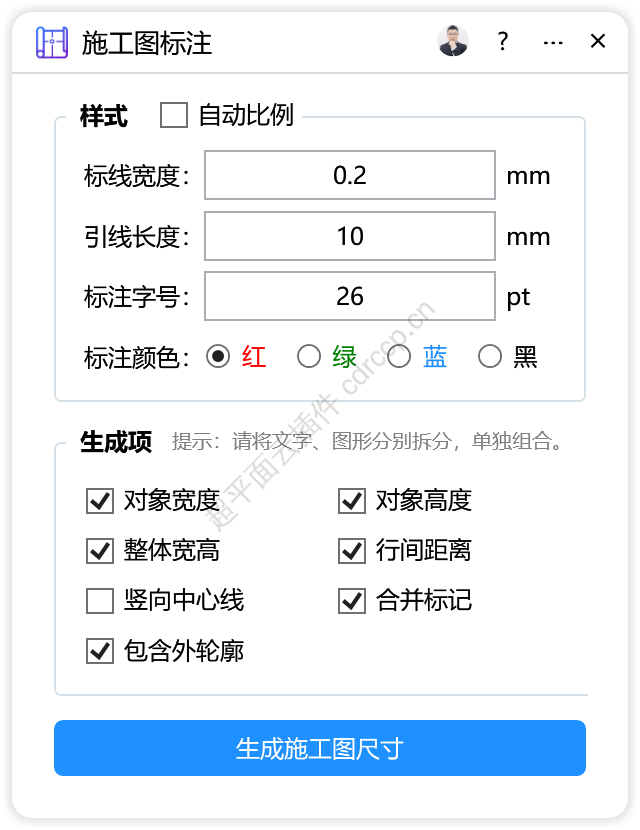

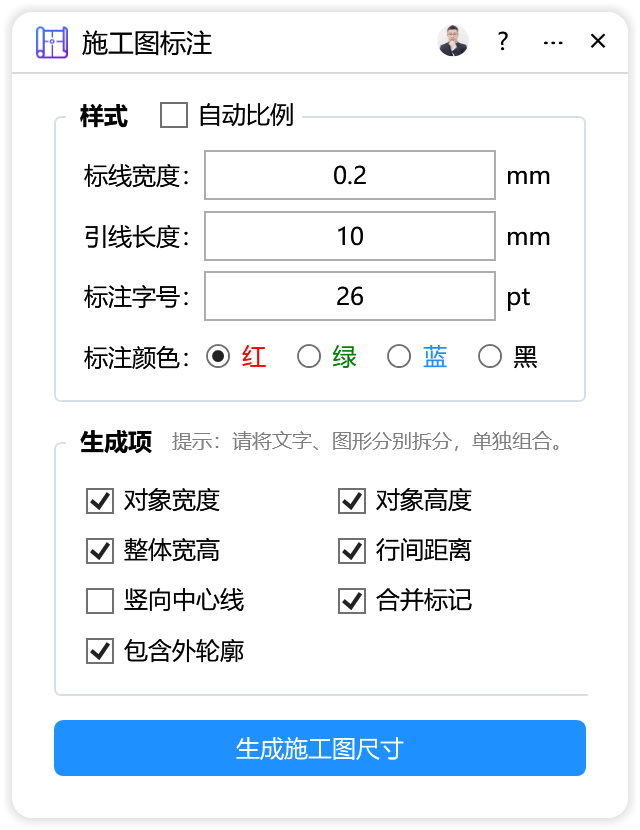

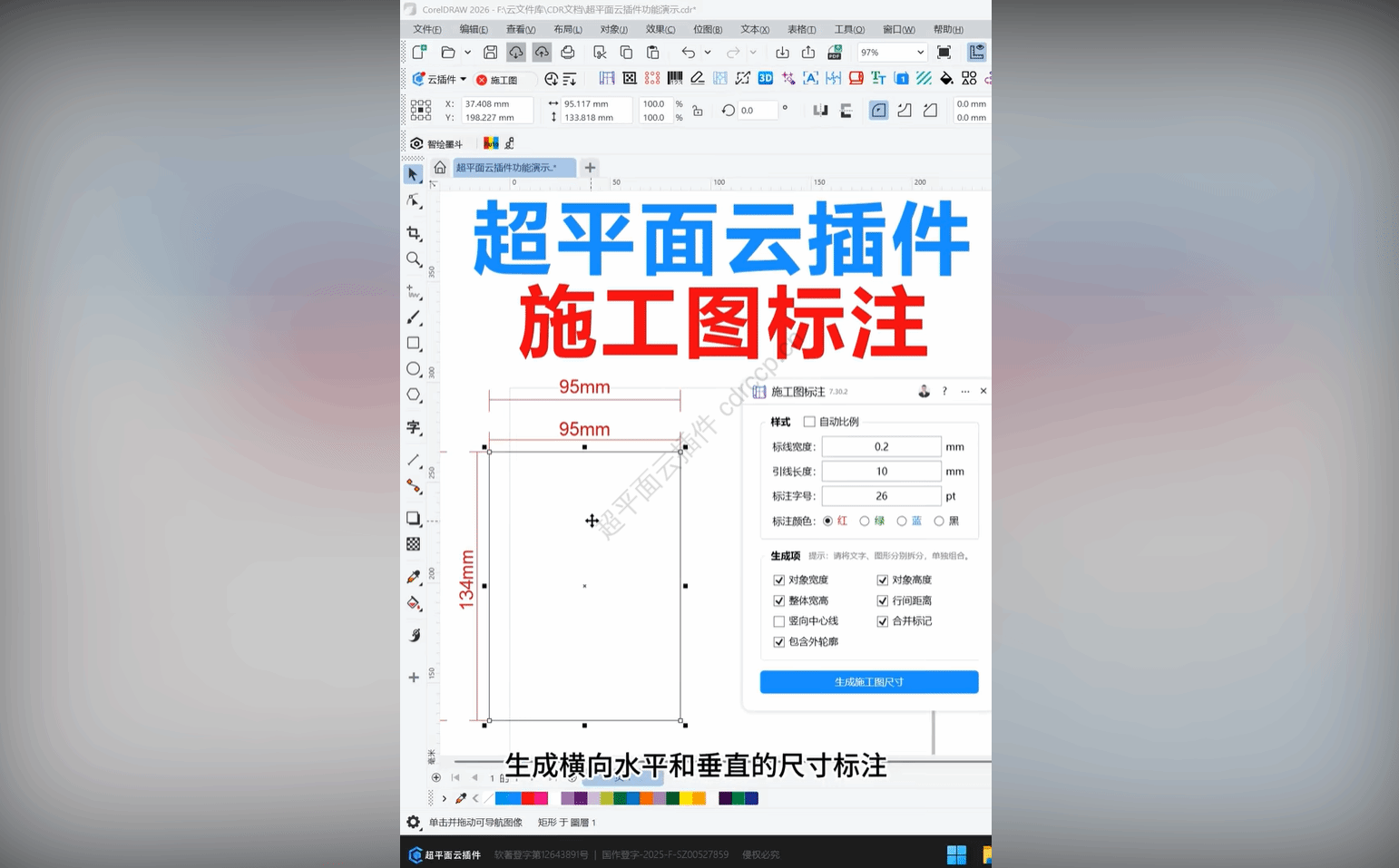

在 CorelDRAW 中打开需要处理的文档，然后通过云插件菜单启动施工图标注插件。插件窗口打开后，可以看到上方的样式设置区域、中间的生成项选择区域，以及底部的生成按钮。
第二步：选中需要标注的对象
在 CorelDRAW 中使用挑选工具选中需要标注尺寸的图形对象，可以是一个对象，也可以是多个对象。如果图形中包含文字和图形混排的内容，建议先将文字和图形分别拆分、单独组合后再进行标注，这样生成的尺寸会更加整齐清晰。
第三步：设置标注样式
在样式区域设置标注的外观：标线宽度控制标注线条的粗细，引线长度控制标注引线的长短，标注字号控制尺寸数字的大小，标注颜色可在红、绿、蓝、黑四种颜色中选择。如果不知道如何设置，可以勾选自动比例，插件会根据所选对象的整体高度自动匹配合适的标线宽度、引线长度和字号，此时这三个输入框会变为不可编辑状态。
第四步：勾选需要生成的标注内容
在生成项区域勾选需要的标注内容：对象宽度、对象高度用于标注每个图形自身的宽高；整体宽高用于在所有选中对象的外围标注总宽总高；行间距离用于多行排列时标注行距；竖向中心线用于在整体范围中间生成一条中心参考线；合并标记用于把生成的所有标注组合为一个群组，方便整体移动和删除；包含外轮廓用于将对象的外轮廓范围纳入标注计算。
第五步：生成施工图尺寸
确认设置无误后，点击生成施工图尺寸按钮，插件会在当前图层上自动绘制标注线和尺寸数字，尺寸单位为毫米。生成完成后可以在 CorelDRAW 中继续调整标注的位置和样式。
参数说明
| 参数名称 | 默认值 | 功能说明 |
|---|---|---|
| 自动比例 | 未勾选 | 勾选后插件根据所选对象的整体高度自动匹配标线宽度、引线长度和标注字号，此时这三项不可手动修改 |
| 标线宽度 | 0.1 | 标注线条的粗细，单位为毫米，数值越大标注线越粗，必须大于 0 |
| 引线长度 | 10 | 标注引线的长度，单位为毫米，同时影响标注与图形之间的间距，必须大于 1 |
| 标注字号 | 26 | 尺寸数字的文字大小，单位为磅，数值越大标注文字越大 |
| 标注颜色 | 红 | 标注线和标注文字的颜色，可在红、绿、蓝、黑四种颜色中任选一种 |
| 对象宽度 | 勾选 | 为每个选中对象在上方生成宽度标注，并自动标注相邻对象之间的间距 |
| 对象高度 | 勾选 | 为每个选中对象在左侧生成高度标注 |
| 整体宽高 | 勾选 | 在所有选中对象的外围生成整体宽度和整体高度标注 |
| 行间距离 | 勾选 | 对象分成多行排列时，在图纸右侧标注行与行之间的距离，单行排列时不生成 |
| 竖向中心线 | 未勾选 | 在所有选中对象的整体范围中间生成一条竖向中心参考线 |
| 合并标记 | 勾选 | 生成后将所有标注线和标注文字组合为一个群组，便于整体移动、复制或删除 |
| 包含外轮廓 | 勾选 | 标注时将对象的外轮廓范围纳入计算，适合带有轮廓线的图形 |
常见问题
Q1：点击生成施工图尺寸按钮后提示请先选中对象，怎么办？
答：请先在 CorelDRAW 中使用挑选工具选中需要标注的图形对象，再回到插件窗口点击生成按钮。如果选中的对象整体宽度或高度为零，插件也无法生成标注，请确认选中的是有实际大小的图形。
Q2：执行时提示当前图层已锁定，请解锁后重试，如何处理？
答：插件需要在当前活动图层上绘制标注线和文字。请在 CorelDRAW 的对象管理器中找到当前图层，取消锁定状态后，再重新执行生成操作。
Q3：提示请输入有效的标线宽度或引线长度必须大于 1mm，怎么解决？
答：标线宽度必须填写大于 0 的数字，引线长度必须填写大于 1 的整数，且输入框中只能输入数字和小数点。请检查是否输入了 0、负数、文字或特殊符号，改正后重新执行。
Q4：为什么勾选自动比例后，标线宽度等参数无法修改？
答：这是正常现象。勾选自动比例后，插件会根据所选对象的整体高度自动匹配合适的标线宽度、引线长度和标注字号，三个输入框会暂时锁定。如需手动调整，取消勾选自动比例即可恢复编辑。
Q5：图形是多行排列的，但没有生成行间距离标注，是什么原因？
答：行间距离标注只在对象确实分成多行且行距满足条件时才会生成。请确认对象之间有明显的上下分行，并保持适当的行间距；同时建议将文字和图形分别拆分、单独组合后再执行，避免单个对象过于零散影响分行判断。
Q6：生成的标注想要整体移动或删除，怎么操作最方便？
答：生成前保持合并标记处于勾选状态，生成的所有标注线和文字会自动组合为一个群组，在 CorelDRAW 中单击即可整体选中，方便移动位置或一键删除。如果未勾选合并标记，标注会以独立的线条和文字存在，需要逐一手动选择。
总结
施工图标注插件为 CorelDRAW 用户提供了一种快速生成施工图尺寸标记的方式，选中图形后一键即可生成对象宽高、整体宽高、行间距离和中心参考线等标注内容，标注的线宽、引线长度、字号和颜色都可以按需调整，也可以交给自动比例来匹配。插件适合广告制作、招牌加工、图文排版等需要在图纸中标明尺寸的场景使用。使用时请注意先选中对象、确认当前图层未锁定，并将文字和图形分别拆分组合，这样生成的标注会更加规范整齐。

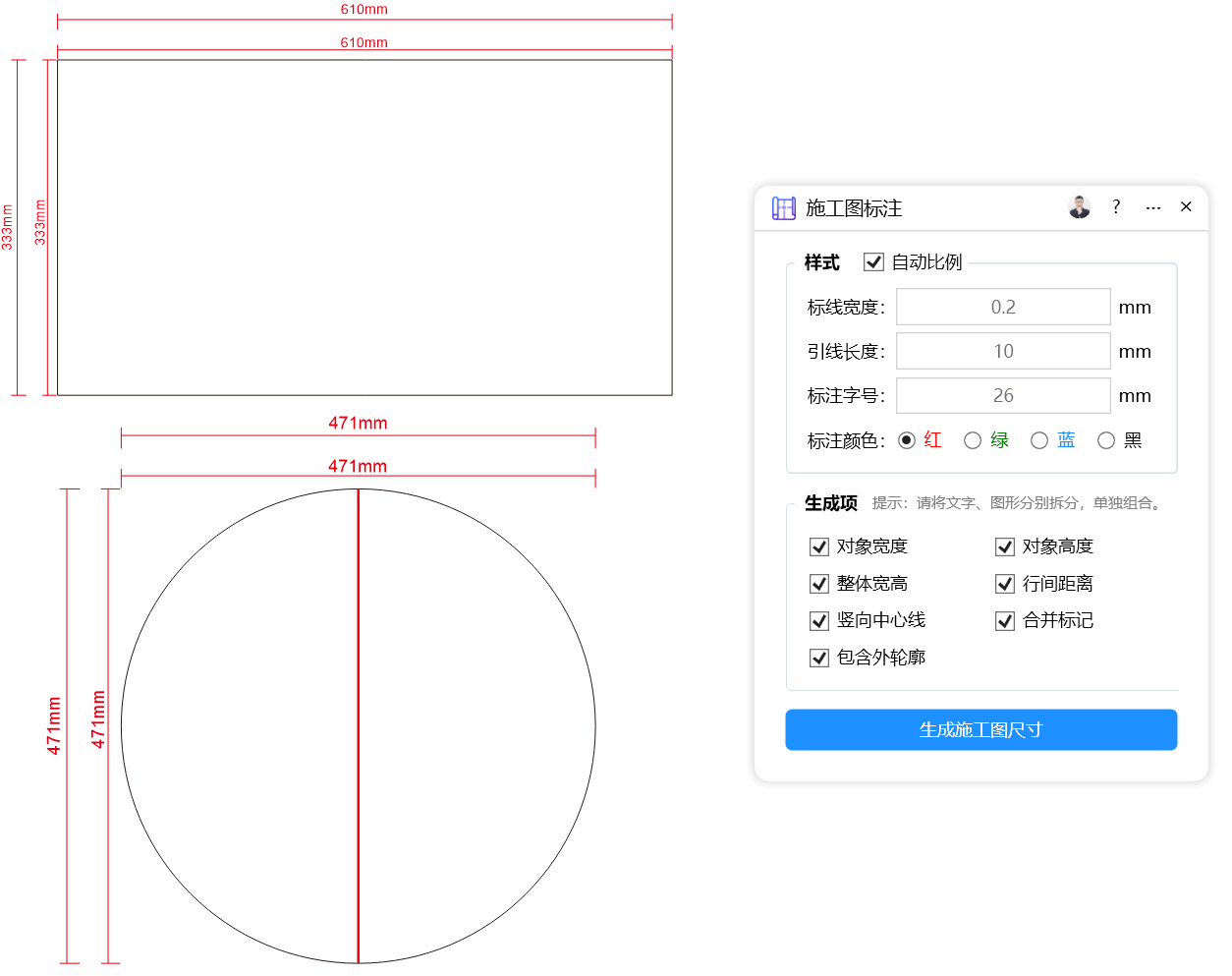

界面预览
