手提盒刀模线

手提盒刀模线是一款为 CorelDRAW 设计的云插件，用于一键生成一体式手提盒的模切刀模展开图。插件内置手提盒结构，只需输入成品长度、宽度、高度、糊口，以及提手高度、底襟高度、提手孔、侧槽等参数，即可自动绘制完整的切割线和压痕线，红色切割线包含外轮廓、提手孔、侧槽和底部圆孔，蓝色压痕线标出所有折叠位置，两种线型自动分层存放。生成的刀模按 1:1 实际尺寸绘制，可直接用于纸箱厂、刀模厂模切制版和包装打样。这款插件适合包装设计人员、纸箱包装厂和图文广告店使用，无需手工计算展开尺寸和逐段绘制刀线，即可在 CDR 中快速完成手提盒、手提纸箱的刀模设计，可根据长度、宽度、高度、糊口、提手高度、提手孔、侧槽和底襟等参数，一键绘制一体式手提盒、屋顶手提盒、Gable Box、手提纸盒、礼品盒、水果箱、特产包装盒的展开图、盒型结构图、模切线、裁切线、压痕线和印刷刀模图。

适用场景

手提盒包装打样制图

设计手提式包装盒时，展开刀模涉及糊口、提手、底襟、侧槽等多处结构，手工绘制容易算错尺寸。输入成品尺寸和结构参数后，插件一次生成整套刀模线，打样制图更快更准。

纸箱厂模切制版

纸箱厂接到手提盒订单后需要制作模切版刀线图。插件按 1:1 毫米尺寸生成标准刀模，切割线与压痕线分色分层，可直接输出给激光刀模设备或制版工序。

礼品盒与食品盒结构设计

礼品盒、食品盒、饮料提箱等一体式手提盒结构相似，只需调整成品尺寸和提手、侧槽参数即可复用同一结构，适合需要频繁改尺寸的包装结构绘图工作。

操作步骤

第一步：打开插件主界面

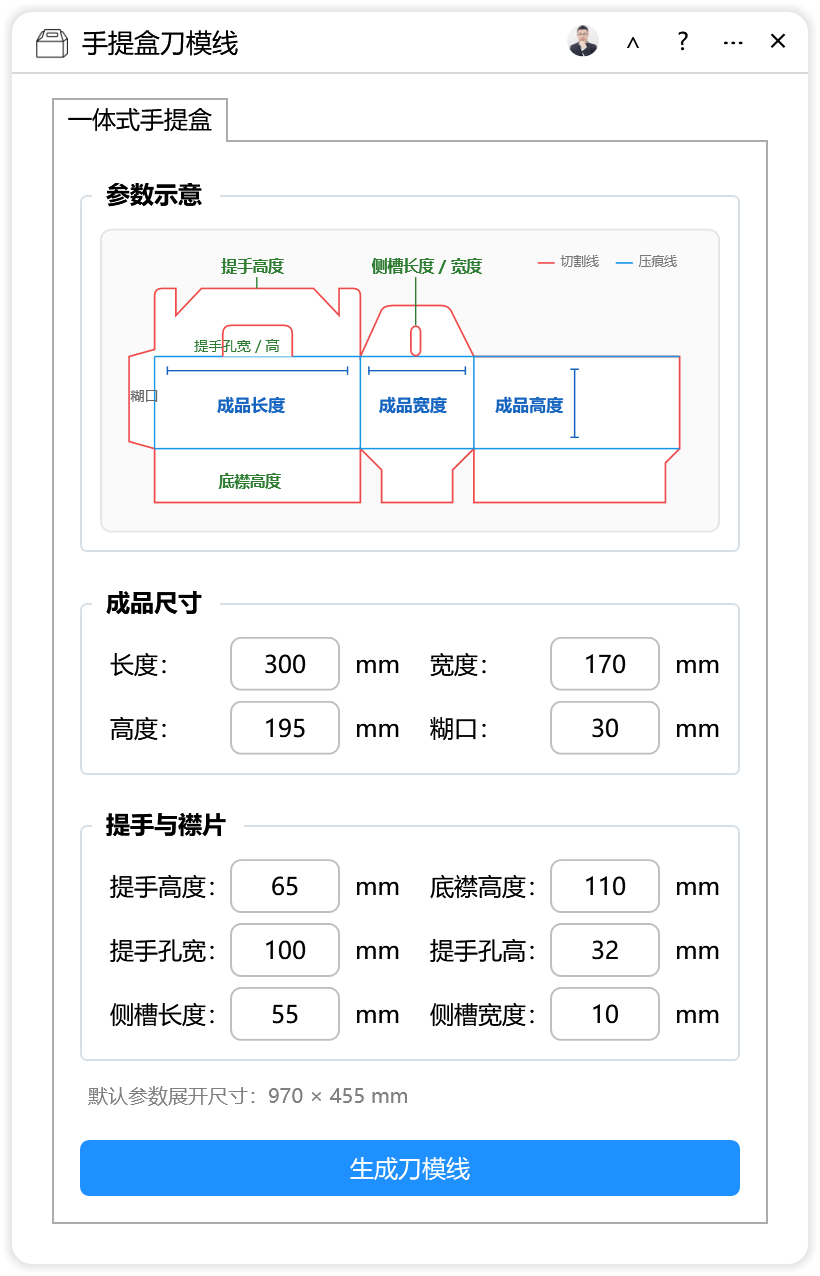

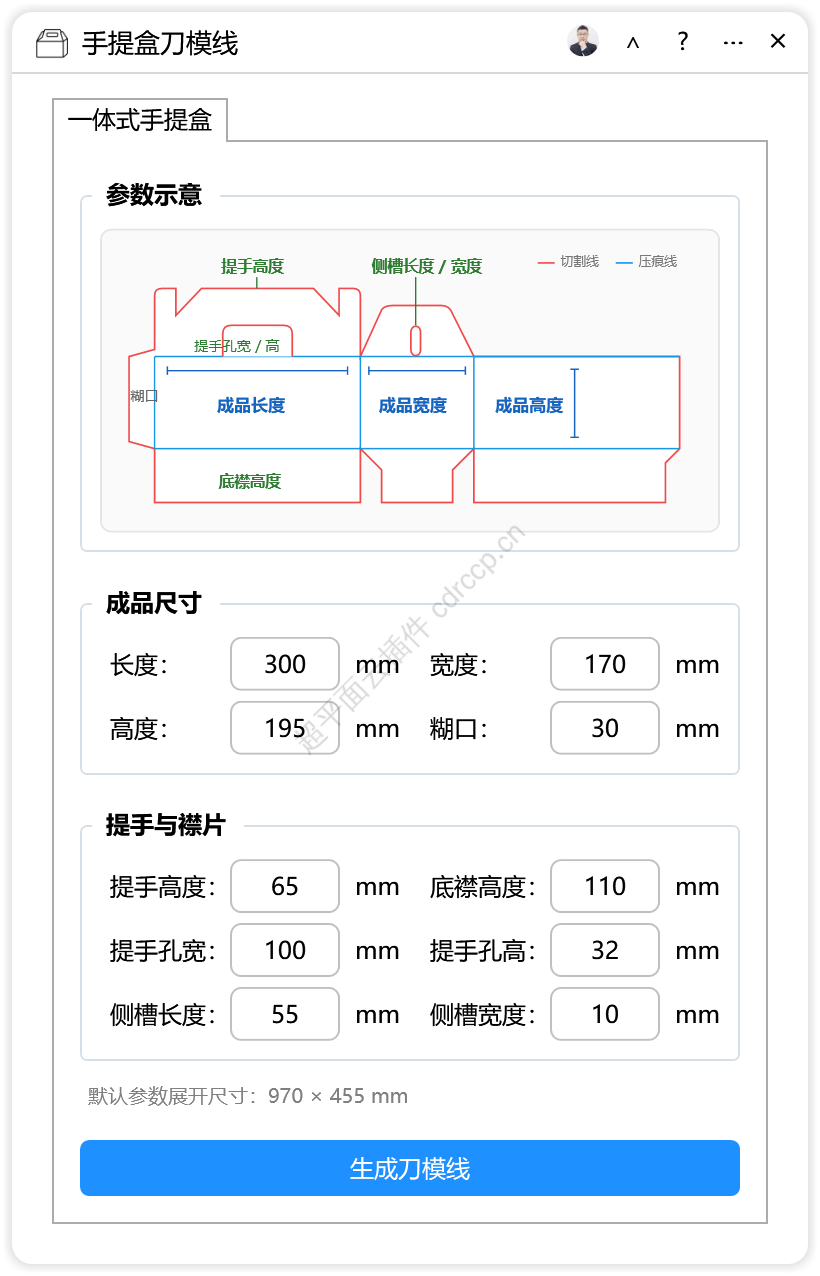

在 CorelDRAW 中新建或打开一个文档，然后通过云插件菜单启动本插件。插件窗口为一体式手提盒选项卡，顶部是参数示意图，下方为成品尺寸和提手与襟片两个参数区域。本插件不需要选中任何图形。

第二步：对照示意图设置成品尺寸

窗口上方的参数示意图标出了每个参数在刀模中的位置，红色代表切割线，蓝色代表压痕线。请对照示意图在成品尺寸区域填写长度、宽度、高度和糊口，单位均为毫米，其中长度、宽度、高度指盒子的成品尺寸，糊口指侧面粘合搭口的宽度。

第三步：设置提手与襟片参数

在提手与襟片区域填写提手高度、底襟高度、提手孔宽、提手孔高、侧槽长度和侧槽宽度。各参数之间存在尺寸约束，例如提手孔宽不能接近成品长度，填写时可参考示意图中标注的位置，参数不合理时插件会给出对应提示。

第四步：生成刀模线

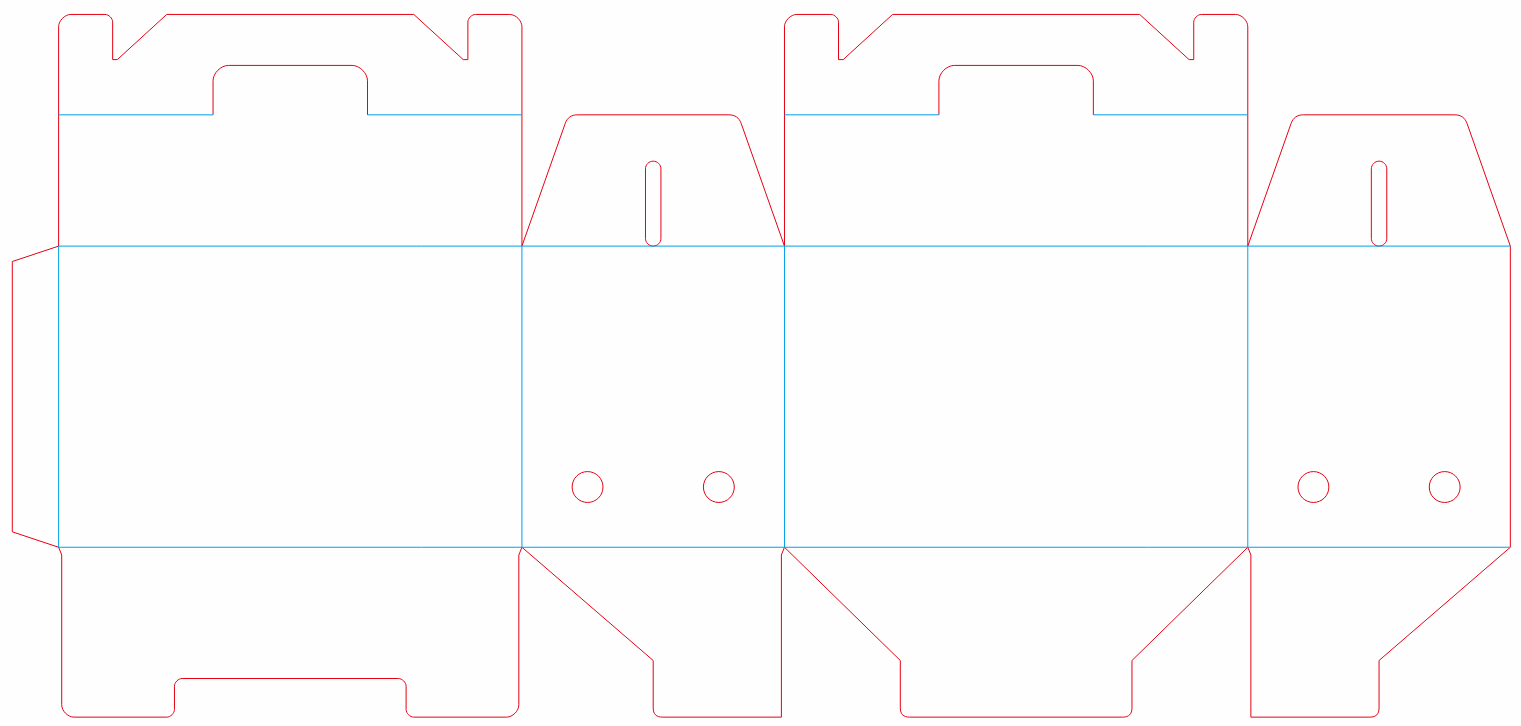

确认参数后点击生成刀模线按钮。插件会在当前页面按实际毫米尺寸绘制完整刀模：切割线为红色，统一放入刀模-切割线图层；压痕线为蓝色，统一放入刀模-压痕线图层。生成完成后所有线条自动处于选中状态，视图自动缩放至完整显示刀模。默认参数下的展开尺寸为 970×455 毫米，可自行换算纸张幅面是否容纳。

参数说明

参数名称	默认值	功能说明
长度	300	手提盒成品的长度，单位毫米，决定展开图中两个大面的宽度
宽度	170	手提盒成品的宽度，单位毫米，同时影响顶部提手折入部分的深度
高度	195	手提盒成品的高度，单位毫米，即盒身部分的垂直尺寸
糊口	30	侧面粘合搭口的宽度，单位毫米，必须小于成品宽度
提手高度	65	提手部分向上延伸的高度，单位毫米，需大于提手孔高至少 5 毫米
底襟高度	110	底部襟片的高度，单位毫米，影响盒底插合结构的尺寸
提手孔宽	100	提手孔的水平宽度，单位毫米，必须比成品长度至少小 40 毫米
提手孔高	32	提手孔的垂直高度，单位毫米，必须比提手高度至少小 5 毫米
侧槽长度	55	侧板顶部插槽的长度，单位毫米，必须小于成品宽度的一半减 5 毫米
侧槽宽度	10	侧板顶部插槽的宽度，单位毫米，必须小于侧槽长度

常见问题

Q1：点击生成刀模线后提示没有活动文档，怎么办？

答：请先在 CorelDRAW 中新建或打开一个文档，再点击生成刀模线。插件会把刀模绘制到当前文档的当前页面，不需要选中任何图形。

Q2：提示请输入有效的某某参数（大于 0 的毫米数值），如何修改？

答：所有参数输入框只接受大于 0 的纯数字，不能留空、填写负数或带单位符号。找到提示对应的输入框，改为正确数字后重新生成。

Q3：提示提手孔宽必须比成品长度至少小 40 毫米，如何调整？

答：提手孔过宽会导致提手两侧保留的纸板过少、容易断裂。请减小提手孔宽，或增大成品长度，保证两者之差在 40 毫米以上。

Q4：提示提手孔高必须比提手高度至少小 5 毫米，是什么原因？

答：提手孔需要在提手范围内留出上下边缘。请减小提手孔高或增大提手高度，使两者之差不小于 5 毫米。

Q5：提示侧槽长度或侧槽宽度不符合要求，怎么办？

答：侧槽长度必须小于成品宽度的一半减 5 毫米，且侧槽宽度必须小于侧槽长度。请根据成品宽度重新核算侧槽尺寸后填写。

Q6：生成后找不到刀模线，或想单独隐藏压痕线，如何操作？

答：切割线和压痕线分别在刀模-切割线和刀模-压痕线两个图层中。可在对象管理器中展开图层查看，或通过图层前面的眼睛图标单独显示、隐藏某一类线。

总结

手提盒刀模线插件把一体式手提盒刀模的绘制简化为输入尺寸、点击生成两步操作，自动完成展开尺寸计算和切割线、压痕线的分色分层绘制，生成的刀模为 1:1 实尺，可直接对接模切制版。使用时最需要注意的是各参数之间的尺寸约束：糊口要小于成品宽度，提手孔要小于成品长度和提手高度，侧槽要与成品宽度匹配，窗口顶部的示意图可以帮助快速理解每个参数的位置。对于经常制作手提盒、手提纸箱刀模的包装设计与加工人员，该插件可以替代手工展开计算和逐段绘线，让打样制图更高效。
